西铁城CITIZEN探针IPD-B505F，又称为数字式电子尺，超小型盒装设计、适合植入设备中使用，具备原点检出功能，关闭电源后不需再进行归零，IP67保护等级，EMC指令（CE认证）。
IPD-B505F探针

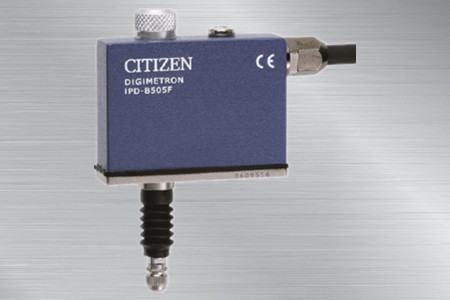

西铁城CITIZEN探针IPD-B505F
西铁城CITIZEN探针
产品特性：
本测定器采用光电检出方式检出中心轴的直线移动量并转为数据。
与以往的表盘式计测器所采用的回转角度转换为长度的计测方式不同，本测定器全测定范围内都可以得到高精度的测定值。
另外，检测器与显示器分离的方式，适合用于机械的组立。多种显示和控制用显示器可供选择，具备单一测定、和差演算、峰值对峰值、3段精度显示等功能可满足各种测量需求。
产品特点：
1.超小型盒装设计、适合植入设备中使用。
2. 具备原点检出功能，关闭电源后不需再进行归零。
3.固定螺丝设计在检测器下部，可避免安装过紧时破传感器本体。
4.IP67保护等级，EMC指令（CE认证）。
产品规格：
|
形式 |
IPD-B505F/05M |
IPD-B505F/2M |
IPD-B505F/2M-03N |
|
测量范围 |
5mm |
||
|
读取量 |
0.5μm |
||
|
指示精度 |
1μm以下 |
||
|
测定力 |
1.08N以下 |
0.3N以下 |
|
|
响应速度※1 |
2000mm/sec |
||
|
保护等级 |
IP67 |
||
|
原点位置 |
距离行程下死点约1.3mm |
||
|
重量 |
约63g |
约110g |
|
|
链接线长 |
0.5m |
2m |
|
|
标准规格 |
测头※2 |
F-201（陶瓷） |
|
|
橡胶防尘套 |
M-138 |
⊙特殊规格（如测定力等）的订制请与我们洽谈.
※1即为保证正常输出信号条件下测定轴可达到的快移动速度
※2可更换其他规格的测头使用。

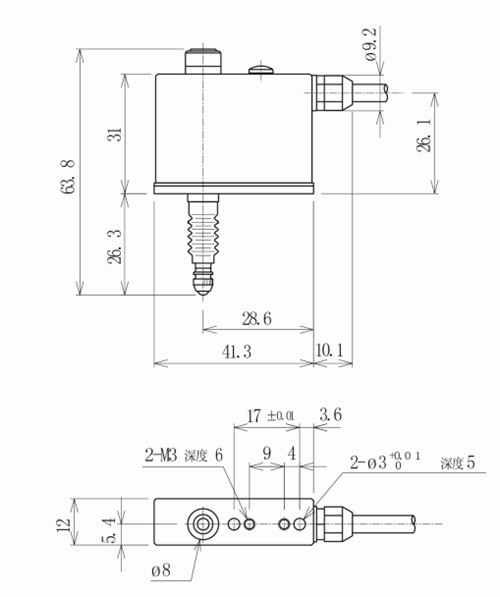

产品尺寸图：

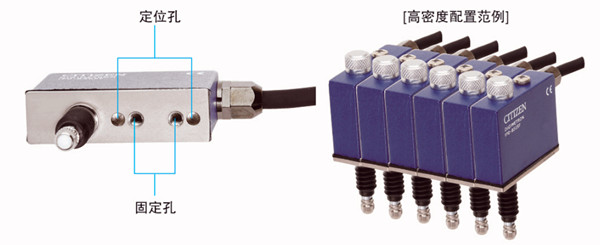

下方固定可实现高密度装配
采用固定孔下置的设计，可以进行高密度的多组组合，并可以避免由于锁定套筒过紧造成的动作不良。具有定位孔，可对应定位栓使用，重新安装时更加方便。
|
配件延长线 |
长度 |
2m |
3m |
5m |
10m |
|
型式 |
SDA-2340-(1)2M |
SDA-2340-(2)3M |
SDA-2340-(4)5M |
SDA-2340-(6)10M |
⊙IPD-B505F、IPD-P510、IPD-B515、IPD-B535、IPD-C1003、DG-105B共同的缆线。
