西铁城CITIZEN显示器DTM-FAB,用途广泛的灵活型演算器。配备峰值测定、顺序判定、和差演算机能的标准装备。
177-2781-6361
西铁城CITIZEN显示器DTM-FAB,用途广泛的灵活型演算器。配备峰值测定、顺序判定、和差演算机能的标准装备。
DTM-FAB显示器

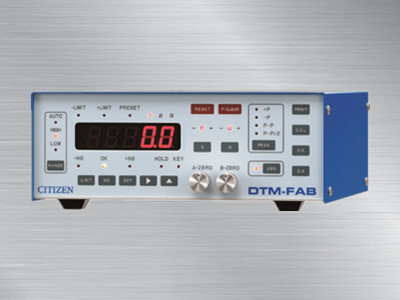

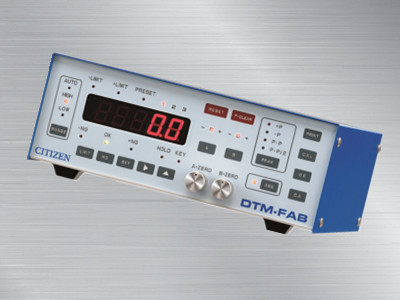

西铁城CITIZEN显示器DTM-FAB
西铁城CITIZEN显示器

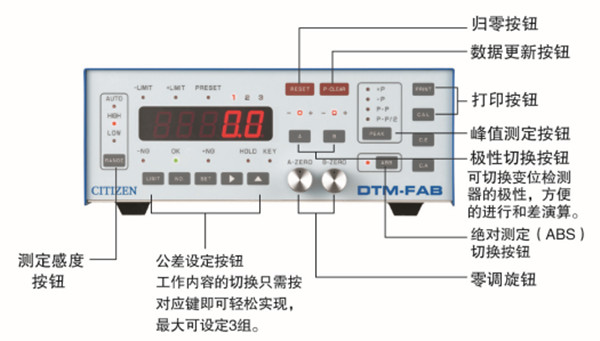

产品特性：
1.除自动化生产线之外还可以用于桌上进行的精密测定，使用范围更加广泛；
2.归零方式更加简便的旋钮式；
3.连接DTM-AM,可以转化为让人一目了然的模拟输出；
4.使用I/O介面卡，让测定环境更加轻松顺手。
产品特点：
1.用途广泛的灵活型演算器；
2.配备峰值测定、顺序判定、和差演算机能的标准装备。
产品规格：
|
型式 |
DTM-FAB |
|
|
感度切换 |
HIGH |
正负999.9um最小读取量0.1um |
|
LOW |
正负1999um 最小读取量 |
|
|
AUTO |
HIGH/LOW之间自动切换 |
|
|
指示误差 |
测定值的±1%±digit以内 |
|
|
零调范围 |
±20um以上 |
|
|
显示 |
4位数LED显示及极性（-） |
|
|

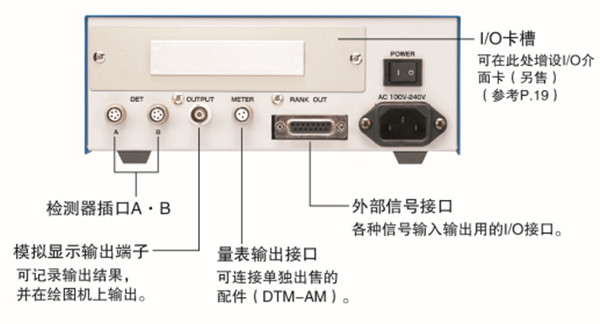

输出入 |
I/O借口 |
○（-NG/OK/+NG、异常判定）※2 |
|
RS-232C |
○※3 |
|
|
BCD |
○※3 |
|
|
模拟输出 |
○(DC±1V 全刻度）※4 |
|
|
检测器连接数 |
2ch |
|
|
I/O卡槽 |
可插入1张I/O介面卡 |
|
|
模拟量表输入数 |
1个※5 |
|
|
单一测定 |
+A、-A、+B、-B |
|
|
和差演算功能 |
+A+B、+A-B、-A+B、-A-B、 |
|
|
归零方式 |
前面板案件或外部信号输入均可 |
|
|
数据保持方式 |
外部信号显示或自身数据的保持 |
|
|
预设值功能 |
极性及4位数 |
|
|
测定条件设定 |
3种 |
|
|
峰值测定 |
+P、-P、P-P、（P-P)/2（+P:最大、-P:最小) |
|
|
精度保证温度范围 |
24℃±5℃ |
|
|
使用温度范围 |
0℃-40℃ |
|
|
电源 |
AC100-240V±10%50/60HZ 10VA ※6 |
|
|
外观尺寸 |
204（W)X240(D)X82(H)mm |
|
|
重量 |
约2.2kg |
※1 LOW波段的精度保证范围为±999um
※2 适合插口RDAD-15SE1/M2.6(55)（HIROSE电机制）等相当品。
※3 需使用裴建中的I/O介面卡。
※4 DC±1为HIGH波段±100.0um、LOW波段±1000um时的输出。
※5 需使用裴建中的模拟量表（DTM-AM）
※6 本体附属的电源线为125V/10A。如果使用更高的电压请配备相应的高电压对应线

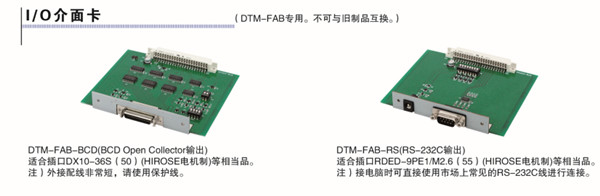

I/O介面卡：

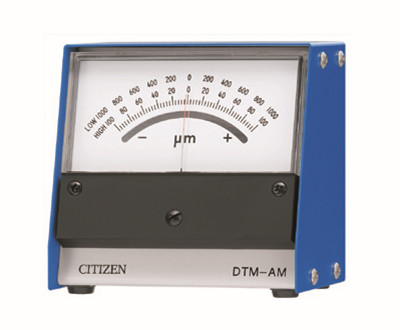

DTM-AM与DTM-FAB接续，可以实现测定结果的模拟显示。尤其适合用于需要目视辨识的作业。（配件另售）
