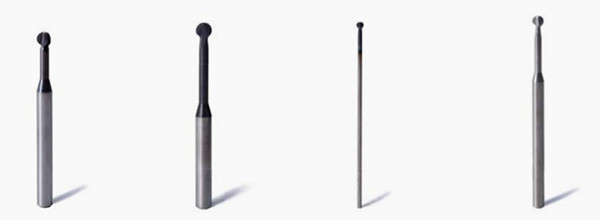

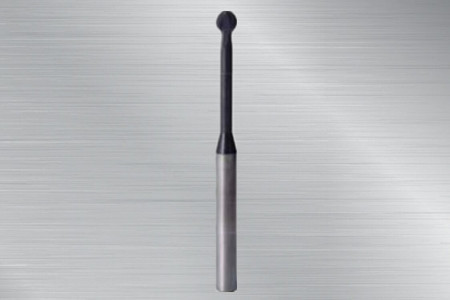

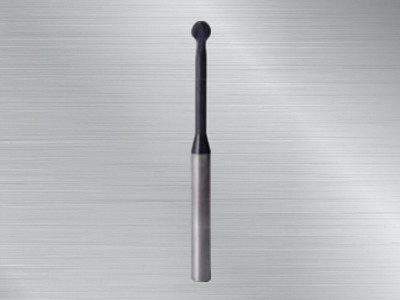

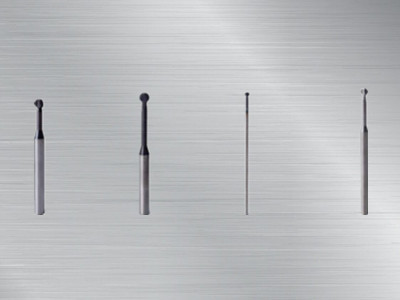

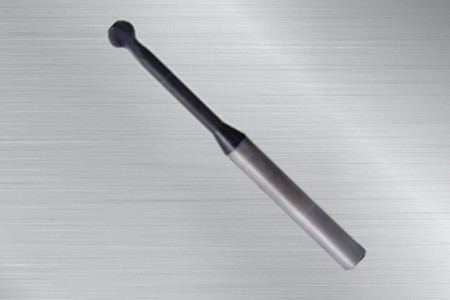

日本锐必克AITiCrN涂层背孔刀XC-08-AS-3F,三刃型，刀具直径0.8mm，全长 60mm，柄径3mm，适用于钻孔加工后的孔上下边缘毛刺处理，可处理一般钢、不锈钢、铸铁、耐热金合金、非铁金属。
177-2781-6361
日本锐必克AITiCrN涂层背孔刀XC-08-AS-3F,三刃型，刀具直径0.8mm， 全长 60mm，柄径3mm，适用于钻孔加工后的孔上下边缘毛刺处理，可处理一 般钢、不锈钢、铸铁、耐热金合金、非铁金属。
XC-18-B涂层直柄型背孔刀<
锐必克直柄型背孔刀
日本锐必克背孔刀
产品特长:
1.超微粒子超硬合金材质，经久耐用；
2.高耐热性的 AlTiCrN 镀层，可应对铝制等非铁类材质以及钛、镍合金等难切削材质；
3.刀刃形状的最优化确保切削的锋利性，有效防止二次毛刺的产生；
4.适用于钻孔加工后的孔上下边缘毛刺处理。
产品规格：
|
|
型号 |
刀具直径 Dc（mm） |
刀刃半径 R（mm） |
颈部直径 dn（mm） |
颈部长度 L2（mm） |
全长 L1 |
柄径 Ds（mm） |
刀刃数 |
|
标准型 |
XC-08-A |
Φ0.8 |
0.4 |
Φ0.48 |
5 |
60 |
Φ3 |
2 |
|
XC-13-A |
Φ1.3 |
0.65 |
Φ0.78 |
8 |
60 |
Φ3 |
2 |
|
|
XC-18-A |
Φ1.8 |
0.9 |
Φ1.1 |
10 |
60 |
Φ3 |
2 |
|
|
XC-23-A |
Φ2.3 |
1.15 |
Φ1.4 |
12.5 |
70 |
Φ3 |
2 |
|
|
XC-28-A |
Φ2.8 |
1.4 |
Φ1.7 |
15 |
70 |
Φ4 |
2 |
|
|
XC-33-A |
Φ3.3 |
1.65 |
Φ2.0 |
17.5 |
70 |
Φ4 |
2 |
|
|
XC-38-A |
Φ3.8 |
1.9 |
Φ2.4 |
20 |
70 |
Φ4 |
2 |
|
|
XC-48-A |
Φ4.8 |
2.4 |
Φ3.0 |
25 |
70 |
Φ6 |
2 |
|
|
XC-58-A |
Φ5.8 |
2.9 |
Φ3.5 |
30 |
70 |
Φ6 |
2 |
|
|
XC-78-A |
Φ7.8 |
3.9 |
Φ4.7 |
40 |
100 |
Φ8 |
2 |
|
|
XC-98-A |
Φ9.8 |
4.9 |
Φ5.9 |
50 |
120 |
Φ10 |
2 |
|
|
直柄型 |
XC-18-B |
Φ1.8 |
0.9 |
Φ1.1 |
- |
50 |
Φ1.1 |
2 |
|
XC-23-B |
Φ2.3 |
1.15 |
Φ1.4 |
- |
60 |
Φ1.4 |
2 |
|
|
XC-28-B |
Φ2.8 |
1.4 |
Φ1.7 |
- |
70 |
Φ1.7 |
2 |
|
|
XC-33-B |
Φ3.3 |
1.65 |
Φ2.0 |
- |
80 |
Φ2.0 |
2 |
|
|
XC-38-B |
Φ3.8 |
1.9 |
Φ2.4 |
- |
85 |
Φ2.4 |
2 |
|
|
XC-48-B |
Φ4.8 |
2.4 |
Φ3.0 |
- |
105 |
Φ3.0 |
2 |
|
|
XC-58-B |
Φ5.8 |
2.9 |
Φ3.5 |
- |
12 |
Φ3.5 |
2 |
|
|
XC-78-B |
Φ7.8 |
3.9 |
Φ4.7 |
- |
150 |
Φ4.7 |
3 |
|
|
XC-98-B |
Φ9.8 |
4.9 |
Φ5.9 |
- |
180 |
Φ5.9 |
3 |
|
|
三刃型 |
XC-08-AS-3F |
Φ0.8 |
0.4 |
Φ0.48 |
3 |
60 |
Φ3 |
3 |
|
XC-13-AS-3F |
Φ1.3 |
0.65 |
Φ0.78 |
5 |
60 |
Φ3 |
3 |
|
|
XC-18-AS-3F |
Φ1.8 |
0.9 |
Φ1.1 |
6 |
60 |
Φ3 |
3 |
|
|
XC-23-AS-3F |
Φ2.3 |
1.15 |
Φ1.4 |
7.5 |
70 |
Φ3 |
3 |
|
|
XC-28-AS-3F |
Φ2.8 |
1.4 |
Φ1.7 |
9 |
70 |
Φ4 |
3 |
|
|
XC-33-AS-3F |
Φ3.3 |
1.65 |
Φ2.0 |
10.5 |
70 |
Φ4 |
3 |
|
|
XC-38-AS-3F |
Φ3.8 |
1.9 |
Φ2.4 |
12 |
70 |
Φ4 |
3 |
|
|
XC-48-AS-3F |
Φ4.8 |
2.4 |
Φ3.0 |
15 |
70 |
Φ6 |
3 |
|
|
XC-58-AS-3F |
Φ5.8 |
2.9 |
Φ3.5 |
18 |
70 |
Φ6 |
3 |
|
|
XC-78-AS-3F |
Φ7.8 |
3.9 |
Φ4.7 |
24 |
100 |
Φ8 |
3 |
|
|
XC-98-AS-3F |
Φ9.8 |
4.9 |
Φ5.9 |
30 |
120 |
Φ10 |
3 |
无涂层
|
|
型号 |
刀具直径 Dc（mm） |
刀刃半径 R（mm） |
颈部直径 dn（mm） |
颈部长度 L2（mm） |
全长 L1 |
柄径 Ds（mm） |
刀刃数 |
|
标准型 |
XC-08-A-N |
Φ0.8 |
0.4 |
Φ0.48 |
5 |
60 |
Φ3 |
2 |
|
XC-13-A-N |
Φ1.3 |
0.65 |
Φ0.78 |
8 |
60 |
Φ3 |
2 |
|
|
XC-18-A-N |
Φ1.8 |
0.9 |
Φ1.1 |
10 |
60 |
Φ3 |
2 |
|
|
XC-23-A-N |
Φ2.3 |
1.15 |
Φ1.4 |
12.5 |
70 |
Φ3 |
2 |
|
|
XC-28-A-N |
Φ2.8 |
1.4 |
Φ1.7 |
15 |
70 |
Φ4 |
2 |
|
|
XC-33-A-N |
Φ3.3 |
1.65 |
Φ2.0 |
17.5 |
70 |
Φ4 |
2 |
|
|
XC-38-A-N |
Φ3.8 |
1.9 |
Φ2.4 |
20 |
70 |
Φ4 |
2 |
|
|
XC-48-A-N |
Φ4.8 |
2.4 |
Φ3.0 |
25 |
70 |
Φ6 |
2 |
|
|
XC-58-A-N |
Φ5.8 |
2.9 |
Φ3.5 |
30 |
70 |
Φ6 |
2 |
|
|
XC-78-A-N |
Φ7.8 |
3.9 |
Φ4.7 |
40 |
100 |
Φ8 |
3 |
|
|
XC-98-A-N |
Φ9.8 |
4.9 |
Φ5.9 |
50 |
120 |
Φ10 |
3 |
使用注意事项：
1. 背孔刀作为CNC加工机器专用工具 ,不可当手动工具使用。
2. 若有先行控制功能, 去完毛刺的孔边缘轮廓会更加完美。使用时尽可能减小孔的加工误差。
