TH2100单相高精度功率分析仪，该仪器能精确获取 DC～1 MHz 范围内的电压、电流、功率、频率、相位、波形、功率因数、谐波、噪声等电参量，佳准确度达 0.05 级。适用于磁性材料测量及相关磁测量仪器校准，如软磁交流/直流测试系统等。
177-2781-6361
TH2100单相高精度功率分析仪，该仪器能精确获取 DC～1 MHz 范围内的电压、电流、功率、频率、相位、波形、功率因数、谐波、噪声等电参量，佳准确度达 0.05 级。适用于磁性材料测量及相关磁测量仪器校准，如软磁交流/直流测试系统等。

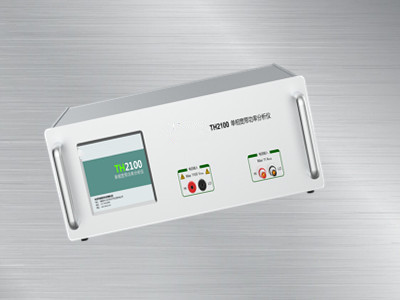

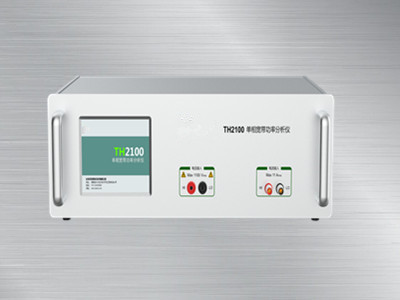

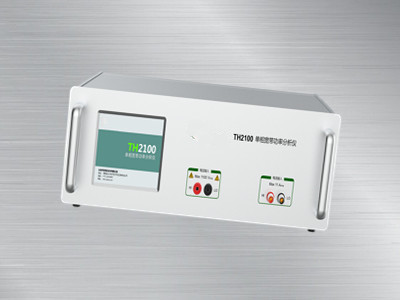

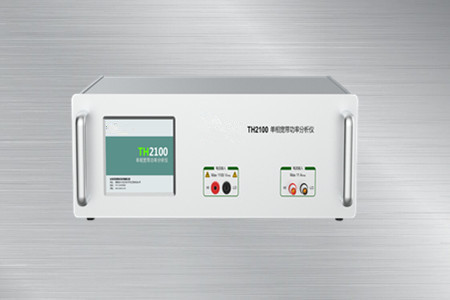

TH2100单相高精度功率分析仪
单相高精度功率分析仪
TH2100单相高精度功率分析仪
产品介绍：
1.该仪器能精确获取 DC～1 MHz 范围内的电压、电流、功率、频率、相位、波形、功率因数、谐波、噪声等电参量，佳准确度达 0.05 级。
2.适用于磁性材料测量及相关磁测量仪器校准，如软磁交流/直流测试系统等。
3.适用于获取供电网络与负载的参数，分析铁芯、滤波器、电感器、镇流器、电机、变频器、变压器、照明设备等器件的性能。
4.该仪器可在能耗、效率、可靠性、电磁兼容性、整个生命周期的成本等方面优化您的产品。
产品特性：
1.电压与电流测量之间的组延迟小于 3 ns，在高频与低功率因数下保持了高的测量水准；
2.谐波分析：2 ～ 64 次谐波测量，分析各次谐波的含量、总谐波失真，绘制谐波直方图；
3.其他功能：波形显示 ( 示波器 )、相量图显示、电量稳定度测试、数据统计分析等；
4.高可靠性：电压 / 电流测量回路相互独立并隔离，并具有过压过流保护功能；
5.人机功能：大尺寸液晶彩屏，量值显示直观，采用全触摸操作，使用十分便捷。
产品规格：
交流电量测量
|
交流电压量程( ACV ) |
交流电流量程(ACI ) |
|
1Vrms (3Vpk) |
2 mArms (6mApk) |
|
10Vrms (30Vpk) |
20 mArms ( 60mApk) |
|
100Vrms (300Vpk) |
200 mArms ( 600mApk) |
|
1000Vrms (3000Vpk) |
2 Arms ( 6Apk) |
|
|
10 Arms (30Apk) |
|
频率范围(Hz) |
电压电流年不确定度 |
功率年不确定度 |
|
DC |
0.03+0.02 |
0.06+0.04 |
|
5≤F≤40 |
0.12+0.08 |
0.2+0.1 |
|
40 |
0.1+0.05 |
0.1+0.1 |
|
100 |
0.1+0.1 |
0.2+0.1 |
|
10k |
0.1+0.1 |
0.2+0.1 |
|
100k |
0.4+0.4 |
0.8+0.4 |
电压测量范围:100 mVrms ~ 1100 Vrms ( 3300Vpk )
电流测: 量范围:200 μArms ~ 11 Arms (33Apk)
手动/自动量程换挡,6位十进制显示
频率范围:5.0000 Hz ~ 1.0000 MHz,准确度:土0.01%
相位范围:0.000° ~ 359.999,准确度:土0.15°(5Hz~ 100kHz),士0.6° (100 kHz~ 1
MHz)
工作频率： DC ～ 1 MHz，佳准确度达 0.05 级
谐波分析：2 ～ 64 次谐波测量
其他功能：波形显示、相量图显示、电量稳定度测试等。
备注:①RD为读数值,②RG为量程值③FS=电压量程值X电流量程值
