TD1880多功能精密校准系统

TD1880多功能精密校准系统，是一款宽量限、多量值.高精度的多功能校准仪器,内置超高精度的直流和交流标准源。该仪器是校准6级位半及以下数字多用表或其他电测量仪表的理想设备,可广泛应用于电力、计量、军工、制造、科研等各领域。

在线咨询

全国热线

177-2781-6361

产品特点product feature

多功能精密校准系统

产品展示Product show

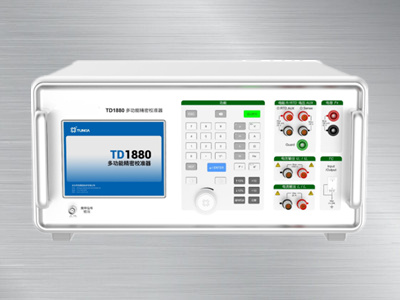

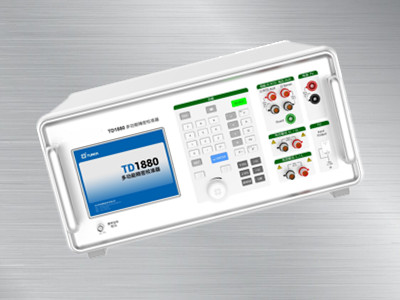

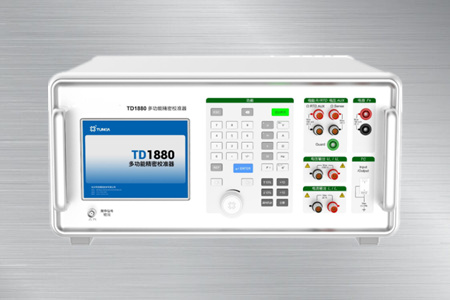

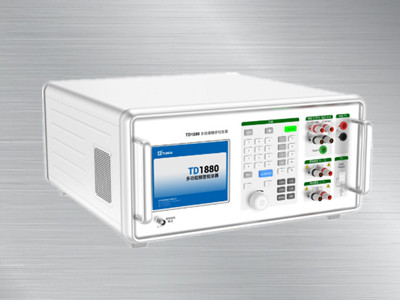

TD1880多功能精密校准系统
多功能精密校准系统
TD1880多功能精密校准系统

产品参数Product Parameter

产品介绍：

　 1.TD1880是一款宽量限、多量值.高精度的多功能校准仪器,内置超高精度的直流和交流标准源。

　　2.可精准输出交直流电压、电流、频率,相位、功率、电阻,兼具电容、热电偶、热电阻模拟,脉冲输出、变送器二次信号测量等功能。

　　3.该仪器是校准6级位半及以下数字多用表或其他电测量仪表的理想设备,可广泛应用于电力、计量、军工、制造、科研等各领域。

　　4.参考标准:JJG124-2005、JJF1587-2016、JF1284-2011(同电测控参与起草).JF1638-2017等。

功能特点：

1.交直流电量输出:电压最大1100v,电流最大30A,F:10Hz～500 kHz。

　　2.优异的电流性能:电流具有高稳定度(典型值优于10 ppm/h )和高准确度(典型值为50 ppm ),优于国际同类产品。

　　3.交直流功率输出:实现对被检表直流功率、交流有功功率.无功功率、视在功率、功率因数的检测。

　　4.直流电阻模拟:1Q～1100 MQ,脉冲输出频率范围:1Hz～2 Mhz。

　　5.热电偶热电阻:支持多达8种热电偶（TC)及6种热电阻(RTD)的模拟。

　　6.其他测试功能:支持输出电量稳定度测试.趋势变化曲线、数据统计分析等。

　　7.量值调节方式:具有定点输出、旋转缩码器、步进调节、遥控箱调节（选件)等多种方式。

　　8.输出开关按键:通过―键操作可任意关闭或接通当前输出通道。

　　9.负载能力优异:在满负荷条件下确保量值稳定准确,可驱动各种指针式仪表及数字表,适用被检仪器范围广。

　　10.人机功能良好:大屏液晶显示,采用全触摸的操作模式,方便用户手动检表。

　　11.整机高可靠性:电压/电流源具有短路或开路保护、过载保护等功能,在复杂条件下仍具有高可靠性。

　　12.变送器检测（选件)具有电量变送器的二次直流信号测量的功能。

　　13.专用软件(选件):支持被检表的全自动或全自动校准,支持数据记录、分析、管理及证书导出。

产品参数：

交流电压输出

量程	分辨力	频率	测量不确定度（K=2）ppm*RD+mV		最大负载电流 ( mA)
量程	分辨力	频率	90天（23±5）°C	1年（23±5）°C	最大负载电流 ( mA)
30 mv	100 nv	10≤F≤45	600+6	8O0+6	50
		45	80+5	100+5
		400	80 +10	100+10
		10k	160+10	200+10
		20 k	800+10	1000+10
		50k	2800+12	3500+12
		100k	6000+50	8000+50
100 mv	1μv	10≤F≤45	250+8	300+8	50
		45	80+5	100+5
		400	80+10	100+10
		10k	80+10	200+10
		20 k	280+10	350+10
		50k	640+10	800+10
		100k	1600+70	20O0+70
300 mv	1pμv	10≤F≤45	250+8	300+8	100
		45	80+10	100+10
		10k	80+10	200+10
		20 k	280+10	350+10
		50k	640+10	800+10
		100k	1600+70	20O0+70
1V	10μv	10≤F≤45	250+50	300+50	100
		45	40+20	50+20
		400	80+20	100+20
		10k	160+20	200+20
		20 k	280＋20	350+20
		50k	640+20	800+20
		100k	2000+600	2400+600
3V	10μv	10≤F≤45	250+50	300+50	100
		45	40+50	50+50
		400	64+50	80+50
		2k	80+50	100+50
		10k	160+50	200+50
		20 k	280+50	350+50
		50k	640+50	800+50
		100k	2000+600	2400+600
10V	100μv	10≤F≤15	250+30000	300+30000	100
		15	250+650	300+650
		45	40+150	50+150
		400	64+150	80+150
		2k	80+150	100+150
		10k	160+150	200+150
		20k	280+150	350+150
30V	100 pv	10≤F≤15	250+80000	300+80000	250
		15	250+650	300+650
		45	40+500	50+500
		400	64+500	80+500
		2k	80+ 500	100+500
		10k	160+500	200+500
		20k	280+500	350+500
100V	1mv	15	250+2000	300+2000	250
		45	40+1000	50+1000
		400	64+1000	80+1000
		2k	80+1000	100+1000
		10k	160+1000	200+1000
		20k	280+1000	350+1000
300V	1mv	15	250+6000	300+6000	100
		45	50+5000	50+5000
		400	80+5000	80+5000
		2k	80+5000	100+5000
		10k	160+5000	200+5000
		20k	280+5000	350+5000
1000V	10mv	45	80+10000	100+10000	30
		400	96+10000	120+10000
		2k	120+10000	150+10000

输出范围：3mV~1100V,7位显示。
　失真度：<0.5%;<1%@10mV...1v量程
　保护功能：短路保护、过载保护
　注④：RD为读数值

交流电流输出

量程	分辨力	频率	测量不确定度（K=2）ppm*RD+mV		最大负载电压 ( mV)
量程	分辨力	频率	90天（23±5）°C	1年（23±5）°C	最大负载电压 ( mV)
300μA	1 nA	10≤F<20	400+0.2	500+0.2	30
		20≤F<45	300+0.1	350+0.1
		45≤F≤400	240+0.1	300+0.1
		400	320+0.2	400+0.2
		2k	400+0.5	500+0.5
		10k	4000+0.6	5000+0.6
		20 k	6400+0.7	8000+0.7
1 mA	10nA	10≤F<20	400+0.5	500+0.5	30
		20≤F<45	200+0.1	250+0.1
		45≤F≤400	160+0.1	200+0.1
		400	160+0.2	200+0.2
		2 k	240+0.5	300+0.5
		10 k	2400+0.6	3000+0.6
		20 k	5600+0.7	7000+0.7
3 mA	10 nA	10≤F<20	400+1.5	500+1.5	30
		20≤F<45	200+0.1	250+0.1
		45≤F≤400	160+0.1	200+0.1
		400	160+0.2	200+0.2
		2k	240+0.5	300+0.5
		10 k	1600+0.6	2000+0.6
		20k	4800+0.7	6000+0.7
10 mA	100 nA	10≤F<20	400+5	500 +5	30
		20≤F<45	200+0.5	250+0.5
		45≤F≤400	80+0.5	100+0.5
		400	160+1	200+1
		2k	400+2	500+2
		10 k	1600+3	2000+3
		20 k	4800+4	6000+4
30 mA	100 nA	10≤F<20	400+15	500+15	30
		20≤F<45	200+2	250+2
		45≤F≤400	80+2	100+2
		400	160+3	200+ 3
		2k	400+5	500+5
		10k	1600+6	2000+6
		20 k	4800+7	6000+7
100 mA	1μA	10≤F<20	400+50	500+50	30
		20≤F<45	200+5	250+5
		45≤F≤400	40+5	50+5
		400	80+10	100+10
		2k	160+20	200+20
		10k	800+30	1000+30
		20k	2400+40	3000+40
		30k	5000+40	6000+40
1A	10μA	10≤F<20	400+500	500+500	15
		20≤F<45	200+ 20	250+20
		45≤F≤400	40+ 50	50+50
		400	50+ 100	50+100
		2k	160+500	200+500
		10 k	800+600	1000+ 600
		20 k	2400+700	3000+700
3A	10μA	10≤F<20	400+ 1500	500+ 1500	10
		20≤F<45	200+100	250+ 100
		45≤F≤400	40+100	50+100
		400	80+ 100	100+100
		2k	160+500	200+500
10A	100μA	45≤F≤400	40+ 200	50+ 200	2.5
		400	80+200	100+200
		2k	160+500	200+500
30A	100μA	45≤F≤400	80+600	100+600	2
		400	80+600	100+600
		2k	160+1500	200+ 1500

输出范围：30μA~30A,7位显示。

失真度：<0.5%;<1%@300μA...10mA量程
保护功能：开路保护、过载保护

注⑤：RD为读数值

直流电压输出

量程	测量不确定度（K=2），ppm*RD①+μA			最大负载电流 ( mA)	波纹系数（%）
量程	24小时	90天	1年	最大负载电流 ( mA)	波纹系数（%）
30 mv	15+2	24+2	30+2	50	<0.5
100 mv	12+2	20+2	25+2	50	<0.5
300 mv	10+2	16+2	20+2	100	<0.5
1v	10+2	16+2	20+2	100	<0.5
3v	8+5	12+5	15+5	100	<0.5
10v	8+10	12+10	15+10	100	<0.5
30v	8+20	12+20	15+20	250	<0.5
100v	10+100	16+100	20+100	250	<0.5
300v	10+300	16+300	20+300	100	<0.5
1000v	10+1500	16+1500	20+1500	30	<0.5

输出范围：±(3mV~1100V),手动/自动量程换挡。

　　调节细度：0.0005%*RG,7位显示。

　　备注：①RD为读数值,下同.

　直流电流输出

量程

测量不确定度（K=2），ppm*RD①+μV

最大负载电压
( V)

波纹系数（%）

24小时

90天

1年

30μA

50+0.01

80+0.01

100+0.01

11

<0.5

100μA

50+0.02

80+0.02

100+0.02

11

<0.5

300μA

50+0.02

80+0.02

100+0.02

11

<0.5

1 mA

25+0.05

40+0.05

50+0.05

11

<0.5

3 mA

25+0.05

40+0.05

50+0.05

11

<0.5

10 mA

25+0.2

40+0.2

50+0.2

11

<0.5

30mA

25+0.5

40+0.5

50+0.5

11

<0.5

100mA

25+1

40+1

50+1

11

<0.5

1A

25+20

40+20

50+20

4

<0.5

3A

25+50

40+50

50+ 50

4

<0.5

10A

25+200

40+200

50+200

4

<0.5

30A

30+ 600

48+600

60+ 600

3.5

<0.5

　　输出范围：±(3μA~30A),手动/自动量程换挡。
　　调节细度：0.0005%*RG,7位显示。

交直流功率输出

直流功率输出	输出范围	直流电压量程与直流电流量程的组合
直流功率输出	最佳测量不确定度	直流电压不确定度＋直流电流不确定度
交流功率输出 45Hz~65 Hz	输出范围	30v ...300V与3mA...20A/ 30A量程的组合
	功率因数范围	-1.00000 ... 0.00000 ...1.00000
	最佳测量不确定度	10mA ...30mA电流量程:0.05%*FS
	最佳测量不确定度	100mA...30A电流量程:0.02%*FS

　备注：有功功率|cosΦ|≥0.5；无功功率|sinΦ|≥0.5。 FS=电压量程指 x 电流量程值

电容输出

电容范围

分辨力

最佳测量不确定度（K=2）%*RD+nF或μF

允许频率或充放电速率

1.1 nF～3.2999 nF

0.1 pF

0.5+0.04 nF

10Hz～3kHz

3.3 nF～10.9999 nF

0.1 pF

0.25+0.04 nF

10Hz～1kHz

11 nF～32.9999 nF

0.1 pF

0.25+0.4 nF

10Hz～ 1kHz

33 nF～109.999 nF

1pF

0.25+0.4 nF

10Hz～1kHz

110 nF～329.999 nF

1pF

0.25+0.3 nF

10Hz～1 kHz

330 nF～1.09999 μF

10 pF

0.25+1nF

10Hz～600 Hz

1.1 μF～3.29999 μF

10 pF

0.25+ 3 nF

10Hz～300Hz

3.3 μF～10.9999 μF

100 pF

0.25+ 10 nF

10Hz～150Hz

11 μF～32.9999 μF

100 pF

0.40+ 30 nF

10Hz～120Hz

33μF～109.999 μF

1nF

0.45+100 nF

10Hz～80Hz

110 μF～329.999 μF

1nF

0.45+300 nF

0～50Hz

330 μF～1.09999 mF

10nF

0.45+ 1 μF

0～20Hz

1.1 mF～3.29999 mF

10nF

0.45+ 3μF

0～6Hz

3.3 mF～10.9999 mF

100nF

0.45+ 10 μF

0～2Hz

11 mF～ 30 mF

100nF

0.75+ 30 μF

0～0.6Hz

直流电阻模拟

量程

最佳测量不确定度(k=2),ppm*RD+Ω

允许电流

24小时

90天

1年

10Ω

20+0.01

32+0.01

40+0.01

l mA～150mA

20 Ω

15+0.015

24+0.015

30+0.015

1 mA～150mA

100Ω

12+0.015

20+0.015

25+0.015

l mA~80mA

300Ω

12+0.02

20+0.02

25+0.02

1 mA～40mA

1kΩ

12+0.02

20+0.02

25+0.02

l mA～20mA

3kΩ

12+0.2

20+0.2

25+0.2

0.1 mA～6mA

10kΩ

12+0.2

20+0.2

25+0.2

0.1 mA～2mA

30kΩ

15+1

24+1

30+1

10 μA～600μA

100kΩ

15+l

24+l

30+ l

10 μ.A～200A

300kΩ

17+10

28+10

35+10

1 μA～60μA

1MΩ

17+10

28+10

35+10

lμA～20μA

3MΩ

30+ 150

48+150

60+ 150

250 nA～6μA

10MΩ

65+250

104+250

130+250

250nA～2μA

30MΩ

125+2.5k

200+2.5k

250+2.5k

25nA～600nA

100MΩ

250+3k

400+3k

500+ 3k

25nA～200nA

300MΩ

1.5k+0.1M

2.4 k+0.1M

3k+0.1M

2.5 nA～60nA

1000MΩ

7.5 k+0.5M

12k+0.5M

15k+0.5M

lnA～20nA

电阻输出范围：1Ω~1100MΩ，调节细度：0.0004%*RG,7位显示。

　 热电偶输出

量程	温度范围（℃）	最佳测量不确定度(k=2)（℃）
量程	温度范围（℃）	90天	1年
B	400~600	0.3	0.35
	600~900	0.3	0.31
	900~1800	0.26	0.30
E	-200~0	0.10	0.11
	0~600	0.07	0.08
	600~1000	0.09	0.10
J	-200~-100	0.12	0.13
	-100~750	0.09	0.09
	750~1200	0.10	0.10
K	-200~-100	0.15	0.20
	-100~1000	0.10	0.10
	1000~1370	0.12	0.12
N	-200~-100	0.20	0.25
	-100~400	0.12	0.12
	400~1300	0.10	0.12
R	-50~50	0.30	0.40
	50~300	0.28	0.32
	300~1000	0.22	0.23
	1000~1750	0.25	0.25
S	-50~50	0.30	0.40
	50~300	0.31	0.34
	300~1000	0.24	0.24
	1000~1750	0.22	0.23
T	-200~-100	0.17	0.25
	“-100~0	0.08	0.11
	0~400	0.08	0.08

热电阻输出

量程

温度范围（℃）

最佳测量不确定度(k=2)（℃）

90天

1年

Pt385,100n

-200～0

0.05

0.05

0～300

0.08

0.08

300～850

0.12

0.12

Pt385,200 Ω

-200～250

0.04

0.04

250~630

0.1

0.15

Pt385,500 Ω

-200～-30

0.36

0.40

-30～630

0.10

0.11

Pt385,1000Ω

-200～0

0.027

0.03

0～300

0.054

0.06

300 ～600

0.063

0.07

cu50

-50～150

0.09

0.09

cu100

-50～150

0.045

0.045

　 脉冲输出

　　频率范围: 1Hz~ 2MHz, TTL电平

　　调节细度: 0.001%*RG

　　最佳测量不确定度: ±（0.002%*RD+20μHz）

　　抖晃: <20ns

　 直流小信号测量(选件)

　　量程: 1V、10V、2mA、20mA

　　测量范围:±(0~12V)，±(0~ 24 mA)

　　最佳测量不确定度: 0.006%*RD +0.004%*RG

　　备注:该功能用于测量变送器的二次直流信号

一般技术规格

　　工作电源: AC(220±22)V，(50±2)Hz

　　工作环境: （23±5）°C,20%R·H~85%R·H,不结露

　　装置尺寸: 550mm(W) X 445mm(D) X 195mm(H)

　　装置质量:约25kg

　　通讯接口: RS232

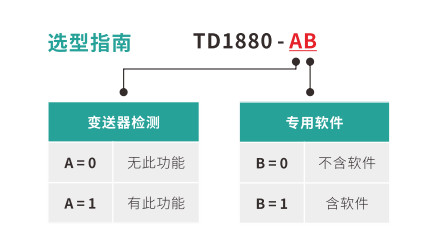

选型指南：

选型指南

选型举例：TD1880-111表示，具有变送器功能，包含专用计算机软件。

松本机电服务拥有完整服务链·让您售后无忧

: 选型方案

松本机电提供选型服务，1000多种产品型号，可根据客户机械设备量身定制主轴及工量具专属解决方案。

: 安装调试

松本机电拥有完整服务链，自主团队可上门为您安装调试，并且随时提供电话支持及现场解答。

: 维修售后

松本机电自有技术维修团队，可提供上门维修服务，维修速度快，为您节省3倍的维修时间，让您售后无忧。

: 品质保障

松本机电选用NAKANISHI品牌，10年专注主轴、工量具领域，品牌授权，原厂证明、报关清单、原产地证明，三证齐全，原装正品保障。

: 技术服务

松本机电通过持续不断的国际技术交流，层层攻克技术难题，自有工程师团队，具备设计及开发能力和自动化整合的技术。

热品推荐 / Hot product

: 日本NSK自动换刀主轴NR50-5100 ATC

日本NAKANISHI高速主轴自动换刀主轴型号：NR50-5100ATC转速：50000转/min重量：385g

: NAKANISHI自动换刀主轴NR3060-AQC

前端主轴分离式自动换刀主轴换刀方试：给气刀座脱落，更换新刀具后，收气刀座锁紧，从而实现自动换刀。转速：60000转/min跳动精度：1um以内配备标准：由E3000控制器（NE211）+主轴+马达+马达连接线

: NAKANISHI马达主轴BM-320F高频铣

日本NAKANISHI马达主轴BM-320F，直径20mm,身短，功率140W,转速高达80000转/分.适合装在津上，西铁城，STAR等走芯机上用于高频铣。

: NAKANISHI气动主轴MSS-2008RA

日本NAKANISHI气动主轴MSS-2008RA,主轴长度短，直径小，适合于小型数控机床、专用机等。

网站首页电主轴气主轴打磨机产品中心解决方案新闻资讯关于松本机电联系松本机电网站地图

联系方式

热线电话：177-2781-6361
邮箱：Aimee@sbjd88.com
传真：0755-23288625
公司地址：深圳市宝安区新安街道49区华创达文化科技产业园9栋4楼
技术支持：松本机电　备案号：粤ICP备19039613号

扫码关注

关注微信
浏览手机

QQ咨询
咨询电话

177-2781-6361
返回顶部

智能加工工具·精密量具及检测工具- 全覆盖10年专注智能加工及制造领域

松本产品中心

电主轴

气主轴

打磨机

浮动主轴

磁性设备

扭力工具

卡规

精密量具

内外径/高度测量

水平仪/角度计

多功能精密校准系统

选型方案

安装调试

维修售后

品质保障

技术服务

日本NSK自动换刀主轴NR50-5100 ATC

NAKANISHI自动换刀主轴NR3060-AQC

NAKANISHI马达主轴BM-320F高频铣

NAKANISHI气动主轴MSS-2008RA

联系方式

扫码关注

量程	测量不确定度（K=2），ppm*RD①+μV			最大负载电压 ( V)	波纹系数（%）
量程	24小时	90天	1年	最大负载电压 ( V)	波纹系数（%）
30μA	50+0.01	80+0.01	100+0.01	11	<0.5
100μA	50+0.02	80+0.02	100+0.02	11	<0.5
300μA	50+0.02	80+0.02	100+0.02	11	<0.5
1 mA	25+0.05	40+0.05	50+0.05	11	<0.5
3 mA	25+0.05	40+0.05	50+0.05	11	<0.5
10 mA	25+0.2	40+0.2	50+0.2	11	<0.5
30mA	25+0.5	40+0.5	50+0.5	11	<0.5
100mA	25+1	40+1	50+1	11	<0.5
1A	25+20	40+20	50+20	4	<0.5
3A	25+50	40+50	50+ 50	4	<0.5
10A	25+200	40+200	50+200	4	<0.5
30A	30+ 600	48+600	60+ 600	3.5	<0.5

电容范围	分辨力	最佳测量不确定度（K=2）%*RD+nF或μF	允许频率或充放电速率
1.1 nF～3.2999 nF	0.1 pF	0.5+0.04 nF	10Hz～3kHz
3.3 nF～10.9999 nF	0.1 pF	0.25+0.04 nF	10Hz～1kHz
11 nF～32.9999 nF	0.1 pF	0.25+0.4 nF	10Hz～ 1kHz
33 nF～109.999 nF	1pF	0.25+0.4 nF	10Hz～1kHz
110 nF～329.999 nF	1pF	0.25+0.3 nF	10Hz～1 kHz
330 nF～1.09999 μF	10 pF	0.25+1nF	10Hz～600 Hz
1.1 μF～3.29999 μF	10 pF	0.25+ 3 nF	10Hz～300Hz
3.3 μF～10.9999 μF	100 pF	0.25+ 10 nF	10Hz～150Hz
11 μF～32.9999 μF	100 pF	0.40+ 30 nF	10Hz～120Hz
33μF～109.999 μF	1nF	0.45+100 nF	10Hz～80Hz
110 μF～329.999 μF	1nF	0.45+300 nF	0～50Hz
330 μF～1.09999 mF	10nF	0.45+ 1 μF	0～20Hz
1.1 mF～3.29999 mF	10nF	0.45+ 3μF	0～6Hz
3.3 mF～10.9999 mF	100nF	0.45+ 10 μF	0～2Hz
11 mF～ 30 mF	100nF	0.75+ 30 μF	0～0.6Hz

量程	最佳测量不确定度(k=2),ppm*RD+Ω			允许电流
量程	24小时	90天	1年	允许电流
10Ω	20+0.01	32+0.01	40+0.01	l mA～150mA
20 Ω	15+0.015	24+0.015	30+0.015	1 mA～150mA
100Ω	12+0.015	20+0.015	25+0.015	l mA~80mA
300Ω	12+0.02	20+0.02	25+0.02	1 mA～40mA
1kΩ	12+0.02	20+0.02	25+0.02	l mA～20mA
3kΩ	12+0.2	20+0.2	25+0.2	0.1 mA～6mA
10kΩ	12+0.2	20+0.2	25+0.2	0.1 mA～2mA
30kΩ	15+1	24+1	30+1	10 μA～600μA
100kΩ	15+l	24+l	30+ l	10 μ.A～200A
300kΩ	17+10	28+10	35+10	1 μA～60μA
1MΩ	17+10	28+10	35+10	lμA～20μA
3MΩ	30+ 150	48+150	60+ 150	250 nA～6μA
10MΩ	65+250	104+250	130+250	250nA～2μA
30MΩ	125+2.5k	200+2.5k	250+2.5k	25nA～600nA
100MΩ	250+3k	400+3k	500+ 3k	25nA～200nA
300MΩ	1.5k+0.1M	2.4 k+0.1M	3k+0.1M	2.5 nA～60nA
1000MΩ	7.5 k+0.5M	12k+0.5M	15k+0.5M	lnA～20nA
