SK新泻带手柄钢制针规AG系列，是一种使用耐久性的素材，有一定的尺寸公差，通过精密加工而达到所定尺寸的针状规；主要作为用于判别，检查小孔直径的规尺和测量几何偏差的主轴测量棒被使用。
177-2781-6361
SK新泻带手柄钢制针规AG系列，是一种使用耐久性的素材，有一定的尺寸公差，通过精密加工而达到所定尺寸的针状规；主要作为用于判别，检查小孔直径的规尺和测量几何偏差的主轴测量棒被使用。

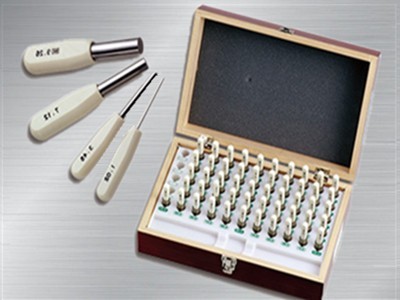

SK新泻带手柄钢制针规AG系列

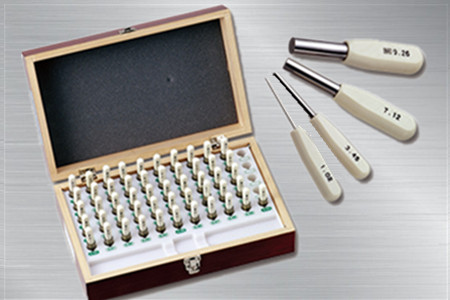

SK新泻带手柄钢制针规AG系列
PRODUCT PARAMETER
产品特性：材质：有钢，硬质合金，陶瓷3种材质。
形状：带手柄，有手柄的受体温的变化影响小，手柄部分徒手可以测量。
产品精度、规格
|
尺寸范围 |
寸法区分 |
长度（mm） |
径精度 |
圆柱度 |
圆度 |
硬度 |
|
|
（mm ） |
（mm ） |
针规长 |
全长 |
（μm ） |
（μm ） |
（μm ） |
（HV ） |
|
0.07… 0.09 |
0.01 间隔 |
3 |
41 |
± 0.5 |
0.5 |
0.5 |
650 以上 |
|
0.10… 0.19 |
± 1.0 |
||||||
|
0.20… 0.29 |
|||||||
|
0.30… 0.49 |
10 |
48 |
|||||
|
0.50… 0.99 |
20 |
58 |
|||||
|
1.00… 5.00 |
30 |
71 |
|||||
|
5.01…10.00 |
76 |
||||||
|
套装型号 |
量规尺寸（表示径规格） |
套装数量 |
|
AG-0A |
0.20 0.21 0.22… 0.50 |
31 |
|
AG-0B |
0.50 0.51 0.52… 1.00 |
51 |
|
AG-1A |
1.00 1.01 1.02… 1.50 |
51 |
|
AG-1B |
1.50 1.51 1.52… 2.00 |
51 |
|
AG-2A |
2.00 2.01 2.02… 2.50 |
51 |
|
AG-2B |
2.50 2.51 2.52… 3.00 |
51 |
|
AG-3A |
3.00 3.01 3.02… 3.50 |
51 |
|
AG-3B |
3.50 3.51 3.52… 4.00 |
51 |
|
AG-4A |
4.00 4.01 4.02… 4.50 |
51 |
|
AG-4B |
4.50 4.51 4.52… 5.00 |
51 |
|
AG-5A |
5.00 5.01 5.02… 5.50 |
51 |
|
AG-5B |
5.50 5.51 5.52… 6.00 |
51 |
|
AG-6A |
6.00 6.01 6.02… 6.50 |
51 |
|
AG-6B |
6.50 6.51 6.52… 7.00 |
51 |
|
AG-7A |
7.00 7.01 7.02… 7.50 |
51 |
|
AG-7B |
7.50 7.51 7.52… 8.00 |
51 |
|
AG-8A |
8.00 8.01 8.02… 8.50 |
51 |
|
AG-8B |
8.50 8.51 8.52… 9.00 |
51 |
|
AG-9A |
9.00 9.01 9.02… 9.50 |
51 |
|
AG-9B |
9.50 9.51 9.52…10.00 |
51 |
