三丰指针式千分表3109S-10，3，4系列大表盘和长行程型，指示表表盘比较大，易于读数，还提供更大测量范围的型号，所有型号都标配有限值爪和锁紧装置。
177-2781-6361
三丰指针式千分表3109S-10，3，4系列大表盘和长行程型，指示表表盘比较大，易于读数，还提供更大测量范围的型号，所有型号都标配有限值爪和锁紧装置。

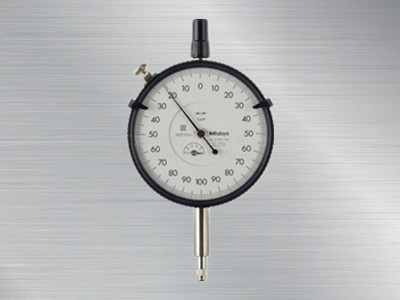

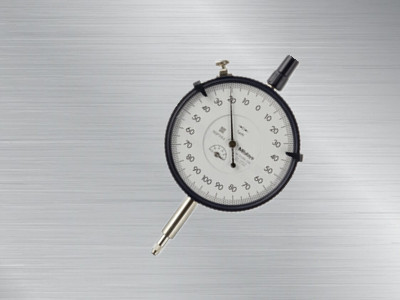

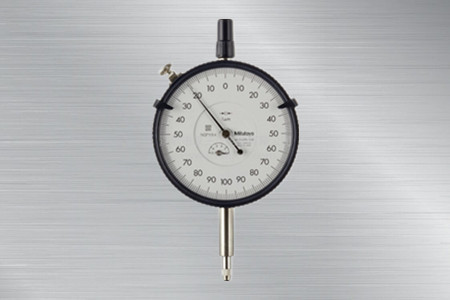

三丰指针式千分表3109S-10
3109S-10指针式千分表
日本三丰指针式千分表

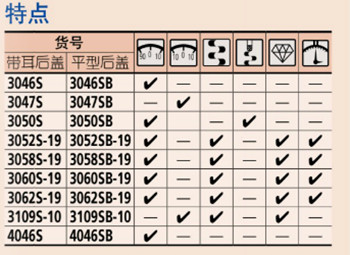

产品特点：

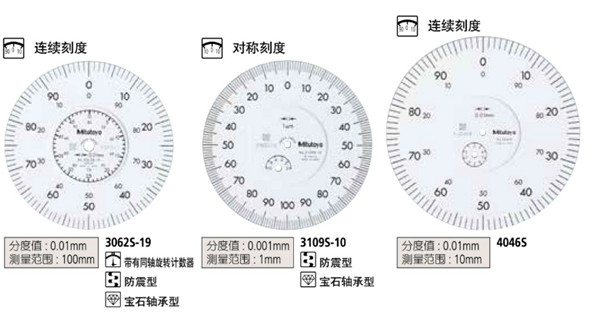

1.指示表的刻度盘比较大，易于读数；
2.还提供更大测量范围的型号；
3.所有型号都标配有限值爪和锁紧装置；
4.高强度淬火不锈钢测杆，适于高强度测量；
5.硬质合金测针；
6.锁紧装置和测杆提升杆（选件）可装在左侧或右侧，这些零件可轻易组装而不需要借助工具。
*1：可与NO3046S,3047S,3050S,3109S-10和4046S连接。
产品参数：
|
货号 |
分度值 |
测量范围(测量范围/ 心轴行程) |
精度 |
重复精度 |
表盘读数值 |
测力 |
||||
|
带耳后盖 |
平型后盖 |
全程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
3046S |
3046SB |
0.01mm |
10mm（1mm） |
15µm |
3µm |
5µm |
10µm |
3µm |
±0-100 |
1.4N以下 |
|
3047S |
3047SB |
0.01mm |
10mm（1mm） |
15µm |
3µm |
5µm |
10µm |
3µm |
0-50-0 |
1.4N以下 |
|
3050S |
3050SB |
0.01mm |
20mm（1mm） |
20µm |
5µm |
8µm |
15µm |
4µm |
±0-100 |
2.0N以下 |
|
3052S-19 |
3052SB-19 |
0.01mm |
30mm（1mm） |
25µm |
7µm |
10µm |
15µm |
5µm |
±0-100 |
2.5N以下 |
|
3058S-19 |
3058SB-19 |
0.01mm |
50mm（1mm） |
30µm |
8µm |
10µm |
15µm |
5µm |
±0-100 |
3.0N以下 |
|
3060S-19 |
3060SB-19 |
0.01mm |
80mm（1mm） |
45µm |
9µm |
12µm |
20µm |
5µm |
±0-100 |
3.0N以下 |
|
3062S-19 |
3062SB-19 |
0.01mm |
100mm（1mm） |
50µm |
9µm |
12µm |
20µm |
5µm |
±0-100 |
3.2N以下 |
|
3109S-10 |
3109SB-10 |
0.001mm |
1mm（0.2mm） |
5µm |
2µm |
2µm |
4µm |
0. 5µm |
0-100-0 |
1.5N以下 |
|
4046S |
4046SB |
0.01mm |
10mm（1mm） |
15µm |
3µm |
5µm |
10µm |
3µm |
±0-100 |
1.4N以下 |
在垂直位置使用的长行程型（测针向下）。
*成品检查为纵向位置（测针向下的位置）进行可以保证精度。

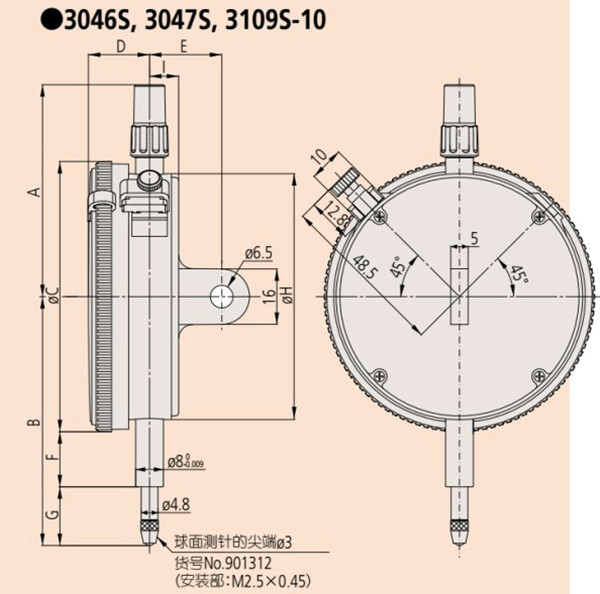

产品尺寸图：
详情：
|
货号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量(g) |
|
|
带耳后盖 |
平型后盖 |
||||||||||
|
3046S |
61.2 |
75.5 |
78 |
17.7 |
21 |
15.9 |
20.6 |
71 |
9 |
252 |
237 |
|
3047S |
61.2 |
75.5 |
78 |
17.7 |
21 |
15.9 |
20.6 |
71 |
9 |
252 |
237 |
|
3050S |
52.6 |
94 |
78 |
17.7 |
21 |
25.9 |
29.1 |
71 |
9 |
272 |
257 |
|
3052S-19 |
72.9 |
104.3 |
78 |
17.7 |
21 |
25.9 |
39.4 |
71 |
9 |
285 |
270 |
|
3058S-19 |
81.9 |
142.3 |
78 |
17.7 |
21 |
43.9 |
59.4 |
71 |
9 |
298 |
283 |
|
3060S-19 |
120.9 |
202.3 |
78 |
17.7 |
21 |
73.9 |
89.4 |
71 |
9 |
314 |
299 |
|
3062S-19 |
141.9 |
243.3 |
78 |
17.7 |
21 |
94.9 |
109.4 |
71 |
9 |
332 |
317 |
|
3109S-10 |
61.2 |
79 |
78 |
17.7 |
21 |
25.9 |
14.1 |
71 |
9 |
270 |
255 |
|
4046S |
61.2 |
84 |
92 |
21.5 |
21 |
18.9 |
19.4 |
71 |
9 |
345 |
330 |
*测针
*在安装止点挡板的作用的测针（标配），可以防止测杆超程时导致的指示表损坏。因此，选择小于7mm的测针时，需要使用垫圈（外径至少为直径7mm，内径为直径3mm，厚度约为直径0.5mm）安装在测针和测杆之间。
