瑞士TESA杠杆百分表COMPAC 212GL,210系列公制标准型号杠杆指示表，测量范围3mm，读数0.01mm，表盘直径40mm。生产车间的必备工具，也适用于检查站和计量室，检测形状和位置误差，尤其是轴向和径向跳动。
177-2781-6361
瑞士TESA杠杆百分表COMPAC 212GL,210系列公制标准型号杠杆指示表，测量范围3mm，读数0.01mm，表盘直径40mm。测尖连接在大尺寸，自找正的角轴承上，可旋转表盘，双向测量，不需要换向杠杆，对机械车间内的磁场不敏感，测量时杠杆测头可旋转180°。生产车间的必备工具，也适用于检查站和计量室，检测形状和位置误差，尤其是轴向和径向跳动。

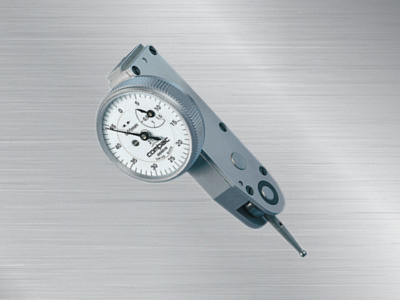

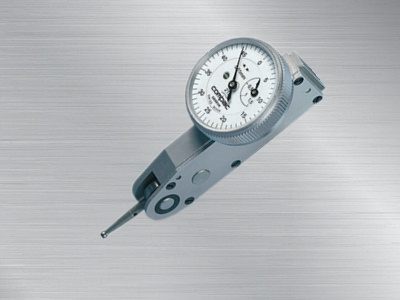

瑞士TESA杠杆百分表
杠杆百分表COMPAC 212GL
瑞士TESA杠杆指示表COMPAC
产品特点：
1.测量范围可达到3mm
2.双向测量，不需要换向杠杆
3.双向测量的指针均按顺时针方向连续转动
4.测量时杠杆测头可旋转180°
5.测尖连接在大尺寸，自找正的角轴承上
5.燕尾槽直接加工在杠杆表罩壳上
7.镀暗铬的表圈和表体
8.可旋转表盘
9.对机械车间内的磁场不敏感
应用范围：
1.生产车间的必备工具，也适用于检查站和计量室；
2.在平板上进行比较测量的理想选择；
3.检测形状和位置误差；
4.尤其是轴向和径向跳动。
产品规格：
|
型号 |
测量范围 mm |
分度值 mm |
量程偏差μm |
重复性μm |
最大回程误差μm |
每圈量程mm |
表盘直径 Φ,mm |
表盘读数 |
测力N |
测杆长度 mm |
|
213 |
1.5 |
0.01 |
13 |
3 |
3 |
0.5 |
27 |
0-25-50 |
≤0.35 |
18 |
|
213G |
1.5 |
0.01 |
13 |
3 |
3 |
0.5 |
40 |
0-25-50 |
≤0.35 |
18 |
|
212L |
3 |
0.01 |
26 |
3 |
6 |
1 |
27 |
0-50-100 |
≤0.20 |
36 |
|
212LG |
3 |
0.01 |
26 |
3 |
6 |
1 |
40 |
0-50-100 |
≤0.20 |
36 |
|
215 |
0.6 |
0.002 |
13 |
1.5 |
2.5 |
0.1 |
27 |
0-5-10 |
≤0.30 |
18 |
|
215G |
0.6 |
0.002 |
13 |
1.5 |
2.5 |
0.1 |
40 |
0-5-10 |
≤0.30 |
18 |
|
215GL |
1.2 |
0.002 |
26 |
1.5 |
5 |
0.2 |
40 |
0-10-20 |
≤0.20 |
36 |
|
216G |
0.6 |
0.001 |
13 |
1.5 |
2.5 |
0.1 |
40 |
0-5-10 |
≤0.30 |
18 |
产品尺寸：
COMPAC指示表的使用注意事项（杠杆型)
当测量杆平行于工件表面时（图A），杠杆表将给出实际的读数，因为放大倍数是1:1。
在其他测量位置，（如图B所示的α角），有效的测量杆长度发生了变化，这样需要进行读数修正。关于这一点，请阅读使用说明书。
