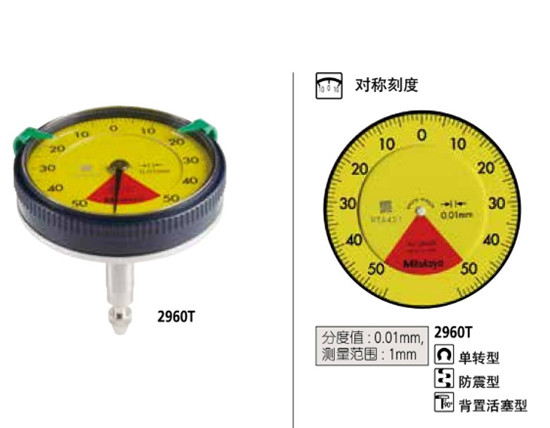

日本三丰指针式百分表2960T，2系列背置活塞型指针式指示表单转型、防震型，安装在水平机器工作台或检测夹具上，用于普通指针式百分表不易读数的狭小空间内。
177-2781-6361
日本三丰指针式百分表2960T，2系列背置活塞型指针式指示表单转型、防震型，安装在水平机器工作台或检测夹具上，用于普通指针式百分表不易读数的狭小空间内。

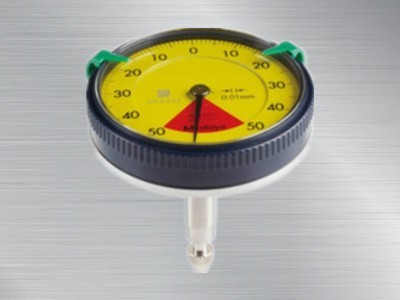

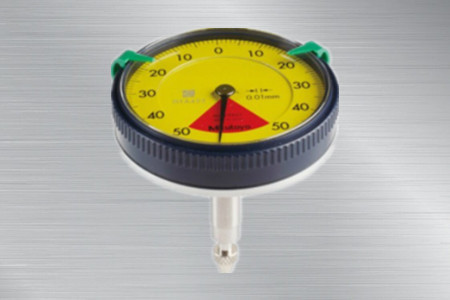

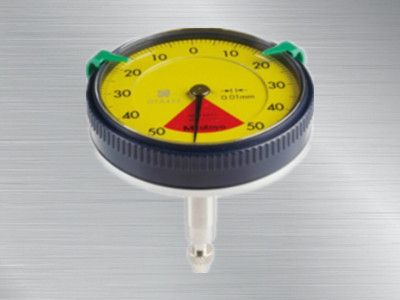

日本三丰指针式百分表2960T
2960T指针式百分表
日本三丰指针式百分表

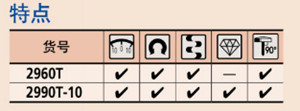

产品特点：
背置活塞型指针式指示表
1.背置活塞型指针式量表适于安装在水平机器工作台或检测夹具上，或用于普通指针式百分表不易读数的狭小空间内；
2.2960T、2990T-10型采用三丰专有的防震装置，具有很好的耐用性和防震性；
3.2990T-10型的分度值达到0.001mm。
产品参数：
|
货号 |
分度值 |
测量范围（测量范围/每圈行程） |
指示误差 |
重复精度 |
表盘读数值 |
测力 |
|||
|
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
||||||
|
2960T |
0.01mm |
1mm（1.27mm ） |
14μm |
4μm |
8μm |
- |
3μm |
50-0-50 |
1.4N以下 |
|
2990T-10 |
0.001mm |
0.1mm（0.14mm） |
5μm |
2μm |
2.5μm |
- |
1μm |
50-0-50 |
1.5N以下 |
*成品检查为纵向位置（测针向下的位置）进行可以保证精度。

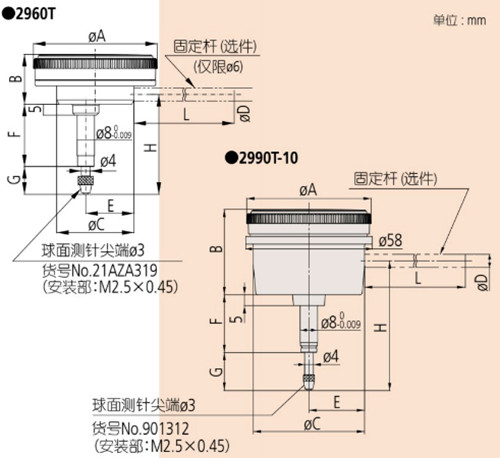

产品尺寸图：
图片解析：
|
货号 |
A |
B |
C |
E |
F |
G |
H |
本机重量（g） |
|
2960T |
57 |
23.3 |
35.6 |
22.2 |
28.7 |
12.8 |
46 |
115 |
|
2990T-10 |
57 |
39.1 |
51 |
25.5 |
26.5 |
17.5 |
59.5 |
205 |
*成品检查为纵向位置（测针向下的位置）进行可以保证精度。
*在止点挡板的作用的测针（标配），可以防止侧杆超程时导致的指示表损坏。因此选择小于7mm的测针时，需要使用垫圈（外径至少为直径7mm，内径直径为3mm，厚度约为0.5mm）安装在测针和侧杆之间。
