日本三丰游标卡尺530-100，530系列N型标准卡尺，阶梯式刻度面板能防止灰尘侵入主标尺和游标尺之间；可测量外径，内径、深度和阶差，常用的标准型卡尺。
177-2781-6361
日本三丰游标卡尺530-100，530系列N型标准卡尺，阶梯式刻度面板能防止灰尘侵入主标尺和游标尺之间；可测量外径，内径、深度和阶差，常用的标准型卡尺。

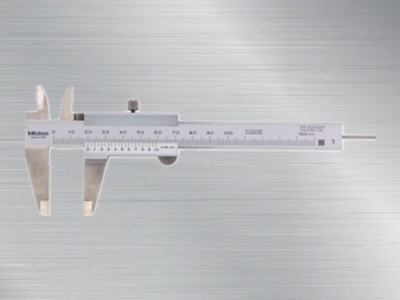

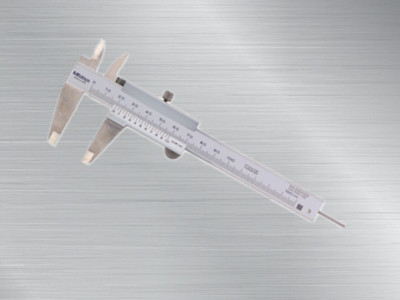

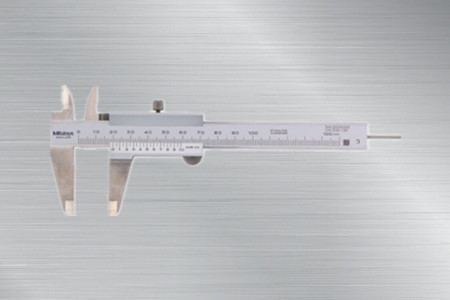

日本三丰游标卡尺530-100
530-100游标卡尺
日本三丰游标卡尺
产品特点：
530系列-M/N型标准卡尺
1.简洁、基本的设计；
2.阶梯式刻度面板能防止灰尘侵入主标尺和游标尺之间；
3.较小的游标面角度（14°）、便于读数；
4.可测量外径，内径、深度和阶差；
5.带有硬质合金量爪的卡尺是测量粗加工产品，铸造件及研磨石等的选择。
产品参数：
|
货号 |
型号 |
测量范围 |
分度值 |
精度 |
深度测量杆 |
备注 |
|
530-100 |
N10R |
0-100mm |
0.05mm |
±0.05mm |
Φ1.9mm杆 |
- |
|
530-102 |
N15R |
0-150mm |
- |
|||
|
530-101 |
N15 |
薄片 |
- |
|||
|
530-320 |
N15W |
用于外径测量的硬质合金头量爪 |
||||
|
530-335 |
N15WW |
用于外径和内径测量的硬质合金头量爪 |
||||
|
530-122 |
N15P |
高精度型：±0.03mm |
||||
|
530-108 |
N20 |
0-200mm |
- |
|||
|
530-321 |
N20W |
用于外径测量的硬质合金头量爪 |
||||
|
530-123 |
N20P |
高精度型：±0.03mm |
||||
|
530-109 |
N30 |
0-300mm |
±0.08mm |
- |
||
|
530-322 |
N30W |
用于外径测量的硬质合金头量爪 |
||||
|
530-124 |
N30P |
高精度型：±0.04mm |
||||
|
530-501 |
N60 |
0-600mm |
±0.10mm |
- |
- |
|
|
530-502 |
N100 |
0-1000mm |
±0.15mm |
产品尺寸图：
|
型号 |
测量范围 |
外径量爪厚度 |
|
N10R |
0-100mm |
3 |
|
N15/20 |
0-150mm 0-200mm |
|
|
N30 |
0-300mm |
3.8 |
|
N60 |
0-600mm |
6 |
|
N100 |
0-1000mm |
8 |
测量范围：
|
型号 |
测量范围 |
A |
B |
D |
E |
F |
H |
L |
|
N10R |
0-100mm |
17 |
21.5 |
40 |
53.5 |
30 |
16 |
182 |
|
N15/N15R |
0-150mm |
17 |
21.5 |
40 |
53.5 |
30 |
16 |
229 |
|
N20 |
0-200mm |
20.5 |
25 |
50 |
53.5 |
30 |
16 |
288 |
|
N30 |
0-300mm |
22 |
27.5 |
64 |
66.5 |
36 |
20 |
404 |
|
N60 |
0-600mm |
38 |
47 |
90 |
89 |
50 |
25 |
780 |
|
N100 |
0-1000mm |
50 |
60 |
130 |
111 |
61 |
32 |
1240 |
*货号530-100（N10R)和530-102（N15R)都带有圆形深度测量杆（Φ1.9mm），上图中显示的深度杆与此处的深度杆是不同的类型。
测量应用实例：
