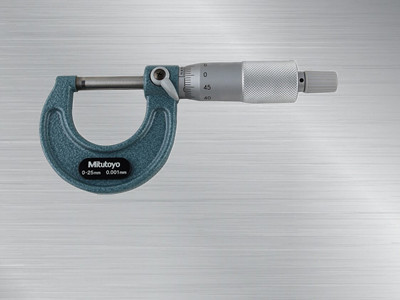

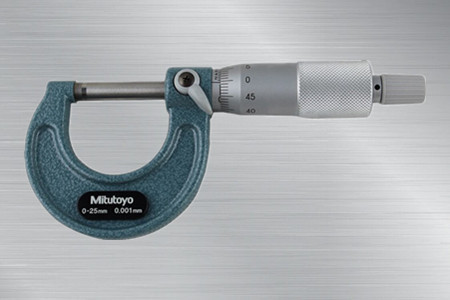

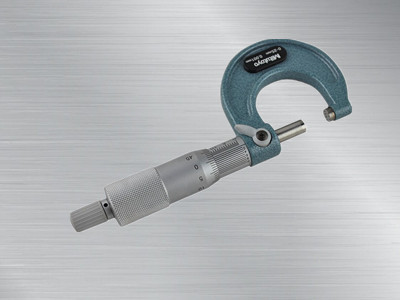

日本三丰外径千分尺103-129，103系列M120-25外径千分尺，测量范围0~25mm，分度值为0.001mm，烤漆尺架，测量面为硬质合金，带有恒定测力的装置。
177-2781-6361
日本三丰外径千分尺103-129，103系列M120-25外径千分尺，测量范围0~25mm，分度值为0.001mm，烤漆尺架，测量面为硬质合金，带有恒定测力的装置。
日本三丰外径千分尺103-129
103-129外径千分尺
日本三丰外径千分尺
产品特点：
外径千分尺
103 系列M110·OM
1.烤漆尺架；
2.测量面为硬质合金；
3.带有恒定测力的装置；
4.棘轮锁定装置或摩擦套管可确保精确的重复精度；
5.光滑的镀铬面上有清晰的刻度；
6.带有锁紧夹钳。
规格：
带有棘轮锁紧装置
|
货号 |
型号 |
测量范围 |
分度值 |
|
103-137 |
M110-25 |
0-25mm |
0.01mm |
|
103-129 |
M120-25 |
0.001mm |
|
|
103-138 |
M110-50 |
25-50mm |
0.01mm |
|
103-130 |
M120-50 |
0.001mm |
|
|
103-139-10 |
OM-75 |
50-75mm |
0.01mm |
|
103-140-10 |
OM-100 |
75-100mm |
|
|
103-141-10 |
OM-125 |
100-125mm |
|
|
103-142-10 |
OM-150 |
125-150mm |
|
|
103-143-10 |
OM-175 |
150-175mm |
|
|
103-144-10 |
OM-200 |
175-200mm |
|
|
103-145-10 |
OM-225 |
200-225mm |
|
|
103-146-10 |
OM-250 |
225-250mm |
|
|
103-147-10 |
OM-275 |
250-275mm |
|
|
103-148-10 |
OM-300 |
275-300mm |
|
|
103-149 |
OM-325 |
300-325mm |
|
|
103-150 |
OM-350 |
325-350mm |
|
|
103-151 |
OM-375 |
350-375mm |
|
|
103-152 |
OM-400 |
375-400mm |
|
|
103-153 |
OM-425 |
400-425mm |
|
|
103-154 |
OM-450 |
425-450mm |
|
|
103-155 |
OM-475 |
450-475mm |
|
|
103-156 |
OM-500 |
475-500mm |
|
|
103-157 |
OM-525 |
500-525mm |
|
|
103-158 |
OM-550 |
525-550mm |
|
|
103-159 |
OM-575 |
550-575mm |
|
|
103-160 |
OM-600 |
575-600mm |
|
|
103-161 |
OM-625 |
600-625mm |
|
|
103-162 |
OM-650 |
625-650mm |
|
|
103-163 |
OM-675 |
650-675mm |
|
|
103-164 |
OM-700 |
675-700mm |
|
|
103-165 |
OM-725 |
700-725mm |
|
|
103-166 |
OM-750 |
725-750mm |
|
|
103-167 |
OM-775 |
750-775mm |
|
|
103-168 |
OM-800 |
775-800mm |
|
|
103-169 |
OM-825 |
800-825mm |
|
|
103-170 |
OM-850 |
825-850mm |
|
|
103-171 |
OM-875 |
850-875mm |
|
|
103-172 |
OM-900 |
875-900mm |
|
|
103-173 |
OM-925 |
900-925mm |
|
|
103-174 |
OM-950 |
925-950mm |
|
|
103-175 |
OM-975 |
950-975mm |
|
|
103-176 |
OM-1000 |
975-1000mm |
产品尺寸图：
|
型号 |
测量范围 |
L |
a |
b |
c |
|
M110-25 |
0-25mm |
0 |
9 |
8 |
2.5 |
|
M110-50 |
25-50mm |
25 |
10 |
38 |
|
|
OM-75 |
50-75mm |
50 |
12 |
49 |
|
|
OM-100 |
75-100mm |
75 |
14 |
60 |
|
|
OM-125 |
100-125mm |
100 |
16.7 |
49 |
|
|
OM-150 |
125-150mm |
125 |
18.8 |
94 |
5.3 |
|
OM-175 |
150-175mm |
150 |
19.1 |
106 |
5.7 |
|
OM-200 |
175-200mm |
175 |
18.2 |
118 |
3.1 |
|
OM-225 |
200-225mm |
200 |
16.8 |
130 |
6.3 |
|
OM-250 |
225-250mm |
225 |
18 |
143 |
6.7 |
|
OM-275 |
250-275mm |
250 |
156 |
5.5 |
|
|
OM-300 |
275-300mm |
275 |
169 |
6.5 |
|
|
OM-325 |
300-325mm |
300 |
28 |
187 |
|
|
OM-350 |
325-350mm |
325 |
199 |
18 |
|
|
OM-375 |
350-375mm |
350 |
212 |
||
|
OM-400 |
375-400mm |
375 |
224 |
||
|
OM-425 |
400-425mm |
400 |
236 |
||
|
OM-450 |
425-450mm |
425 |
248 |
||
|
OM-475 |
450-475mm |
450 |
261 |
||
|
OM-500 |
475-500mm |
475 |
273 |
||
|
OM-525 |
500-525mm |
500 |
307 |
40 |
|
|
OM-550 |
525-550mm |
525 |
15 |
||
|
OM-575 |
550-575mm |
550 |
332 |
40 |
|
|
OM-600 |
575-600mm |
575 |
15 |
||
|
OM-625 |
600-625mm |
600 |
335 |
40 |
|
|
OM-650 |
625-650mm |
625 |
15 |
||
|
OM-675 |
650-675mm |
650 |
382 |
40 |
|
|
OM-700 |
675-700mm |
675 |
15 |
||
|
OM-725 |
700-725mm |
700 |
405 |
40 |
|
|
OM-750 |
725-750mm |
725 |
15 |
||
|
OM-775 |
750-775mm |
750 |
430 |
40 |
|
|
OM-800 |
775-800mm |
775 |
15 |
||
|
OM-825 |
800-825mm |
800 |
455 |
40 |
|
|
OM-850 |
825-850mm |
825 |
15 |
||
|
OM-875 |
850-875mm |
850 |
480 |
40 |
|
|
OM-900 |
875-900mm |
875 |
15 |
||
|
OM-925 |
900-925mm |
900 |
505 |
40 |
|
|
OM-950 |
925-950mm |
925 |
15 |
||
|
OM-975 |
950-975mm |
950 |
530 |
40 |
|
|
OM-1000 |
975-1000mm |
975 |
15 |
规格
平面度 : 测量范围小于 300mm 型为 0.6?m
测量范围大于 300mm 型为 1μm
平行度 : (2+ 最大测量范围 )μm (小数圆整）
精度 :±(1+ 最大测量长度 )μm (小数圆整)
