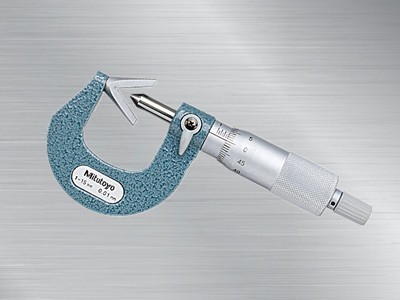

日本三丰V型测砧千分尺114-102,114-101千分尺，114系列VM3-25的5沟V型测砧千分尺，测量凹槽个数为奇数刀具（如丝锥，铰刀，铣刀）的外径尺寸，带有恒定测力的装置。
177-2781-6361
日本三丰V型测砧千分尺114-102,114-101千分尺，114系列VM3-25的5沟V型测砧千分尺，测量凹槽个数为奇数刀具（如丝锥，铰刀，铣刀）的外径尺寸，带有恒定测力的装置。

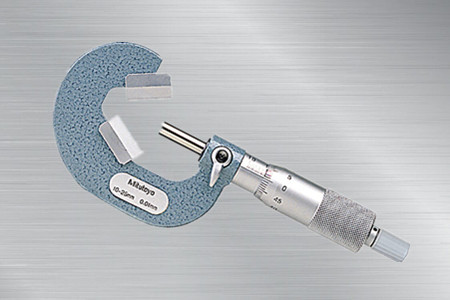

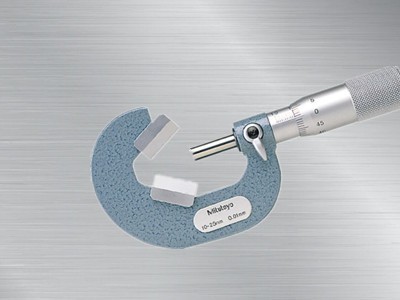

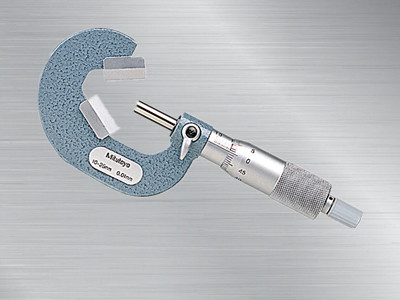

日本三丰V型测砧千分尺114-102
114-102V型测砧千分尺
日本三丰V型测砧千分尺
产品特点：
1.测量凹槽个数为奇数的刀具(如丝锥，铰刀，铣刀) 的外径尺寸；
2.测量间距尺寸参见“精密量仪· 量具的小知识”；
3.测量面为硬质合金；
4.带有恒定测力的装置。
产品参数：
|
普通测砧，测微螺杆（带硬质合金头）货号 |
型号 |
测量范围 |
分度值 |
备注 |
测砧 |
|
114-204 |
VM3-25W(MB-5) |
2.3-25mm |
0.01mm |
- |
60° |
|
普通测微螺杆（带硬质合金头） |
|||||
|
114-101 |
VM3-15(MB-5) |
1-15mm |
0.01mm |
带有凹槽 |
60° |
|
114-102 |
VM3-25(MB-10) |
10-25mm |
|||
|
114-103 |
VM3-40(MB-25) |
25-40mm |
- |
||
|
114-104 |
VM3-55(MB-40) |
40-55mm |
|||
|
114-105 |
VM3-70(MB-55) |
55-70mm |
|||
|
114-106 |
VM3-85(MB-70) |
70-85mm |
|||
|
114-107 |
VM3-100(MB-5) |
85-100mm |
|||
|
114-161 |
VM3-15P(MB-5) |
1-15mm |
|||
|
114-162 |
VM3-25P(MB-10) |
10-25mm |
|||
·关于VM-MX/MXP的功能，但是VM-MX/MXP不属于防水规格。本类型的原点设置属于自由预设型，连接电缆（选件）只能使用防水专用型。
·（）：标准附件V型测砧千分尺用。
·*1：需要定制。

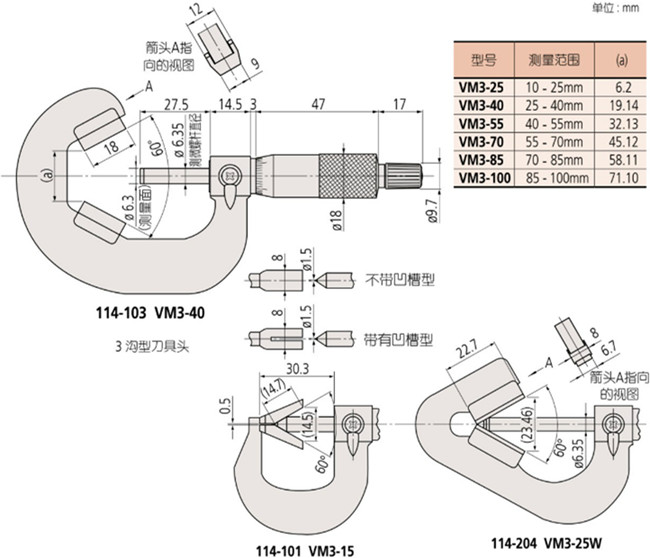

产品尺寸图：
产品规格：
精度：
±（3+最大测量长度/25）μm（小数圆整）
平面度：114系列0.6μm（测微螺杆）、1.3μm（测砧）
不包括量化误差
