日本三丰偏置数显卡尺573-601-20，573系列NTD10-15PMX数显卡尺，主尺量爪可以测量阶差断面和难以测量的工件的尺寸，IP67绝对数显卡尺，可测量阶差，数显尺框运行平稳舒适。
177-2781-6361
日本三丰偏置数显卡尺573-601-20，573系列NTD10-15PMX数显卡尺，主尺量爪可以测量阶差断面和难以测量的工件的尺寸，IP67绝对数显卡尺，可测量阶差，数显尺框运行平稳舒适。

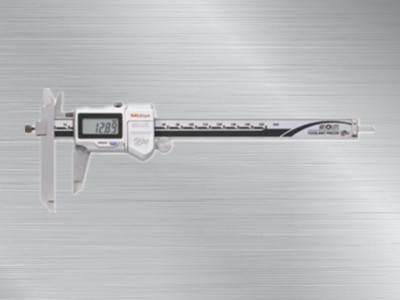

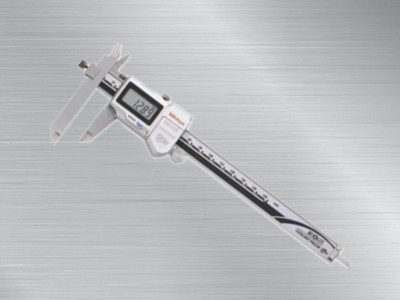

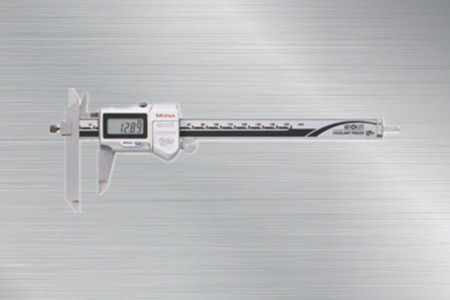

日本三丰偏置数显卡尺573-601-20
573-601-20数显卡尺
日本三丰偏置数显卡尺
产品特点：
573，536系列偏置卡尺NTD10·NT10

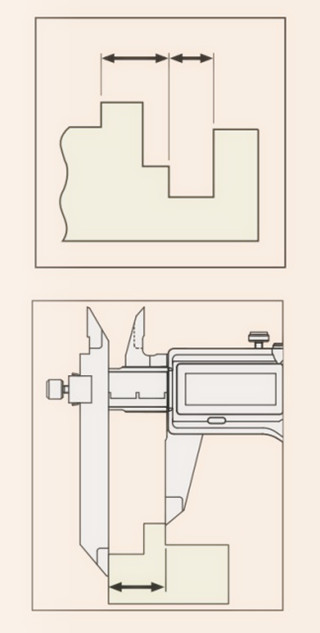

1.主尺量爪可以测量阶差断面和难以测量的工件的尺寸；
2.IP67绝对数显卡尺；
3.可测量阶差；
4.数显尺框运行平稳舒适；
5.对有测量数据输出接口的型号，可被应用于统计过程控制和测量系统中。
通过参数
精度：参见规格
量化误差：不包括量化误差
显示：液晶显示
最大响应速度：无限制
刻度类型：ABSOLUTE电磁感应式线性编码器
电池SR44（1个）：938882
用于数显显示（标准附件）
电池寿命：正常使用情况下约为5年
（测量范围30mm为1年）
尘/水防护等级：达到IP67防护等级（IEC6 0529)*
*使用后请进行防锈处理。
规格：
数显型
|
货号 |
型号 |
测量范围* |
分辨力 |
精度 |
|
573-601-20 |
NTD10-P15M |
0-150mm |
0.01mm |
±0.02mm |
|
573-611-20* |
NTD10-P15K |
|||
|
573-602-20 |
NTD10-P20M |
0-200mm |
±0.02mm |
|
|
573-612-20* |
NTD10-P20K |
|||
|
573-604 |
NTD10-30PMX |
0-300mm |
±0.03mm |
|
|
573-614* |
NTD10-30PKX |
*没有拇指滚轮
普通型：
|
货号 |
型号 |
测量范围 |
分度值 |
精度 |
|
536-101 |
NT10-15 |
0-150mm |
0.05mm |
±0.05mm |
|
536-102 |
NT10-20 |
0-200mm |
±0.05mm |
|
|
536-103 |
NT10-30 |
0-300mm |
±0.08mm |

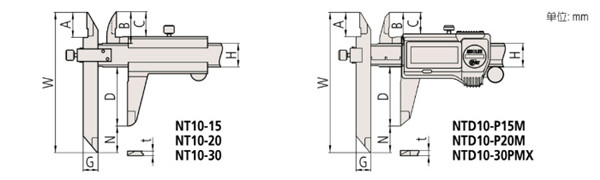

产品尺寸图：
|
型号 |
A |
B |
C |
D |
G |
H |
N |
W |
t |
|
NTD10-P15M |
16.5 |
21 |
14.6 |
40 |
10 |
16 |
(18) |
95 |
3.5 |
|
NTD10-P15K |
20 |
24.5 |
18.1 |
50 |
(4) |
||||
|
NTD10-30PMX |
22 |
27.5 |
19.8 |
64 |
15 |
20 |
(23.5) |
135 |
3.8 |
|
NTD15 |
17 |
21.5 |
17 |
40 |
10 |
16 |
(18) |
95 |
3 |
|
NTD20 |
20.5 |
25 |
20.5 |
50 |
(4) |
||||
|
NTD30 |
22 |
27.5 |
22 |
64 |
15 |
20 |
(23.5) |
135 |
3.8 |
*不带微动装置
