日本三丰内径表511-201,511系列CG-S18A用于小孔，该量具配备的可更换测头均由高级工具钢制成，指针式指示表由坚固的保护罩完全保护，环规可选，用于测量前，帮助准确设置内径表。
177-2781-6361
日本三丰内径表511-201,511系列CG-S18A用于小孔，该量具配备的可更换测头均由高级工具钢制成，指针式指示表由坚固的保护罩完全保护，环规可选，用于测量前，帮助准确设置内径表。

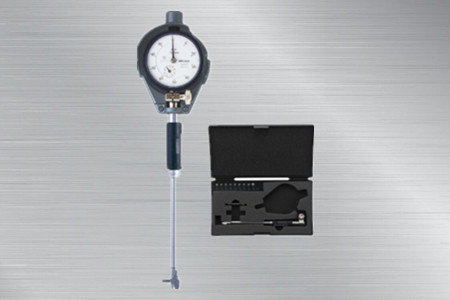

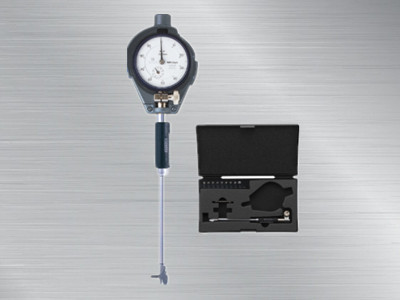

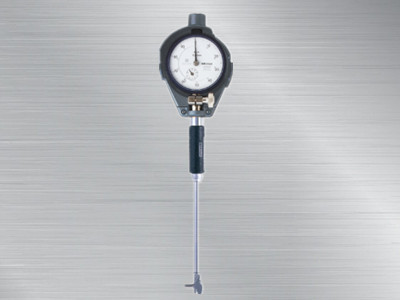

日本三丰内径表511-201
511-201内径表
日本三丰mitutoyo内径表
产品特点：
内径表
511系列用于小孔CG-SA
1.该量具配备的可更换测头均由高级工具钢制成；
2.指针式指示表由坚固的保护罩完全保护；
3.指针式指示表和防护罩都是选件，有一些指示表和保护罩不能与这些内径表使用；
4.环规可选，用于测量前，帮助准确设置内径表。
规格
|
货号 |
型号 |
测量范围 |
活动测头行程 |
测力 |
导轨测力 |
套装内容 |
测量深度 |
||||
|
内径表 |
指针式指示表 |
指示表保护罩 |
可更换测头 |
可更换垫圈 |
|||||||
|
511-209 |
CG-S10A |
6-10mm |
0.5mm |
2N或更少 |
- |
511-209 |
不提供 |
不提供 |
9个 |
不提供 |
50mm |
|
511-201 |
CG-S18A |
10-18.5mm |
0.6mm |
6N或更少 |
511-201 |
1个 |
100mm |
||||
|
511-210 |
- |
6-10mm |
0.5mm |
2N或更少 |
- |
511-209 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
9个 |
不提供 |
50mm |
|
511-203 |
- |
10-18.5mm |
0.6mm |
6N或更少 |
511-201 |
1个 |
100mm |
||||
|
511-211 |
- |
6-10mm |
0.5mm |
2N或更少 |
- |
511-209 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
9个 |
不提供 |
50mm |
|
511-204 |
- |
10-18.5mm |
0.6mm |
6N或更少 |
511-201 |
1个 |
100mm |

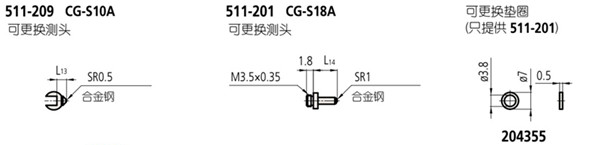

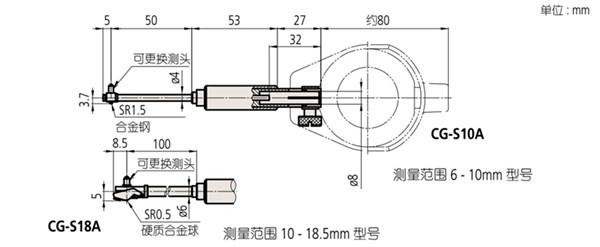

产品尺寸图：
|
型号 |
内径表（尺身） |
可更换测头 |
可更换垫圈 |
扳手 |
|||
|
标记号 |
零件号 |
尺寸*1 |
L13 |
零件号 |
零件号 |
||
|
CG-S10A |
511-209 |
1 |
952168 |
6.0mm |
1.2mm |
不提供 |
206709 |
|
2 |
952169 |
6.5mm |
1.7mm |
||||
|
3 |
952170 |
7.0mm |
2.2mm |
||||
|
4 |
952414 |
7.5mm |
2.7mm |
||||
|
5 |
952415 |
8.0mm |
3.2mm |
||||
|
6 |
952416 |
8.5mm |
3.7mm |
||||
|
7 |
952417 |
9.0mm |
4.2mm |
||||
|
8 |
952418 |
9.5mm |
4.7mm |
||||
|
9 |
952419 |
10.0mm |
5.2mm |
|
型号 |
内径表（尺身） |
可更换测头 |
可更换垫圈 |
扳手 |
|||
|
标记号 |
零件号 |
尺寸*1 |
L13 |
零件号 |
零件号 |
||
|
CG-S18A*2 |
511-211*2 |
1 |
204356 |
10.0mm |
2mm |
204355 |
204354 |
|
2 |
204357 |
11.0mm |
3mm |
||||
|
3 |
204358 |
12.0mm |
4mm |
||||
|
4 |
204359 |
13.0mm |
5mm |
||||
|
5 |
204360 |
14.0mm |
6mm |
||||
|
6 |
204361 |
15.0mm |
7mm |
||||
|
7 |
204362 |
16.0mm |
8mm |
||||
|
8 |
204363 |
17.0mm |
9mm |
||||
|
9 |
204364 |
18.0mm |
10mm |

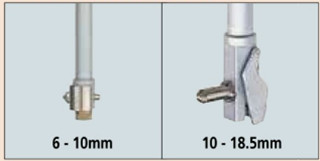

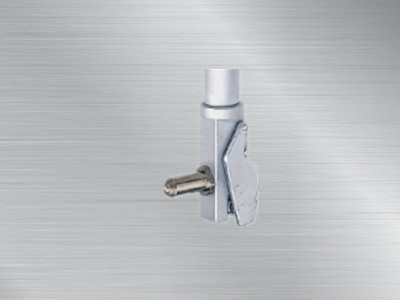

可更换测头和触点的特显图
规格：
精度：5μm
重复精度：2μm
相邻误差：2μm
选件：
-：指针式指示表
21DZA000：指示表保护罩
推荐指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-单转型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-单转型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，带有橡胶可拆保护罩的指示器不能使用。
