日本mitutoyo内凹槽型数显卡尺573-645-20，573系列内凹槽型NTD14G-P15M,专门设计用于测量难以测量的内侧位置，IP67绝对数显卡尺，平滑滑动操作模式，带数字显示屏型，对有测量数据输出接口的型号，可被应用于统计过程控制和测量系统中。
177-2781-6361
日本内凹槽型数显卡尺573-645-20，573系列内凹槽型NTD14G-P15M,专门设计用于测量难以测量的内侧位置，IP67绝对数显卡尺，平滑滑动操作模式，带数字显示屏型，对有测量数据输出接口的型号，可被应用于统计过程控制和测量系统中。

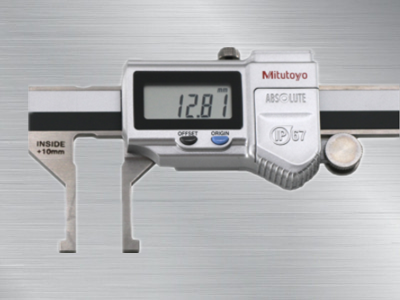

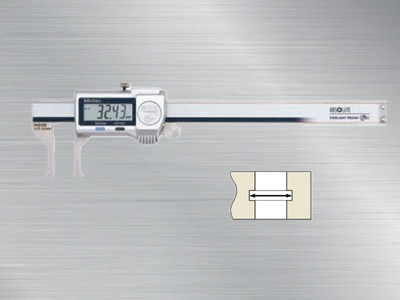

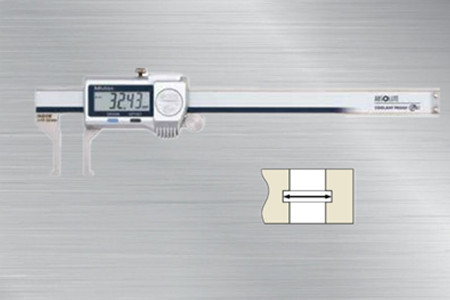

日本三丰内凹槽型卡尺573-645-20
573-645-20内凹型卡尺
日本三丰内凹槽型数显卡尺
产品特点：
ABSOLUTE内径卡尺
573,536系列刀刃型、内凹槽型、尖爪型
NTD14/14G/14P·NT14/14G/14P
1.专门设计用于测量难以测量的内侧位置;
2.IP67绝对数显卡尺;
3.平滑滑动操作模式，带数字显示屏型；
4.对有测量数据输出接口的型号，可被应用于统计过程控制和测量系统中。
通过参数
精度：参见规格
量化误差：不包括量化误差(数显型）
长度标准：ABSOLUTE电磁感应式线性编码器
最大响应速度：无限制
电池：SR44（1个）,938882
用于数显显示（标准附件）
电池寿命：正常使用情况下约为3年
尘/水防护等级：达到IP67防护等级（IEC 60529)*
*使用后请进行防锈处理。
规格：
数显型
|
货号 |
型号 |
测量范围 |
分辨力 |
精度 |
备注 |
|
573-642-20 |
NTD14-P20M |
10-200mm |
0.01mm |
±0.05mm |
刀刃型，可测量最小孔径：Φ10mm |
|
573-643-20* |
NTD14-P20K |
||||
|
573-645-20** |
NTD14G-P15M |
10.1-160mm |
±0.05mm |
内凹槽型，可测量最小孔径：Φ10.1mm |
|
|
573-647-20* |
NTD14G-P15K |
||||
|
573-646-20** |
NTD14P-P15M |
20.1-1700mm |
±0.03mm |
尖爪型，可测量最小孔径：Φ20.1mm |
|
|
573-648-20* |
NTD14P-P15K |
*没有拇指滚轮
**带偏置功能，显示实际测量值

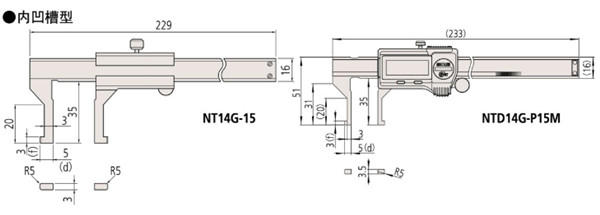

产品尺寸图：
|
型号 |
测量范围 |
c |
d |
e |
f |
g |
h |
l |
|
NT14P-15 |
150mm |
38 |
31 |
5 |
5 |
2 |
16 |
229 |
|
NT14P-30 |
300mm |
98 |
89 |
5 |
10 |
2 |
20 |
403 |
|
NT14P-45 |
450mm |
145 |
136 |
10 |
25 |
5 |
25 |
610 |
|
NT14P-60 |
600mm |
145 |
136 |
10 |
25 |
5 |
25 |
750 |
选件：
IT/DP/MUX连接电缆
05CZA624：带有数据开关的SPC电缆（1m）
05CZA625：带有数据开关的SPC电缆（2m）
USB Input Tool
06AFM380A：SPC电缆USB-ITN-A(2m）
U-WAVE-T连接电缆
02AZD790A:含数据按钮的U-WAVE用SPC电缆（160mm）
02AZE140A：脚踏开关用SPC电缆

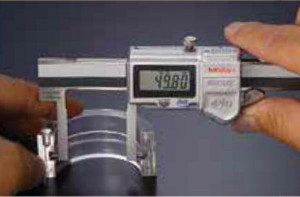

产品案例图：
