日本三丰mitutoyo内径表511-702,511系列CG-60AX内径表，原有精度不变的条件下，提供一个更长的行程，接触点使用碳化合金，确保高耐用性和耐磨性，使用一个带有海绵结构的大握柄来辅助高精度测量，有效降低50%的操作者手的热传递。
177-2781-6361
日本三丰mitutoyo内径表511-702,511系列CG-60AX内径表，原有精度不变的条件下，提供一个更长的行程，接触点使用碳化合金，确保高耐用性和耐磨性，使用一个带有海绵结构的大握柄来辅助高精度测量，有效降低50%的操作者手的热传递。

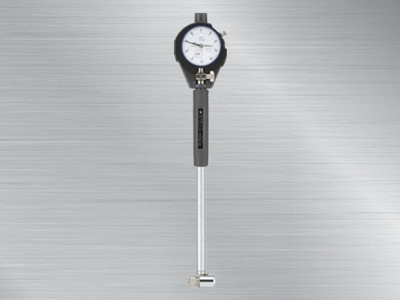

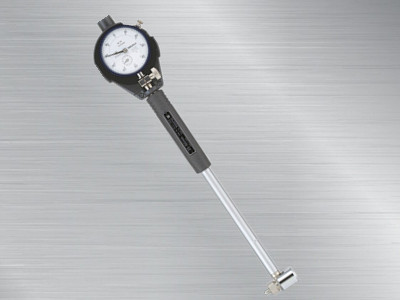

日本三丰mitutoyo内径表511-702
511-702内径表
日本三丰mitutoyo内径表
产品特点：
内径表
511系列CG-AX
1.原有精度不变的条件下，提供一个更长的行程；
2.接触点使用碳化合金，确保高耐用性和耐磨性；
3.使用一个带有海绵结构的大握柄来辅助高精度测量，有效降低50%的操作者手的热传递。
4.选用接长杆选件，可进行深孔测量；
5.指针式指示表和防护罩都是选件，有一些指示表和保护罩不能与这些内径表使用；
6.内径表检测器和一系列的环规可选。用于测量前，帮助内径表精确设置。
规格
|
货号 |
型号 |
测量范围 |
活动测头行程 |
测力 |
导轨测力 |
套装内容 |
测量深度 |
||||||
|
内径表 |
指针式指示表 |
指示表保护罩 |
可更换测头 |
可更换垫圈 |
副测头 |
测头扳手 |
|||||||
|
511-701 |
CG-35AX |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-701 |
不提供 |
不提供 |
9个 |
2个 |
不提供 |
1个 |
100mm |
|
511-702 |
CG-60AX |
35-60mm |
511-702 |
6个 |
4个 |
不提供 |
150mm |
||||||
|
511-703 |
CG-150AX |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-703 |
11个 |
1个 |
|||||
|
511-704 |
CG-160AX |
100-160mm |
511-704 |
13个 |
不提供 |
||||||||
|
511-705 |
CG-250AX |
160-250mm |
6N或更少 |
15N或更少 |
511-705 |
6个 |
7个 |
250mm |
|||||
|
511-706 |
CG-400AX |
250-400mm |
511-706 |
5个 |
1个 |
||||||||
|
511-721 |
- |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-701 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
9个 |
2个 |
不提供 |
1个 |
100mm |
|
511-722 |
- |
35-60mm |
511-702 |
6个 |
4个 |
不提供 |
150mm |
||||||
|
511-723 |
- |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-703 |
11个 |
1个 |
|||||
|
511-724 |
- |
100-160mm |
511-704 |
13个 |
不提供 |
||||||||
|
511-725 |
-1 |
160-250mm |
6N或更少 |
15N或更少 |
511-705 |
6个 |
7个 |
250mm |
|||||
|
511-726 |
- |
250-400mm |
511-706 |
5个 |
1个 |
||||||||
|
511-711 |
- |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-701 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
9个 |
2个 |
不提供 |
1个 |
100mm |
|
511-712 |
- |
35-60mm |
511-702 |
6个 |
4个 |
不提供 |
150mm |
||||||
|
511-713 |
- |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-703 |
11个 |
1个 |
|||||
|
511-714 |
- |
100-160mm |
511-704 |
13个 |
不提供 |
||||||||
|
511-715 |
- |
160-250mm |
6N或更少 |
15N或更少 |
511-705 |
6个 |
7个 |
250mm |
|||||
|
511-716 |
- |
250-400mm |
511-706 |
5个 |
1个 |
||||||||
|
511-921 |
- |
18-150mm |
- |
- |
- |
511-701 |
2046SB |
21DZA000 |
- |
- |
- |
- |
- |
|
511-922 |
- |
511-702 |
2109SB-10 |
||||||||||
|
511-925-10 |
- |
511-703 |
543-310B |

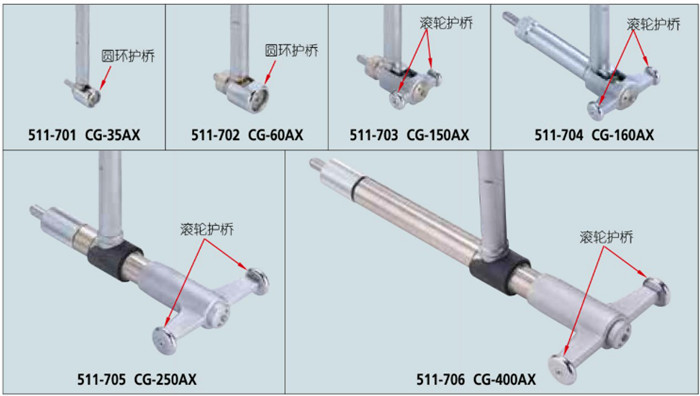

活动测头：

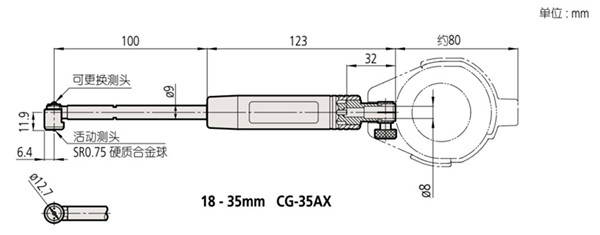

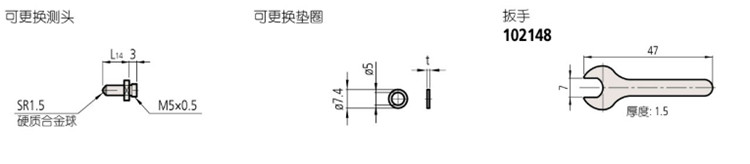

产品尺寸图：
|
型号 |
内径表（尺身） |
可更换测头 |
可更换垫圈 |
扳手 |
||||
|
标记号 |
零件号 |
尺寸*1 |
L13 |
零件号 |
t |
零件号 |
||
|
CG-35AX |
511-701 |
1 |
21DZA213A |
18mm |
2.5mm |
205623 205624 |
0.5mm 1.0mm |
102148 |
|
2 |
21DZA213B |
20mm |
4.5mm |
|||||
|
3 |
21DZA213C |
22mm |
6.5mm |
|||||
|
4 |
21DZA213D |
24mm |
8.5mm |
|||||
|
5 |
21DZA213E |
26mm |
10.5mm |
|||||
|
6 |
21DZA213F |
28mm |
12.5mm |
|||||
|
7 |
21DZA213G |
30mm |
14.5mm |
|||||
|
8 |
21DZA213H |
32mm |
16.5mm |
|||||
|
9 |
21DZA213G |
34mm |
18.5mm |
*1表示测量尺寸

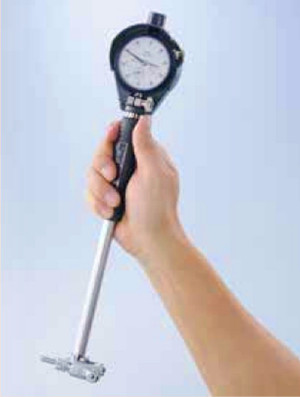

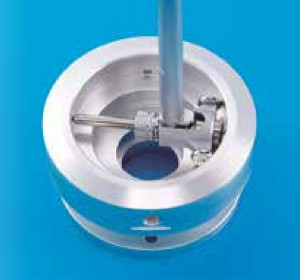

实物案例图：
规格：
精度：2μm
重复精度：0.5μm
相邻误差：1μm
选件：
-：指针式指示表
21DZA000：指示表保护罩
推荐指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-单转型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-单转型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，带有橡胶可拆保护罩的指示器不能使用。
