日本三丰mitutoyo盲孔型内径表511-415

日本三丰mitutoyo盲孔内径表511-415，511系列用于盲孔测量的内径表CGF-35X，可以测量孔底面的内径，测头和测砧的尖端全部为硬质合金，具有出色的耐久性和耐磨性，握柄面积增大和中空设计，有效降低低热传递对高精度测量的影响。

在线咨询

全国热线

177-2781-6361

产品特点product feature

: 日本三丰mitutoyo内径表

日本三丰mitutoyo盲孔内径表511-415，511系列用于盲孔测量的内径表CGF-35X，可以测量孔底面的内径，测头和测砧的尖端全部为硬质合金，具有出色的耐久性和耐磨性，握柄面积增大和中空设计，有效降低低热传递对高精度测量的影响。

产品展示Product show

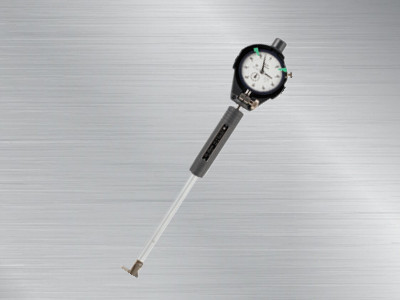

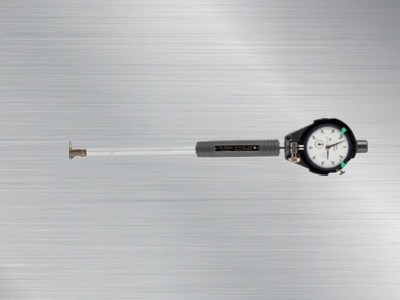

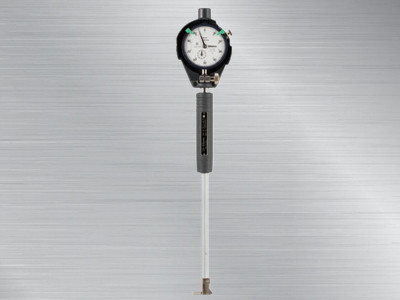

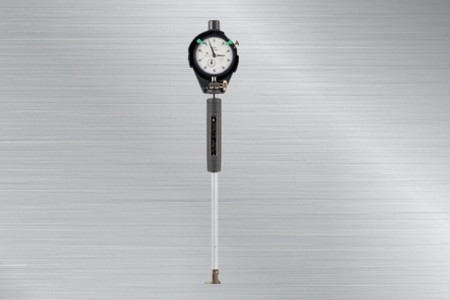

日本三丰mitutoyo盲孔内径表511-415
511-415内径表
日本三丰mitutoyo内径表

产品参数Product Parameter

产品特点：

内径表

　　511系列带测微头CGM-X用于盲孔CGF-X

1.可以测量孔底面的内径；

　　2.测头和测砧的尖端全部为硬质合金，具有出色的耐久性和耐磨性；

　　3.握柄面积增大和中空设计，有效降低低热传递对高精度测量的影响；

　　4.可使用其他指示表来替换推荐使用的指示表。*

　　*有一些指示表不能与内径表或者保护罩一起使用，如使用指针式指示表或数显指示表外的其他指示表，请联系我司。

　　5.可增加接长杆（选件）来测量深孔；

　　6.有内径表检测器和一系列的环规可选。用于测量前，帮助内径表精确设置。

规格

货号	型号	测量范围	测头的有效行程	测力	导轨测力	套装内容					测量深度
						内径表	指针式指示表	指示表保护罩	测微头	扳手
511-415	CGF-35X	15-35mm	1.2mm	4N或更少	6N或更少	511-415	不提供	不提供	11个	1个	150mm
511-416	CGF-60X	35-60mm				511-416			6个	4个
511-417	CGF-150X	50-150mm		5N或更少	10N或更少	511-417			11个
511-425	-	15-35mm	1.2mm	4N或更少	6N或更少	511-415	2046SB-10（分度值：0.01mm）	21DZA000	11个	1个	150mm
511-426	-	35-60mm				511-416			6个	4个
511-427	-	50-150mm		5N或更少	10N或更少	511-417			11个
511-435	-	15-35mm	1.2mm	4N或更少	6N或更少	511-415	2109SB-10(分度值：0.001mm）	21DZA000	11个	1个	150mm
511-436	-	35-60mm				511-416			6个	4个
511-477	-	50-150mm		5N或更少	10N或更少	511-417			11个

注：1）511-415/425/435型号有一个10mm副测头，511-417/427/437型号有一个50mm副测头。
　　2）不使用提供的标配测头，而去使用其它测头或者使用其它多个副测头增加测量范围都是不可取的。（不能保证测量精度的准确性）。

活动测头

活动测头

产品尺寸图：

型号

范围

L21

L16

CGF-35X

15-35mm

9.9

10.6

CGF-60X

35-60mm

14.3

18

CGF-150X

50-150mm

22.7

12

内径表（尺身）

可更换测头

可更换垫圈

副测头

标记号

货号

尺寸

L1

L22

R4

L14

货号

t

货号

L23

L19

511-415 CGF-35X (用于10mm副测头)

1

21DZA376A

15mm(25mm)

4.5mm

2.5mm

SR1mm

2mm

212127

0.5mm

21DAA563

2.5mm

10mm

2

21DZA376B

16mm(26mm)

5.5mm

3mm

3

21DZA376C

17mm(27mm)

6.5mm

4mm

4

21DZA376D

18mm(28mm)

7.5mm

5mm

5

21DZA376E

19mm(29mm)

8.5mm

6mm

6

21DZA376F

20mm(30mm)

9.5mm

SR1.5mm

7mm

7

21DZA376G

21mm(31mm)

10.5mm

8mm

8

21DZA376H

22mm(32mm)

11.5mm

9mm

9

21DZA376J

23mm(33mm)

12.5mm

10mm

10

21DZA376L

24mm(34mm)

13.5mm

11mm

11

21DZA376M

25mm(35mm)

14.5mm

12mm

511-416 CGF-60X

1

21DZA404A

35mm

17.5mm

7.5mm

SR1.5mm

10mm

212127 212128 212129 212130

0.5mm 1.0mm 2.0mm 3.0mm

-1

-1

-1

2

21DZA404B

40mm

22.5mm

15mm

3

21DZA404C

45mm

27.5mm

20mm

4

21DZA404D

50mm

32.5mm

25mm

5

21DZA404E

55mm

37.5mm

30mm

6

21DZA404F

60mm

42.5mm

35mm

511-417 CGF-150X (用于10mm副测头)

1

21DZA404A

50mm(100mm)

17.5mm

7.5mm

SR1.5mm

10mm

212127 212128 212129 212130

0.5mm 1.0mm 2.0mm 3.0mm

21DAA596

7.5mm

50mm

2

21DZA404B

55mm(105mm)

22.5mm

15mm

3

21DZA404C

60mm(110mm)

27.5mm

20mm

4

21DZA404D

65mm(115mm)

32.5mm

25mm

5

21DZA404E

70mm(120mm)

37.5mm

30mm

6

21DZA404F

75mm(125mm)

42.5mm

35mm

7

21DZA404G

80mm(130mm)

47.5mm

40mm

8

21DZA404H

85mm(135mm)

52.5mm

45mm

9

21DZA404J

90mm(140mm)

57.5mm

50mm

10

21DZA404L

95mm(145mm)

62.5mm

55mm

11

21DZA404M

100mm(150mm)

67.5mm

60mm

实物案例图：

规格：

　　精度：4μm

　　重复精度：1μm

　　相邻误差：1μm

　选件：

　　-：指针式指示表

　　21DZA000：指示表保护罩

　推荐指针式指示表：

　　公制型：

　　·2046SB （0.01mm）

　　·2972TB （0.01mm-单转型）

　　·2109SB-10 （0.001mm）

　　·2900SB-10（0.001mm-单转型）

　　推荐数显指示表

　　公制型：543-310B（0.001mm）
