日本三丰快速杠杆卡规523-121,523系列PSM-25R带表快速杠杆卡规，对批量生产的工件直接进行GO/NO-GO判断，台架式测量的设计理念，更易于准确测量。
177-2781-6361
日本三丰快速杠杆卡规523-121,523系列PSM-25R带表快速杠杆卡规，对批量生产的工件直接进行GO/NO-GO判断，台架式测量的设计理念，更易于准确测量。

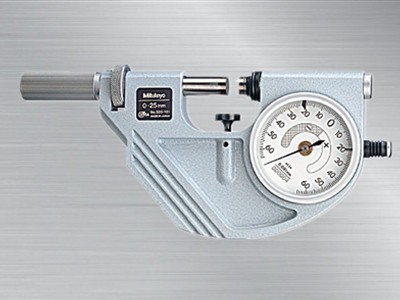

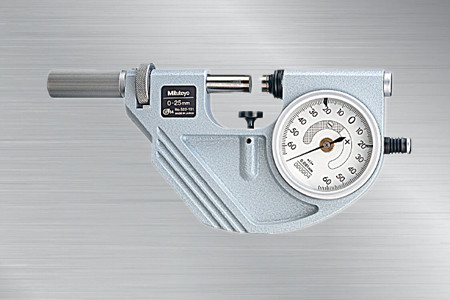

日本三丰快速杠杆卡规523-121
523-121杠杆卡规
日本三丰快速杠杆卡规
产品特点：
1.适合于大批量产品的测量
2.台架式测量的设计理念，更易于准确测量；
3.极大的提高了准确性：指示表误差和分度值为1μm；
4.达到IP54尘/水防护等级；
5.硬涂层表蒙：提高放油，抗划性能；
6.大尺寸指示表，易于读取；
7.公差指示器易于设定周期，方便用于GO/±NG；
8.全部机型标准装配调零功能；
9.标准装配适合于稳定性能差的工件测量德可调式工件限制器；
10.测量面为硬质合金。
产品参数：
|
货号 |
型号 |
测量范围 |
表盘分度值 |
测力 |
重量 |
|
523-121 |
PSM-25R |
0-25mm |
0.001mm |
5-10N |
740g |
|
523-122 |
PSM-50R |
25-50mm |
840g |
||
|
523-123 |
PSM-75R |
50-75mm |
950g |
||
|
523-124 |
PSM-100R |
75-100mm |
1080g |
产品尺寸图：
|
型号 |
测量范围 |
b |
d |
|
PSM-25R |
0-25mm |
25 |
31 |
|
PSM-50R |
25-50mm |
35 |
56 |
|
PSM-75R |
50-75mm |
47 |
81 |
|
PSM-100R |
75-100mm |
60 |
106 |
产品规格：
达到IP54尘/水防护等级
指示表：
指示范围：±0.06mm
重复指示精度：0.4μm
表盘指示精度：1μm
平面度：0.3μm
平行度：测量范围小于50mm型为0.6μm
测量范围大于50mm型为1μm
