日本三丰防水型百分表2046S-60,2系列防水型指针式百分表，0.01mm&0.001mm分度值，具有57mm外径的前框；所有所有型号都有限值爪和紧锁装置，高强度淬火不锈钢心轴，适于高强度测量。
177-2781-6361
日本三丰防水型百分表2046S-60,2系列防水型指针式百分表，0.01mm&0.001mm分度值，具有57mm外径的前框；所有所有型号都有限值爪和紧锁装置，高强度淬火不锈钢心轴，适于高强度测量。

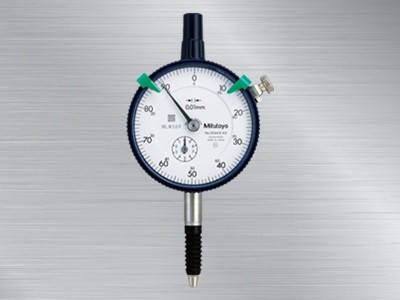

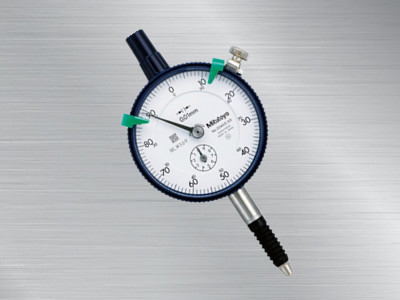

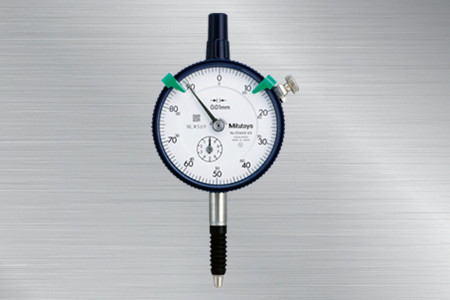

日本三丰防水型百分表2046S-60
2046S-60指针式百分表
日本三丰指针式百分表

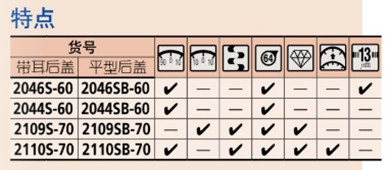

产品特点：
2系列标准型，0.01mm&0.001mm分度值
1.防水型指示表具有57mm外径的前框，安装有密封垫和可折保护罩，防止水和油的渗入；
2.所有所有型号都有限值爪和紧锁装置；
3.锁紧装置和提升杆*（选件）可装在左侧或右侧，这些零件可轻易组装而不需要借助工具；
4.高强度淬火不锈钢心轴，适于高强度测量；
5.使用硬质合金测针；
6.表蒙采用加硬图层，具有良好的高度防划和耐化学腐蚀性能。
产品参数：
|
货号 |
分度值 |
测量范围（测量范围/每圈行程） |
指示误差 |
重复精度 |
表盘读数值 |
测力 |
||||
|
带耳后盖 |
平型后盖 |
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
2046S-60 |
2046SB-60 |
0.01mm |
10mm（1mm） |
13μm |
3μm |
5μm |
10μm |
3μm |
±0-100 |
2.5N以下 |
|
2044S-60 |
2044SB-60 |
0.01mm |
5mm（1mm） |
12μm |
3μm |
5μm |
10μm |
3μm |
±0-100 |
2.5N以下 |
|
2109S-70 |
2109SB-70 |
0.001mm |
1mm（0.2mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
0-100-0 |
2.0N以下 |
|
2110S-70 |
2110SB-70 |
0.001mm |
1mm（0.1mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
±0-100 |
2.0N以下 |
*成品检查为纵向位置（测针向下的位置）进行可以保证精度。

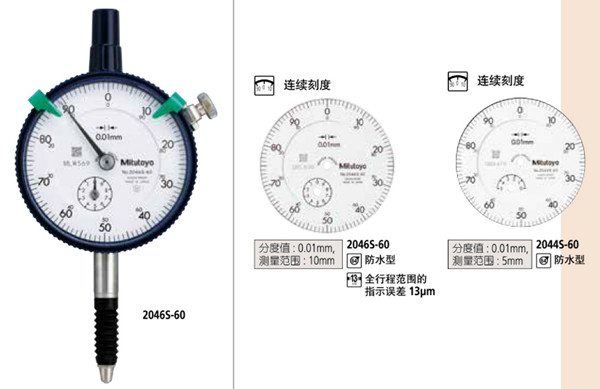

各型号表盘图：

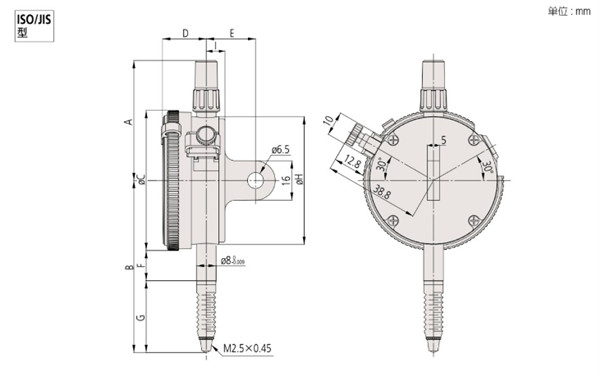

产品尺寸图：
图片解析：
|
货号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量(g) |
|
|
带耳后盖 |
平型后盖 |
||||||||||
|
2046S-60 |
48.8 |
70 |
57 |
17.7 |
20 |
12.3 |
29.2 |
52 |
7.6 |
146 |
137 |
|
2044S-60 |
48.8 |
70 |
57 |
17.7 |
20 |
12.3 |
29.2 |
52 |
7.6 |
147 |
138 |
|
2109S-70 |
48.8 |
65.3 |
57 |
17.7 |
20 |
12.3 |
24.3 |
52 |
7.6 |
149 |
140 |
|
2110S-70 |
48.8 |
67.5 |
57 |
17.7 |
20 |
12.3 |
26.7 |
52 |
7.6 |
150 |
141 |
