日本三丰短臂型内径表511-761,511系列CGB-35X内径表，缩短握柄一下的长度使其紧凑轻巧，柱塞行程不会影响准确性，硬质合金测头经久耐用，具有耐磨性，海绵结构的大握柄有助于高精度测量，将操作员的手部热传递减少50%。
177-2781-6361
日本三丰短臂型内径表511-761,511系列CGB-35X内径表，缩短握柄一下的长度使其紧凑轻巧，柱塞行程不会影响准确性，硬质合金测头经久耐用，具有耐磨性，海绵结构的大握柄有助于高精度测量，将操作员的手部热传递减少50%。

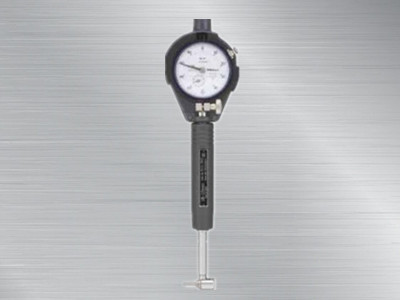

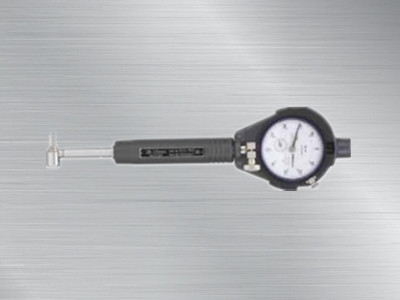

日本三丰短臂型内径表511-761
511-761内径表
日本三丰mitutoyo内径表
产品特点：
内径表
511系列CGB-X
1.缩短握柄一下的长度使其紧凑轻巧，柱塞行程不会影响准确性；
2.硬质合金测头经久耐用，具有耐磨性；
3.海绵结构的大握柄有助于高精度测量，将操作员的手部热传递减少50%；
4.指针式指示表和防护罩都是选件，有一些指示表和保护罩不能与这些内径表使用；
5.内径表检测器和一系列的环规可选。用于测量前，帮助内径表精确设置。
规格
|
货号 |
型号 |
测量范围 |
活动测头行程 |
测力 |
导轨测力 |
套装内容 |
测量深度 |
||||||
|
内径表 |
指针式指示表 |
指示表保护罩 |
可更换测头 |
可更换垫圈 |
副测头 |
测头扳手 |
|||||||
|
511-761 |
CGB-35X |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-761 |
不提供 |
不提供 |
9个 |
2个 |
不提供 |
1个 |
50mm |
|
511-762 |
CGB-60X |
35-60mm |
511-762 |
6个 |
4个 |
不提供 |
|||||||
|
511-763 |
CGB-150X |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-763 |
11个 |
1个 |
|||||
|
511-764 |
CGB-160X |
100-160mm |
511-764 |
13个 |
不提供 |
||||||||
|
511-771 |
-1 |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-761 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
9个 |
2个 |
不提供 |
1个 |
50mm |
|
511-772 |
-1 |
35-60mm |
511-762 |
6个 |
4个 |
不提供 |
|||||||
|
511-773 |
-1 |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-763 |
11个 |
1个 |
|||||
|
511-774 |
-1 |
100-160mm |
511-764 |
13个 |
不提供 |
||||||||
|
511-766 |
-1 |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-761 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
9个 |
2个 |
不提供 |
1个 |
50mm |
|
511-767 |
-1 |
35-60mm |
511-762 |
6个 |
4个 |
不提供 |
|||||||
|
511-768 |
-1 |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-763 |
11个 |
1个 |
|||||
|
511-769 |
-1 |
100-160mm |
511-764 |
13个 |
不提供 |
注：1）511-763提供一个50mm副测头
2）不使用提供的标配测头，而去使用其他测头或者使用其他多个副测头增加测量范围都是不可取的。（不可保证测量精度的准确性)

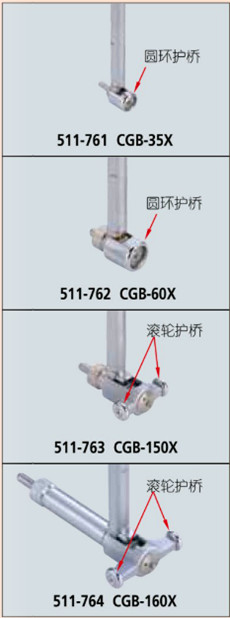

活动测头：
产品尺寸图：
|
型号 |
内径表（尺身） |
可更换测头 |
可更换垫圈 |
副测头 |
||||
|
标记号 |
零件号 |
尺寸*1 |
L13 |
零件号 |
t |
零件号 |
||
|
CGB-35X |
511-761 |
1 |
21DZA213A |
18mm |
2.5mm |
205623 205624 |
0.5mm 1.0mm |
102148 |
|
2 |
21DZA213B |
20mm |
4.5mm |
|||||
|
3 |
21DZA213C |
22mm |
6.5mm |
|||||
|
4 |
21DZA213D |
24mm |
8.5mm |
|||||
|
5 |
21DZA213E |
26mm |
10.5mm |
|||||
|
6 |
21DZA213F |
28mm |
12.5mm |
|||||
|
7 |
21DZA213G |
30mm |
14.5mm |
|||||
|
8 |
21DZA213H |
32mm |
16.5mm |
|||||
|
9 |
21DZA213G |
34mm |
18.5mm |
*1表示测量尺寸

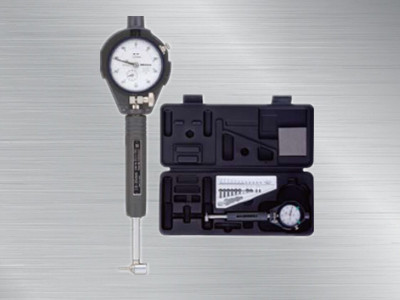

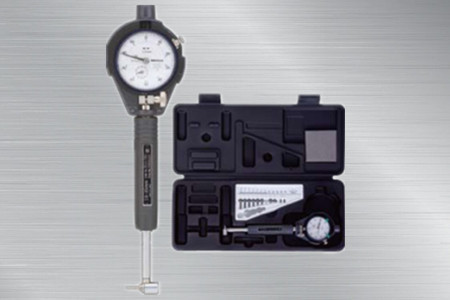

实物案例图：
规格：
精度：2μm
重复精度：0.5μm
相邻误差：1μm
选件：
-：指针式指示表
21DZA000：指示表保护罩
推荐指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-单转型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-单转型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，带有橡胶可拆保护罩的指示器不能使用。
