日本三丰薄片型千分尺122-101,122系列BLM-25的直进式测微螺杆型，测量端面为薄片型，使用于不易测量的凹槽。
177-2781-6361
日本三丰薄片型千分尺122-101,122系列BLM-25的直进式测微螺杆型，测量端面为薄片型，使用于不易测量的凹槽。

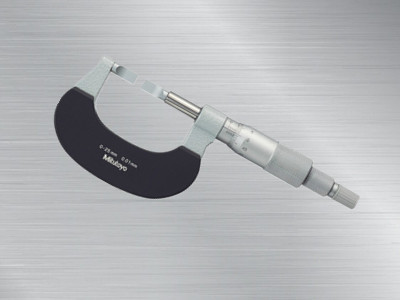

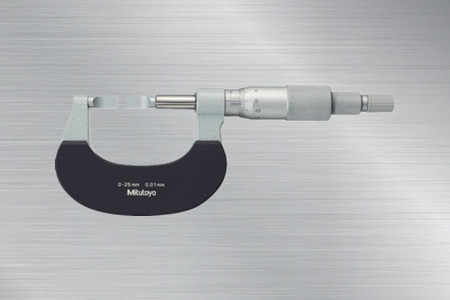

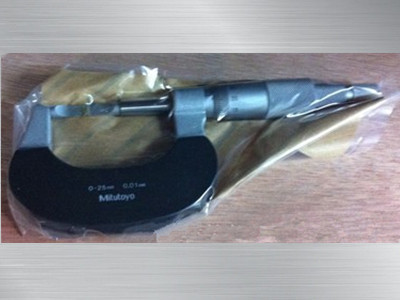

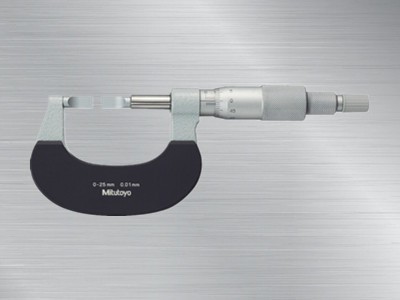

日本三丰薄片型千分尺122-101
122-101薄片型千分尺
日本三丰薄片型千分尺
产品特点：
1.测砧和测螺杆的端面为端面为薄片型，可用于测量花键轴、键槽等不易测量位置的凹槽尺寸；
2.可用硬质合金测量面；
3.直径式测螺杆型；
4.带有恒定测力的装置。
产品参数：
|
普通型货号 |
型号 |
测量范围 |
分辨力 |
备注 |
|
122-101 |
BLM-25 |
0-25mm |
0.01mm |
A型 |
|
122-102 |
BLM-50 |
25-50mm |
||
|
122-103 |
BLM-75 |
50-75mm |
||
|
122-104 |
BLM-100 |
75-100mm |
||
|
122-105 |
BLM-125 |
100-125mm |
||
|
122-106 |
BLM-150 |
125-150mm |
||
|
122-107 |
BLM-175 |
150-175mm |
||
|
122-108 |
BLM-200 |
175-200mm |
||
|
122-109 |
BLM-225 |
200-225mm |
||
|
122-110 |
BLM-250 |
225-250mm |
||
|
122-115 |
BLM-275 |
250-275mm |
||
|
122-116 |
BLM-300 |
275-300mm |
||
|
122-111 |
BLM-25/.4T |
0-25mm |
B型 |
|
|
122-112 |
BLM-50/.4T |
25-50mm |
||
|
普通测微螺杆（带硬质合金头） |
||||
|
122-161 |
BLM-25W |
0-25mm |
0.01mm |
c型 |
|
122-162 |
BLM-50W |
25-50mm |
||
|
122-141 |
BLM-25W/.4T |
0-25mm |
D型 |
|
|
122-142 |
BLM-50W/.4T |
25-50mm |
||
|
数显型Quickmike型（LCD）（带硬质合金头） |
||||
|
422-270-30 |
BLM-25MXW |
0-25mm |
0.001mm |
c型 |
|
422-271-30 |
BLM-25MXW/.4T |
D型 |
||
注：1）数显型和422-230-30型提供一个隔热罩作为标准配件。
本类型不属于防水规格。
产品尺寸图：
|
型号 |
测量范围 |
L |
a |
b |
c |
|
BLM-25MX |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-50MX |
25-50mm |
25 |
12.2 |
50 |
12.6 |
|
BLM-75MX |
50-75mm |
50 |
14.6 |
57 |
13 |
|
BLM-100MX |
75-100mm |
75 |
16.7 |
76 |
16 |
|
BLM-25MX/.4T |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-50MX/.4T |
25-50mm |
25 |
.12.2 |
50 |
12.6 |
|
BLM-25MXW |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-25MXW/.4T |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-25 |
0-25mm |
0 |
7.8 |
32 |
15 |
|
BLM-50 |
25-50mm |
25 |
12.2 |
49 |
14.5 |
|
BLM-75 |
50-75mm |
50 |
14.6 |
60 |
14.5 |
|
BLM-100 |
75-100mm |
75 |
16.7 |
79 |
17.5 |
|
BLM-125 |
100-125mm |
100 |
18.8 |
94 |
17.9 |
|
BLM-150 |
125-150mm |
125 |
19.1 |
106 |
18.3 |
|
BLM-175 |
150-175mm |
150 |
18.2 |
118 |
18.5 |
|
BLM-200 |
175-200mm |
175 |
16.8 |
130 |
18.9 |
|
BLM-225 |
200-225mm |
200 |
18 |
143 |
17.7 |
|
BLM-250 |
225-250mm |
225 |
156 |
18.7 |
|
|
BLM-275 |
250-275mm |
250 |
169 |
||
|
BLM-300 |
275-300mm |
275 |
181 |
||
|
BLM-30QM |
0-30mm |
0 |
8.5 |
36 |
|
|
BLM-55QM |
25-55mm |
25 |
10.3 |
47 |
13.5 |
产品规格：
选件：
连接电缆
1m: 05CZA662
2m: 05CZA663
USB Input Tool
USB-ITN-E (2m): 06AFM380E
U-WAVE-T 连接电缆
02AZD790E(160mm)
02AZE140E:脚踏开关用
Quickmike
Quickmike的快速进给速度可达10mm/rev
可快速测量不同形状的工件。
垂直方向上的测砧和测微螺杆之间的偏差。
