日本三丰比较仪台架215-405-10，215系列比较仪台架BSB，有一个稳固的铸铁基座，可以进行精密测量,局部锯齿状测砧能防止非常平的工件移动,2.3μm (或更高) 的平面度有助于精确测量,215-405-10 型的锯齿状测砧为 110×110mm。
177-2781-6361
日本三丰比较仪台架215-405-10，215系列比较仪台架BSB，有一个稳固的铸铁基座，可以进行精密测量,局部锯齿状测砧能防止非常平的工件移动,2.3μm (或更高) 的平面度有助于精确测量,215-405-10 型的锯齿状测砧为 110×110mm。

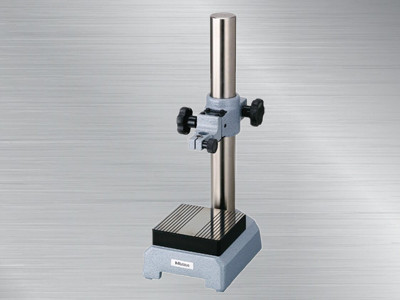

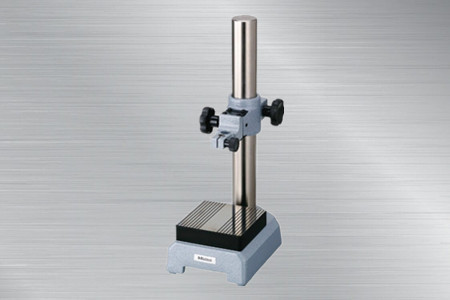

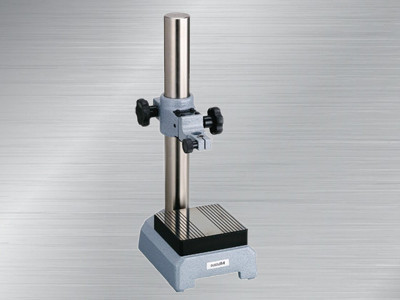

日本三丰比较仪台架215-405-10
215-405-10比较仪台架
日本三丰比较仪台架
产品特点：
215 系列比较仪台架
1. 比较仪台架有一个稳固的铸铁基座，可以进行精密测量；

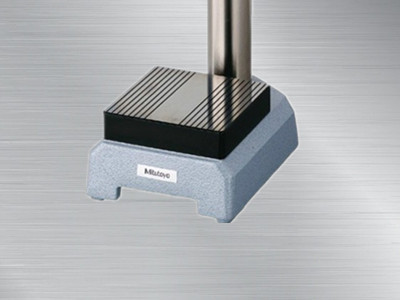

2.局部锯齿状测砧能防止非常平的工件移动,2.3μm (或更高) 的平面度有助于精确测量；
3.215-505-10 型配有螺纹柱，这样可轻松且精确地进行粗调。
4.215-405-10 型的锯齿状测砧为 110×110mm。
215-505-10 型的锯齿形测砧为 150×150mm。
规格：
|
货号 |
型号 |
方型测砧尺寸 (W x D) |
立柱行程 |
轴套孔 |
备注 |
|
215-405-10 |
BSB-20X |
110 x 110mm |
235mm |
ø8mm, ø9.53mm |
带有 1mm 范围内的微调 |
|
215-505-10 |
BSC-30HX |
150 x 150mm |
275mm |
ø8mm, ø9.53mm, ø20mm |
带有全程微调 |
* 安装孔与测砧的垂直度 ：小于 0.4mm/100mm
* 请注意当在这些支架上安装高精度光栅式测微仪时 (分辨力小于 0.1μm)，安装孔与测砧的垂直度会影响指示表数值

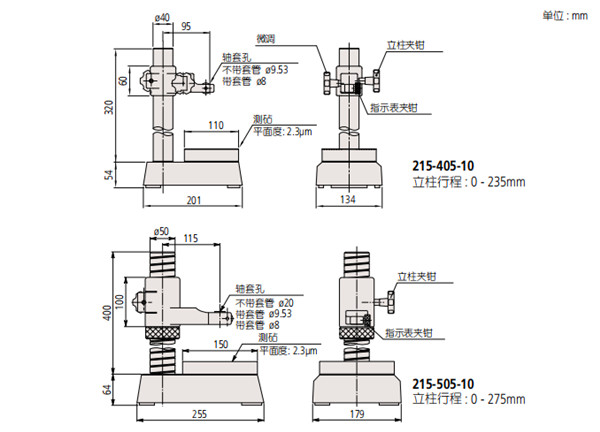

产品尺寸：
选件
21JAA329: 21JAA329: Φ8mm 套管 *
21JAA330: Φ9.53mm 套管 *
21JAA331: Φ15mm 套管 *
* 仅适于 215-505-10 型

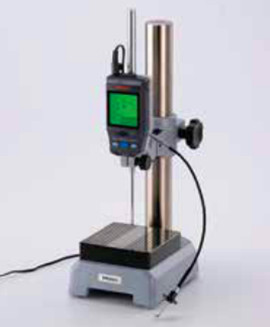

使用数显指示表 ID-H 的应用
