日本三丰凹槽千分尺146-222，146系列GVM-25NR千分尺，带有凸缘的测微螺杆和测砧，可用来测量凹槽内孔和管材内凹槽深度和位置关系，槽宽测量的专用千分尺。
177-2781-6361
日本三丰凹槽千分尺146-222，146系列GVM-25NR千分尺，带有凸缘的测微螺杆和测砧，可用来测量凹槽内孔和管材内凹槽深度和位置关系，槽宽测量的专用千分尺。

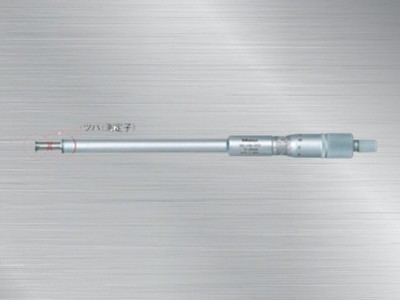

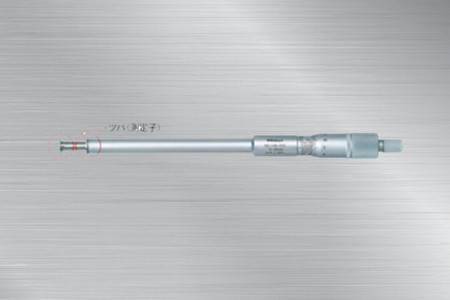

日本三丰凹槽千分尺146-222
146-222千分尺
日本三丰凹槽千分尺
产品特点：

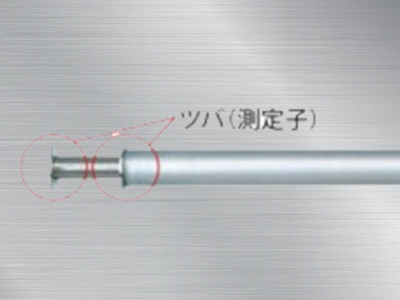

1.带有凸缘的测微螺杆和测砧，可用来测量凹槽内孔和管材内凹槽深度和位置关系；
2.双向棘轮锁紧装置；
3.测量内径和外径时（0-25mm除外），需要用标准规设置原点。
产品参数：
|
旋转测微螺杆型货号 |
型号 |
外部测量范围 |
内部测量范围 |
分度值 |
精度 |
凸缘 |
|
146-121 |
GVM-25SR |
0-25mm |
1.6-26.5mm |
0.01mm |
±10μm |
Φ6.35mm |
|
146-122 |
GVM-25R |
Φ12.7mm |
||||
|
146-123 |
GVM-50R |
25-50mm |
26.5-51.5mm |
|||
|
146-124 |
GVM-75R |
50-75mm |
51.5-76.5mm |
|||
|
146-125 |
GVM-100R |
75-100mm |
76.5-101.5mm |
|||
|
直进式测微螺杆型 |
||||||
|
146-221 |
GVM-25SNR |
0-25mm |
1.6-26.5mm |
0.01mm |
±10μm |
Φ6.35mm |
|
146-222 |
GVM-25NR |
Φ12.7mm |
||||
|
146-223 |
GVM-50NR |
25-50mm |
26.5-51.5mm |
|||
|
146-224 |
GVM-75NR |
50-75mm |
51.5-76.5mm |
|||
|
146-225 |
GVM-100NR |
75-100mm |
76.5-101.5mm |
产品尺寸图：
产品规格：
平行度：10μm
