日本东日脱跳式扭力扳手CL

日本东日脱跳式扭力扳手CL，可换头可调式扭力扳手，常见型号CL100NX15D、CL100NX15D和CL420NX22D，通过使用交换头，可将一把扳手，变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用；达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成；通过旋钮和刻度可以轻松调整扭矩设置。

在线咨询

全国热线

177-2781-6361

产品特点product feature

: 日本东日TOHNICHI脱跳式扭力扳手

日本东日脱跳式扭力扳手CL，可换头可调式扭力扳手，常见型号CL100NX15D、CL100NX15D和CL420NX22D，通过使用交换头，可将一把扳手，变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用；达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成；通过旋钮和刻度可以轻松调整扭矩设置。

产品展示Product show

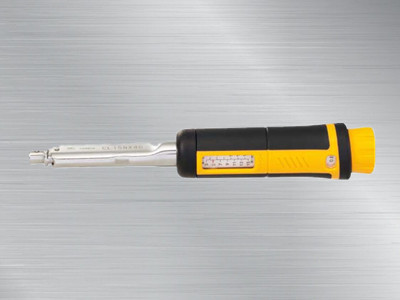

日本东日脱跳式扭力扳手CL15NX8D

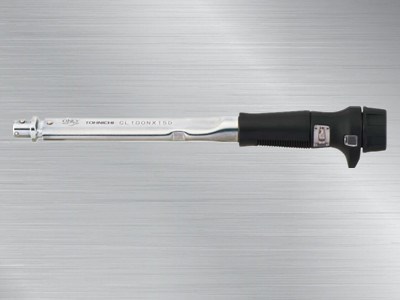

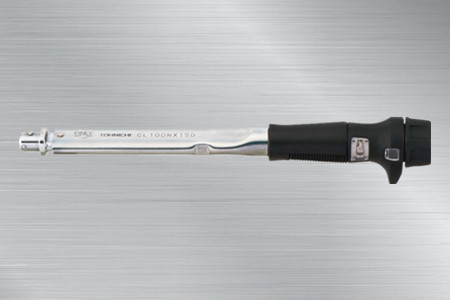

日本东日脱跳式扭力扳手CL100NX15D

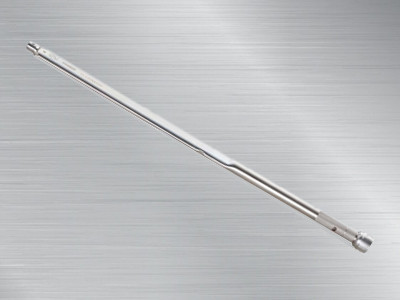

东日脱跳式扭力扳手CL420NX22D

产品参数Product Parameter

产品特点：

1.带交换头，与QL/QLE2型号拥有相同特性。

　　2.通过使用交换头，可将一把扳手，变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用。

　　3.达到设定扭矩时，内置的肘节装置会发出清晰的“咔嗒”声音信号，表明紧固完成。

　　4.通过旋钮和刻度可以轻松调整扭矩设置。

　　5.使用内置扭矩调整手柄无需专用工具就可简单地进行CLE550N2～CLE1200N2的扭矩变更。

　　6.CL2N～25N5附带大刻度的树脂手柄。

　　7.CL50N～280N附带树脂手柄，CL420N附带滚花手柄。

　　8.CLE550N2～1200N2拆分成扭力扳手本体和延长手柄两部分，可以紧凑地收起来。

　　9.CL25N5X10D、CL50NX12D、CL50NX15D、CL100NX15D、CL140NX15D可以使用AH型可调式扳头（活动式交换头）。

适用范围：适用于紧固生产线上的各种螺栓。

彩色帽：

彩色帽

大刻度

大刻度

规格：精度±3%

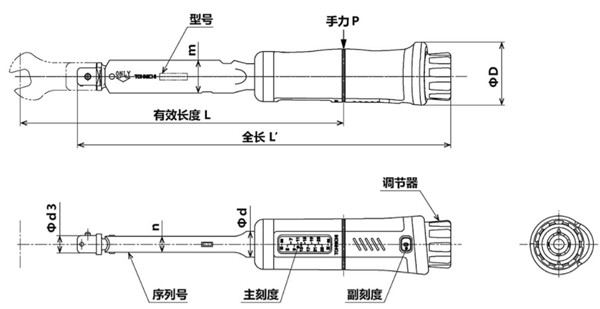

国际单位制型号			CL2NX8D	CL5NX8D	CL10NX8D	CL15NX8D	CL25N5X10D
扭矩范围［N·m］	最小～最大		0.4～2	1～5	2～10	3～15	5～25
	刻度		0.02	0.05	0.1		0.2
公制型号			20CL	50CL	100CL	150CL	225CL5
扭矩范围［kgf·cm］	最小～最大		4～20	10～50	20～100	30～150	50～250
	刻度		0.2	0.5	1		2.5
美制型号			CL15IX8D	CL30IX8D	CL50IX8D	CL100IX8D	CL200IX10D
扭矩范围［lbf·in］	最小～最大		3～15	6～30	10～50	20～100	40～200
	刻度		0.1	0.2	0.5		2.5
适用螺栓	普通钢制螺栓		M4	M5、M6	（M7）	M8
	高压螺栓		（M3.5）	（M4.5）	M6	（M6）M7	（M7）
最大手力［N］			14.5	36.4	61.5	92.3	133.7
尺寸［mm］	有效长度	L	137.5		162.5		187
	全长	L’	173.5		198.5		216
	扳头	d3	8				10
	本体	m	19
		n	9.2
		d	15
		D	37
重量［kg］			0.24 0.26 0.3

精度±3%

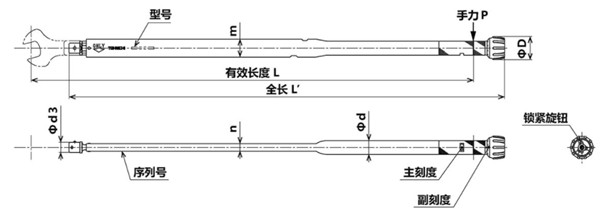

国际单位制型号			CL50NX12D	CL50NX15D	CL100NX15D	CL140NX15D	CL200NX19D	CL280NX22D	CL420NX22D
扭矩范围［N·m］	最小～最大		10～50		20～100	30～140	40～200	40～280	60～420
	刻度		0.5		1		2
公制型号			450CL3	500CL3	900CL3	1400CL3	1800CL3	2800CL3	4200CL3
扭矩范围［kgf·cm/kgf·m］	最小～最大		kgf·cm 100～500		200～1000	300～1400	400～2000	kgf·m4～28	6～42
	刻度		kgf·cm 5		10		20	kgf·m 0.2	0.5
美制型号			450CL3-A	500CL3-A	900CL3-A	1400CL3-A	1800CL3-A	2800CL3-A	4200CL3-A
扭矩范围［lbf·in/lbf·ft］	最小～最大		lbf·in100～400	100～450	lbf·ft 15～75	30～100	30～150	30～200	60～300
	刻度		lbf·in5		lbf·ft1		2
适用螺栓	普通钢制螺栓		M10		M12（M14）	M16	（M18）	M20	（M22）M24
	高压螺栓		M8		M10	M12	（M14）	M16	(M18)
最大手力［N］			238	227	339	397	449	424	442
尺寸［mm］	有效长度	L	210	220	295	353	445	660	950
	全长	L’	230	235	310	370	455	655	940
	扳头	d3	12	15			19	22
	本体	m	25.5		28		35		38.6
		n	11.2		12.2		15		16.1
		d	20		21.7		27.2		30
		D	38.5		40		51.5		45
重量［kg］			0.37		0.52	0.67	1.2	1.8	3.1

精度±3%

国际单位制型号			CLE550N2X27D	CLE750N2X27D	CLE850N2X32D	CLE1200N2X32D
扭矩范围［N·m］	最小～最大		100～550	150～750	200～850	300～1200
扭矩范围［N·m］	刻度		5
公制型号			5500CLE2	7500CLE2	8500CLE2	12000CLE2
扭矩范围［kgf·m］	最小～最大		10～55	15～75	20～85	30～120
扭矩范围［kgf·m］	刻度		0.5
美制型号			CLE400FX27D	CLE550FX27D	CLE600FX32D	CLE900FX32D
扭矩范围［lbf·ft］	最小～最大		100～400	150～550	150～600	200～900
扭矩范围［lbf·ft］	刻度		5
适用螺栓	普通钢制螺栓		M24	（M27）	M30	（M33）
适用螺栓	高压螺栓		M20	（M22）	M24	（M27）
最大手力［N］			464.1	564.8	623.2	794.2
尺寸［mm］	有效长度	L	1185	1328	1364	1511
	全长	L’	1148	1291	1297	1464
	扳头	d3	27		32
	本体	m	42	44		52
		n	18			20
		d	33	34		40
		D	27.2	30
		ℓ0	802	849	855	971
		ℓ1	60			80
		ℓ2	426	524		625
重量［kg］			3.9	4.9	5.1	7.6
