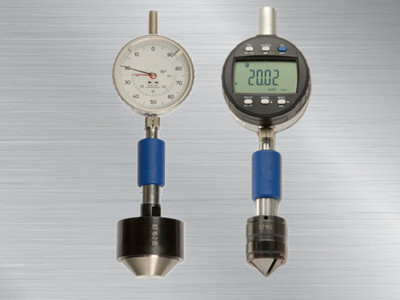

内锥孔端面直径测量系统，倒角及沉孔测量，能快速准确地测量内 锥孔端面直径和圆锥槽的宽度，解决了锥孔端面直径测量难点。将量仪的圆锥形测头伸入孔或槽中，用力压住量仪，使量仪表面和工件表面牢固地、平滑地接触，测量值就可以在指示表上直接读出。
177-2781-6361
内锥孔端面直径测量系统，倒角及沉孔测量，能快速准确地测量内 锥孔端面直径和圆锥槽的宽度，解决了锥孔端面直径测量难点。将量仪的圆锥形测头伸入孔或槽中，用力压住量仪，使量仪表面和工件表面牢固地、平滑地接触，测量值就可以在指示表上直接读出。
内锥孔端面直径测量系统
内锥孔端面直径测量系统
内锥孔端面直径测量系统
产品特性：
测头:锥体为钢制
显示表: 指针表和数显表的分辨率均为0.01mm
成套内容: 量仪、防震保护特制指针表或数显表(含表的检测证书)、木盒及使用说明书。量仪出厂前已经进 行了设置，可直接使用。
注意:内锥孔端面直径测量表是特制比例的指示表。具 体的比例与锥体的锥度有关。指示表依据德国DIATEST 工厂标准生产。在工厂使用校对规进行校准可根据要求 进行特殊设计。
型号应用:
01106用于锥角<60°
60°<01109用于锥角<90°
90°<01101用于锥角<127°
技术参数：
|
型号 |
锥度 |
测量范围 |
直径D |
|
1109 |
90° |
0.5-20 |
27 |
|
20-40 |
47 |
||
|
40-60 |
67 |
||
|
60-80 |
87 |
||
|
80-100 |
107 |
||
|
100-120 |
127 |
||
|
1101 |
127° |
0.5-20 |
27 |
|
20-40 |
47 |
||
|
40-60 |
67 |
||
|
60-80 |
87 |
||
|
80-100 |
107 |
||
|
100-120 |
127 |
||
|
1106 |
60° |
0.5-12 |
27 |
|
10-21 |
27 |
||
|
20-31 |
47 |
||
|
30-41 |
47 |
||
|
40-51 |
67 |
||
|
50-61 |
67 |
||
|
60-71 |
87 |
||
|
70-81 |
87 |
||
|
80-91 |
107 |
||
|
90-101 |
107 |
||
|
100-111 |
127 |
||
|
110-121 |
127 |

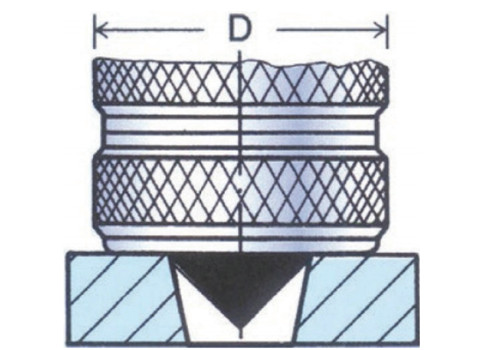

原理图：

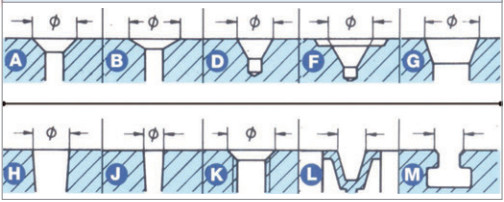

应用图：
