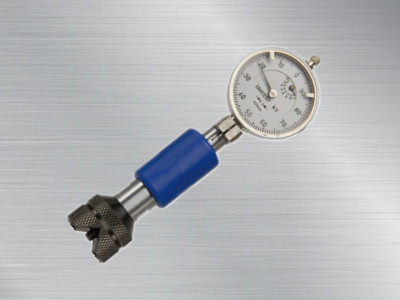

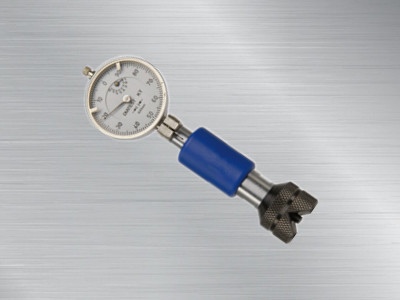

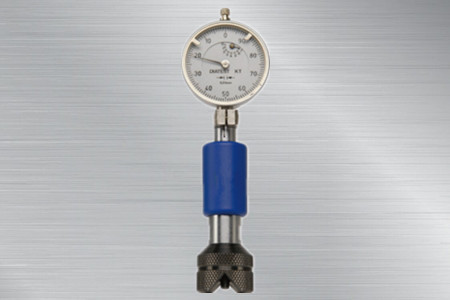

内外倒角测量系统，内外倒角测量仪直接测量矩形工件、圆柱形工件、孔及槽上的45°倒角大小。对于其它角度，此测量仪可以用作比较测量。通过计算公式，可以测量圆角大小。将量仪的两个测头牢固地与工件表面接触，如果是45°的倒角，测量值就可以在指示表上直接读出。
177-2781-6361
内外倒角测量系统，内外倒角测量仪直接测量矩形工件、圆柱形工件、孔及槽上的45°倒角大小。对于其它角度，此测量仪可以用作比较测量。通过计算公式，可以测量圆角大小。将量仪的两个测头牢固地与工件表面接触，如果是45°的倒角，测量值就可以在指示表上直接读出。
内外倒角测量系统
内外倒角测量系统
内外倒角测量系统
产品特性：
测头: 测头为硬质钢材料，测点为硬质合金材料。
显示表: 指针表和数显表的分辨率均为0.01mm
成套内容: 量仪、防震保护特制指针表或数显表(含表的检测证书)、木盒及使用说明书。量仪出厂前已经进行了设置，可直接使用。
注意:内外倒角测量表是特制比例的指示表。具体的比例与倒角的角度有关。在工厂使用校对规进行校准。可根据要求进行特殊设计。

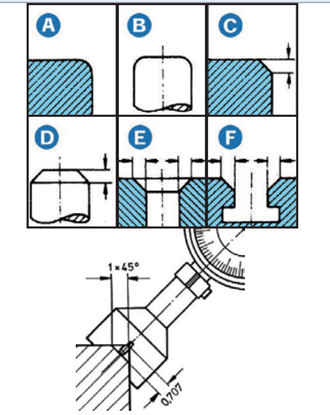

测量范围:
0-7mm。适用于直倒角、外径和沟槽大于16mm的测量。
A+B(r=1-9.5mm)
C+D(0-7mm)
F为沟槽大于直径16mm的测量。

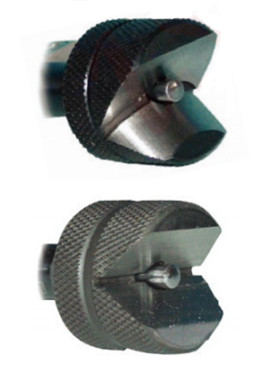

测头型式：
实例图：
