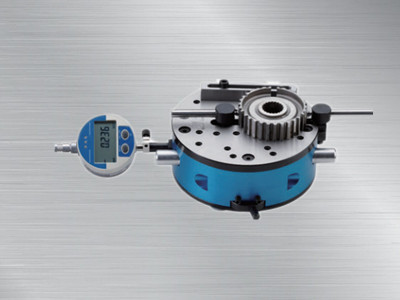

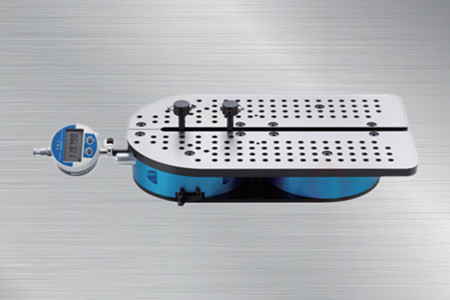

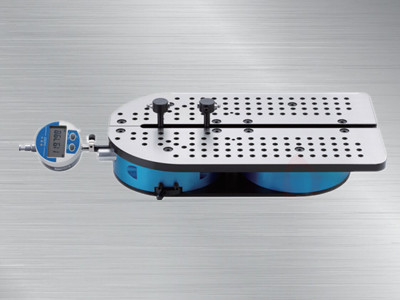

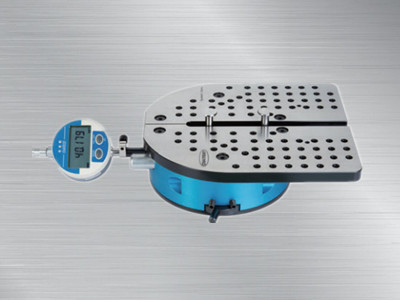

内外测量系统，内外齿轮测量系统，可以快速在内齿，外齿，内径，外径测量形式中切换。测量高度可以调节，丰富的附件选择, 满足使用者的测量需求。
177-2781-6361
内外测量系统，内外齿轮测量系统，可以快速在内齿，外齿，内径，外径测量形式中切换。测量高度可以调节，丰富的附件选择, 满足使用者的测量需求。
内外测量系统
内外测量系统
内外测量系统
产品特点：
测量内容:内齿，外齿，内径，外径
测量方法:比较法测量，需要校准件
测球:钨钢，直径公差±0.001mm。
测力:内置测力调节装置，测力可调0-5N。
校准:专用校准件或量块
附件:定位挡块，测球支撑等。
显示: 显示装置连接孔径为Φ8h6,特别适合连接数显装置进一步处理数据。
精度：
重复性：≤±0.002mm
线性：≤1%量程范围内
技术参数：
|
测量台 |
齿轮测量范围 |
齿轮测量范围(加扩范围附件) |
直径测量范围 |
直径测量范围(加扩范围附件) |
|
505C2 |
Mi=70.0-120.0，Ma=0-80.0 |
Mi=18.0-120.0,Ma=0-80.0 |
ID=30.0-105.0，0D=0-90.0 |
ID=11.5-120.0.0D=0-100.0 |
|
505Q2AL |
Mi=70.0-195.0,Ma=0-155.0 |
Mi=18.0-195.0.Ma=0-155.0 |
ID=30.0-150.0,0D=0-120.0 |
ID-11.5-165.0.0D=0-130.0 |
|
505C2J5 |
Mi=70.0-275.0，Ma=0-245.0 |
Mi=18.0-300.0.Ma=0-275.0 |
ID=30.0-270.0，0D=0-245.0 |
ID=11.5-285.0,0D=0-255.0 |
