内径表式测量系统，特性是便于手持，适用于大多数的，孔径测量和大尺寸测量。可以使用内径千分尺或校对环规进行校准。量仪通过中心桥构造可以自动对正中心。内径表式测量系统有标准和盲孔两种型式。
177-2781-6361
内径表式测量系统，特性是便于手持，适用于大多数的，孔径测量和大尺寸测量。可以使用内径千分尺或校对环规进行校准。量仪通过中心桥构造可以自动对正中心。内径表式测量系统有标准和盲孔两种型式。

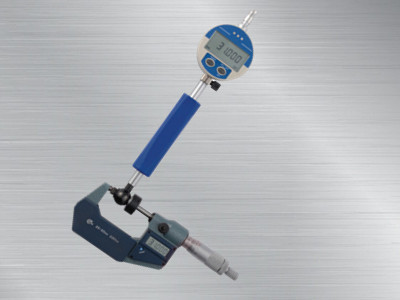

内径表式测量系统

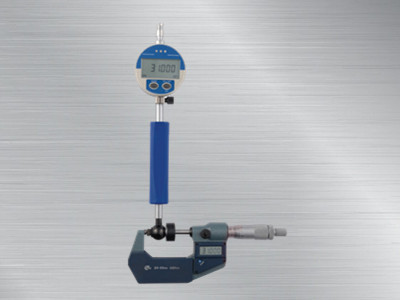

内径表式测量系统

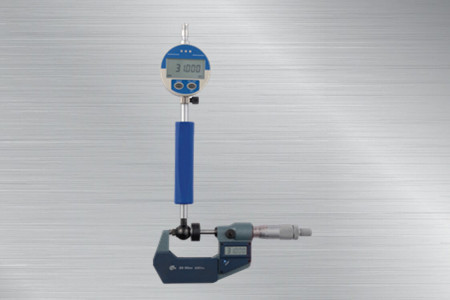

内径表式测量系统
产品特点：
测量方法:比较法测量，需要校准件。
测头:带硬质合金测点，中心桥型构造可以自动定中心。
测砧:硬质合金，半径为8.0mm。
测力:测力恒定。
手柄:多种手柄选择，具有隔热的特点，可减少温度对测量值的影响。
校准:环规或千分尺。
附件:转角，深度延长杆,深度挡块等。
显示:显示装置连接孔径为中8h6,可连接指针表、数显表、 传感器等。
成套包含:测头，测砧，延长杆，手柄，指示表，校准配件，木盒，扳手。
成套购买价格优惠。
精度：
重复性:≤0.001mm。
线性:最大为0.006mm (量程范围内)。
技术参数：
|
测量范围 |
测头型式 |
测量深度 |
测点距底面 |
|
Φ19.5-34.5 |
标准 |
2000 |
- |
|
Φ26.3-110.0 |
标准 |
2000 |
- |
|
Φ49.5-231.0 |
标准 |
2000 |
- |
|
Φ73.5-325.0 |
标准 |
2000 |
- |
|
Φ38.5-115.0 |
盲孔 |
2000 |
2 |
|
Φ75.5-343.0 |
盲孔 |
2000 |
2 |
|
Φ50.5-223.0 |
可换中心桥 |
2000 |
- |
|
Φ130.0-332.0 |
可换中心桥 |
2000 |
- |

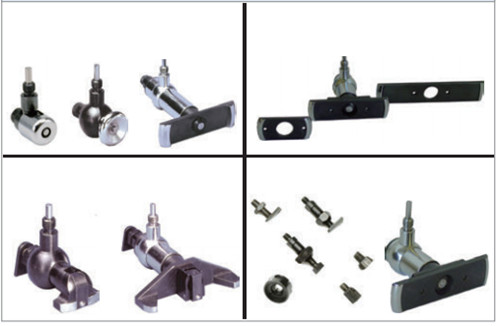

测头型式：

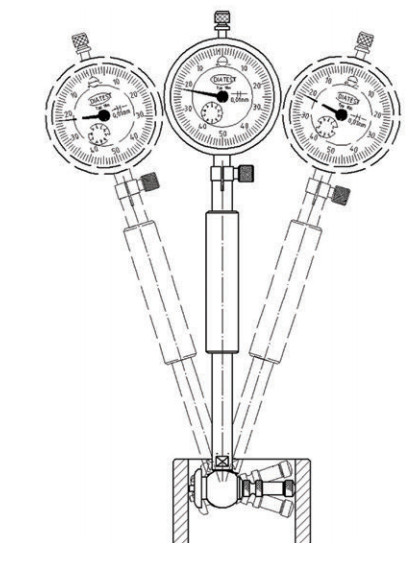

示意图：
