东日针盘式扭力扳手CSF，常见型号CSF7NX8D，全长220mm，更换交换头可用于各种使用目的的指针式扭力扳手；可以使用约300种东日交换头；刻度对应左右两种扭矩，可以在增加紧固、回复扭矩检查时使用；CSF/CF型号的手柄设计符合手部结构形状，可防止打滑。
177-2781-6361
东日针盘式扭力扳手CSF，常见型号CSF7NX8D，全长220mm，更换交换头可用于各种使用目的的指针式扭力扳手；可以使用约300种东日交换头；刻度对应左右两种扭矩，可以在增加紧固、回复扭矩检查时使用；CSF/CF型号的手柄设计符合手部结构形状，可防止打滑。

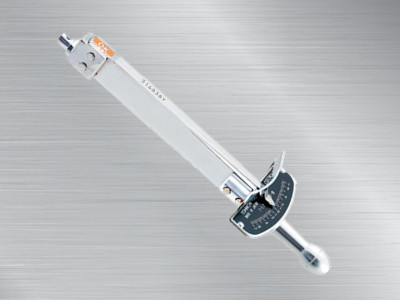

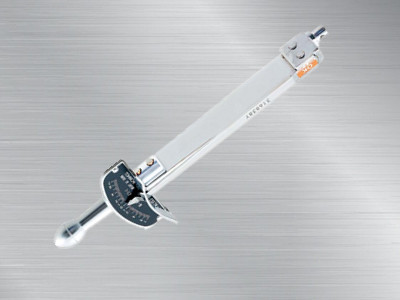

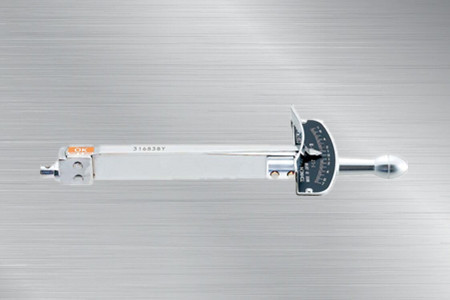

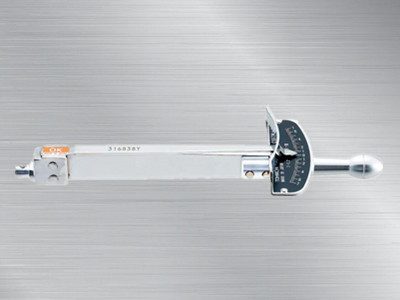

东日针盘式扭力扳手CSF7NX8D"
CSF7NX8D扭力扳手
东日针盘式扭力扳手
产品特点：
1.交换头式扭力扳手
2.可以使用约300种东日交换头。
3.刻度对应左右两种扭矩，可以在增加紧固、回复扭矩检查时使用。
4.独特的造型设计，可在无摩擦状态下保持内力平稳，有助于提高耐久性。
5.CSF/CF型号的手柄设计符合手部结构形状，可防止打滑。
6.如有需要，CSF7N～230N型号也可选用记忆指针式。
适用范围:
适用于检查和紧固。
规格：
精度 ±3%
|
国际单位制型号 |
CSF7NX8D |
CSF14NX8D |
CF25NX10D |
CF50NX12D |
CF100NX15D |
|
|
扭矩范围［N·m］ |
最小～最大 |
1～7 |
2～14 |
5～25 |
10～50 |
10～100 |
|
刻度 |
0.2 |
0.5 |
1 |
2 |
||
|
公制型号 |
70CSF |
140CSF |
250CF |
500CF |
1000CF |
|
|
扭矩范围［kgf·cm/kgf·m］ |
最小～最大 |
Kgf·cm10～70 |
20～140 |
50～250 |
100～500 |
100～1000 |
|
刻度 |
Kgf·cm2 |
5 |
10 |
20 |
||
|
美制型号 |
70CSF-A |
140CSF-A |
250CF-A |
500CF-A |
1000CF-A |
|
|
扭矩范围［lbf·in/lbf·ft］ |
最小～最大 |
lbf·in10～60 |
20～120 |
40～220 |
80～420 |
lbf·ft6～70 |
|
刻度 |
lbf·in2 |
5 |
10 |
20 |
lbf·ft2 |
|
|
适用螺栓 |
钢制螺栓 |
M5、M6 |
（M7） |
M8 |
M10 |
M12（M14） |
|
（参考） |
高压螺栓 |
M4 （M4.5） |
M5、M6 |
（M7） |
M8 |
M10 |
|
最大手力［N］ |
30 |
55 |
80 |
135 |
230 |
|
|
尺寸［mm］ |
有效长度（L） |
235 |
260 |
315 |
375 |
435 |
|
全长（L'） |
220 |
250 |
320 |
380 |
435 |
|
|
高度（M） |
34 |
36 |
41 |
45 |
52 |
|
|
宽度（B） |
74 |
84 |
90 |
104 |
110 |
|
|
扳头（3） |
9 |
11 |
13 |
16 |
||
|
扳头（d3） |
8 |
10 |
12 |
15 |
||
|
扳头（d4） |
2.5 |
3 |
4 |
|||
|
本体（h） |
21.8 |
25.8 |
31.8 |
35.8 |
42.2 |
|
|
本体（h1） |
6 |
15 |
17 |
20 |
||
|
本体（R） |
|
70 |
90 |
|||
|
本体（m） |
Ф16 |
25 |
33 |
|||
|
本体（n） |
|
20 |
26 |
|||
|
重量［kg］ |
0.2 |
0.25 |
0.4 |
0.6 |
1 |
|
|
交换头 |
（SH、RH、QH、HH） |
（SH、SH-N、RH、QH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
||
|
8D |
10D |
12D |
15D |
精度 ±3%
|
国际单位制型号 |
CF150NX19D |
CF230NX22D |
CF420NX22D |
CF850NX32D |
|
|
扭矩范围［N·m］ |
最小～最大 |
20～150 |
30～230 |
70～420 |
100～850 |
|
刻度 |
5 |
10 |
20 |
||
|
公制型号 |
1500CF |
2300CF |
4200CF |
8500CF |
|
|
扭矩范围［kgf·cm/kgf·m］ |
最小～最大 |
200～1500 |
Kgf·m3～23 |
7～42 |
42～85 |
|
刻度 |
50 |
Kgf·m0.5 |
1 |
2 |
|
|
美制型号 |
1500CF-A |
2300CF-A |
4200CF-A |
8500CF-A |
|
|
扭矩范围［lbf·in/lbf·ft］ |
最小～最大 |
15～110 |
20～160 |
30～300 |
60～600 |
|
刻度 |
5 |
20 |
|||
|
适用螺栓 |
钢制螺栓 |
M16 |
（M18） |
M24 |
M30 |
|
（参考） |
高压螺栓 |
M12 |
（M14） |
M20 |
M24 |
|
最大手力［N］ |
310 |
420 |
570 |
670 |
|
|
尺寸［mm］ |
有效长度（L） |
490 |
555 |
750 |
1310 |
|
全长（L'） |
480 |
530 |
725 |
1260 |
|
|
高度（M） |
53 |
56 |
60 |
||
|
宽度（B） |
115 |
120 |
130 |
152 |
|
|
扳头（3） |
20 |
23 |
33 |
||
|
扳头（d3） |
19 |
22 |
32 |
||
|
扳头（d4） |
4 |
5 |
6 |
||
|
本体（h） |
44.6 |
50.8 |
|||
|
本体（h1） |
21 |
22 |
24 |
||
|
本体（R） |
100 |
160 |
|||
|
本体（m） |
38 |
48 |
|||
|
本体（n） |
30 |
38 |
|||
|
重量［kg］ |
1.3 |
1.6 |
3.1 |
7.1 |
|
|
交换头 |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH） |
||
|
19D |
22D |
32D |
产品尺寸图片：
CF25N～420N
CF850N
CSF7N、CSF14N
注意
全长仅是本体的长度。此型号不能使用PH（管扳手头）型交换头。
