东日有线预置式扭力扳手CSPLD，在有线式数据传输预置式扭力扳手CSPLD系列的本体LED上显示紧固扭矩的合格判定结果。操作者在手上就可简单地进行确认；通过点亮LED的方式指定应使用的工具，避免了操作者选择工具时的困惑；应用于在无法使用无线设备（如FD/FDD）的工作环境中收集紧固扭矩数据。
177-2781-6361
东日有线预置式扭力扳手CSPLD，在有线式数据传输预置式扭力扳手CSPLD系列的本体LED上显示紧固扭矩的合格判定结果。操作者在手上就可简单地进行确认；通过点亮LED的方式指定应使用的工具，避免了操作者选择工具时的困惑；应用于在无法使用无线设备（如FD/FDD）的工作环境中收集紧固扭矩数据。

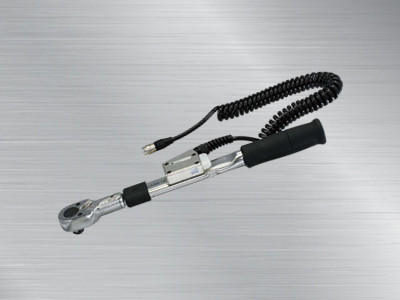

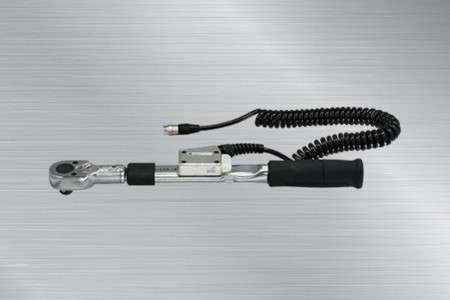

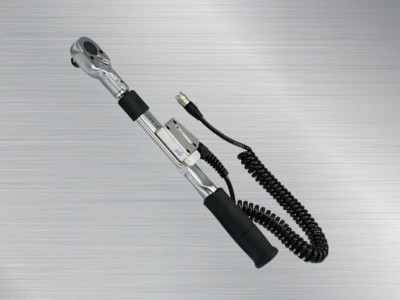

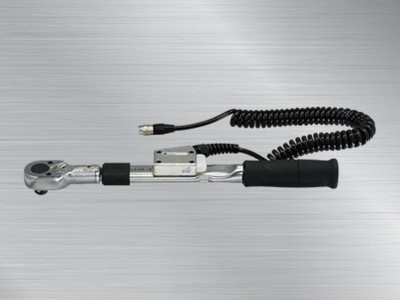

东日有线预置式扭力扳手CSPLD100N3×15D
CSPLD100N3×15D扭力扳手
东日有线预置式扭力扳手
产品特点：
1.在有线式数据传输预置式扭力扳手CSPLD系列的本体LED上显示紧固扭矩的合格判定结果。操作者在手上就可简单地进行确认。
2.通过点亮LED的方式指定应使用的工具，避免了操作者选择工具时的困惑。（※指定应使用的工具需要管理软件。详细内容请咨询我们。）
3.与以往的CSPD系列相比，扭矩值输出部的尺寸缩小了约60%（体积比），大幅实现了小型化。
4.扭矩值输出部的线缆采用了卷线。不仅提高了操作性，还减少了卷线底部的压力，防止了断线。
适用范围
1.紧固扭矩数据管理
2.在无法使用无线设备（如FD/FDD）的工作环境中收集紧固扭矩数据。
规格： 精度±3%
|
型号 |
CSPLD25N3-10NX10D |
CSPLD25N3X10D |
CSPLD50N3X12D |
CSPLD50N3X15D |
CSPLD100N3X15D |
CSPLD140N3X15D |
CSPLD200N3X19D |
CSPLD280N3X22D |
|
|
国际单位制范围[N･m] |
最小〜最大 |
2～10 |
5～25 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
|
|
最大手力 P [N] |
53.8 |
134.4 |
240.4 |
229.4 |
343.6 |
400.6 |
449.4 |
424.2 |
|
|
尺寸[mm] |
有效长度 |
L |
186 |
208 |
218 |
291 |
349.5 |
445 |
660 |
|
全长 |
L’ |
193 |
214 |
217 |
290 |
349 |
429 |
627 |
|
|
扳头 |
Φd3 |
10 |
12 |
15 |
19 |
22 |
|||
|
本体 |
m |
19 |
25.5 |
28 |
35 |
||||
|
n |
9.2 |
11.2 |
12.2 |
15 |
|||||
|
m1 |
23 |
29.5 |
33 |
40 |
|||||
|
n1 |
13.2 |
15.2 |
17.2 |
20 |
|||||
|
Φd |
15 |
20 |
21.7 |
27.2 |
|||||
|
ΦD |
29 |
34 |
27 |
||||||
|
重量约 [kg] |
0.42 |
0.56 |
0.75 |
0.87 |
1.3 |
1.75 |

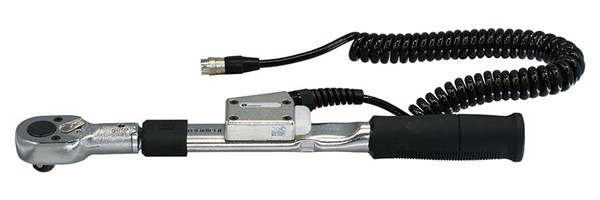

在CSPLD100N3×15D上连接了交换头QH15D（需另购）的状态。

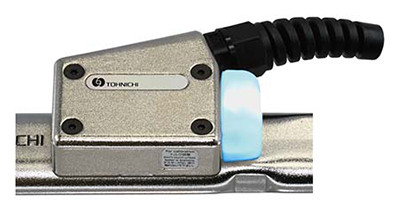

紧固扭矩值合格与否的判断结果为 OK 时。
紧固扭矩值合格与否的判断结果为NG时。
产品图片尺寸：

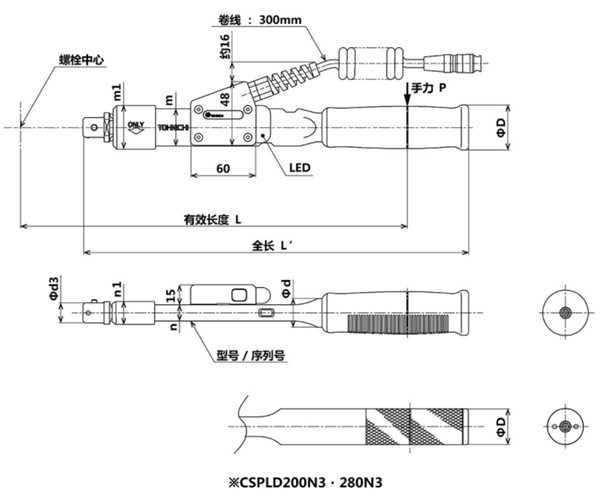

CSPLD

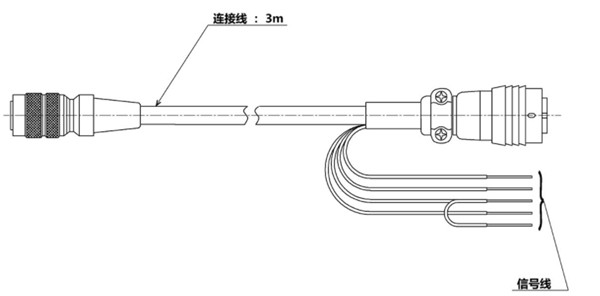

CSPLD连接电缆
注意
如果指定扭矩设定值并购买CD5，我们会提供校准证书。
从2018年1月起，CD5的版本更改为1.4，可以连接CSPLD并点亮判定合格与否的LED。
CD5的版本在1.3或以下的环境时，如果要连接CSPLD并点亮判定合格与否的LED，需要使用另售的AC适配器。
标准附件
连接电缆：3m
备注
交换头根部的详细尺寸
