东日脱跳式扭力螺丝刀NTD，非空转式，预置式扭力螺丝刀，带“咔嗒”信号；常见型号有NTD60CN和NTD120CN，采用肘节式离合器扭矩装置，可提高可靠性和耐久性，预置式非常适用于需要相同扭矩值的场合；适用于批量生产和维修服务。
177-2781-6361
东日脱跳式扭力螺丝刀NTD，非空转式，预置式扭力螺丝刀，带“咔嗒”信号；常见型号有NTD60CN和NTD120CN，采用肘节式离合器扭矩装置，可提高可靠性和耐久性，预置式非常适用于需要相同扭矩值的场合；适用于批量生产和维修服务。

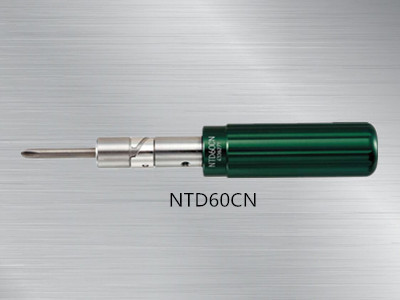

东日脱跳式扭力螺丝刀NTD60CN

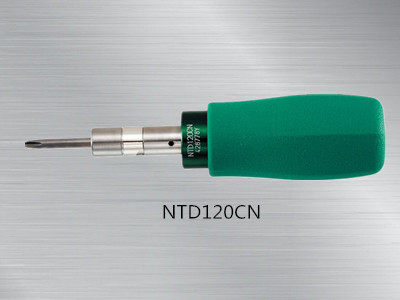

NTD120CN扭力螺丝刀

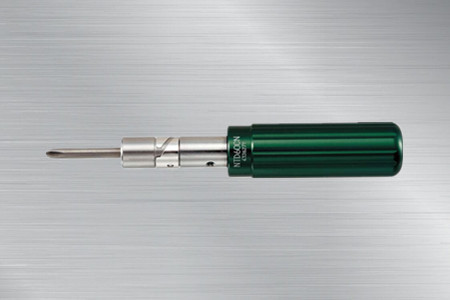

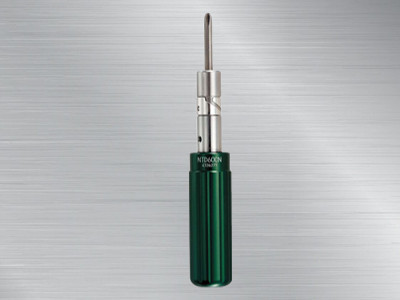

东日脱跳式扭力螺丝刀NTD
产品特点：
1.非空转式
2.预置式
3.采用肘节式离合器扭矩装置，可提高可靠性和耐久性。
4.达到设定扭矩时，会发出“咔嗒”的声音信号表示紧固完成。
5.预置式非常适用于需要相同扭矩值的场合。
6.NTD500CN和1000CN附带辅助紧固工具。
7.如有需要，可提供逆时针紧固型。
8.LS（限位开关）型螺丝刀（如有需要可提供），可用于防错（Pokayoke）系统。
规格： 精度 ±3%
|
型号 |
NTD15CN |
NTD30CN |
NTD60CN |
NTD120CN |
NTD260CN |
NTD500CN |
NTD1000CN |
|
|
扭矩范围［cN·m］ |
最小〜最大 |
5〜15 |
10〜30 |
20〜60 |
40〜120 |
100〜260 |
200〜500 |
400〜1000 |
|
扭矩范围［kgf·cm］ |
最小〜最大 |
0.5〜1.5 |
1〜3 |
2〜6 |
4〜12 |
10〜26 |
20〜50 |
40〜100 |
|
扭矩范围［lbf·in］ |
最小〜最大 |
0.5〜1.3 |
1〜2.5 |
2〜5 |
4〜10 |
10〜22 |
20〜40 |
40〜90 |
|
适用螺钉 |
小螺钉 |
（M1.8） |
M2（M2.2） |
M2.5、M3 |
（M3.5） |
M4（M4.5） |
M5、M6 |
（M7） |
|
自攻螺钉 |
（M1.4）M1.6 |
（M1.8）M2 |
（M2.2）M2.5 |
M3（M3.5） |
M4 |
（M4.5） |
M6 |
|
|
尺寸［mm］ |
全长 |
L’ |
95 |
110 |
120 |
155 |
||
|
手柄 |
D1 |
19.5 |
24 |
30.5 |
33 |
43 |
||
|
手柄颜色 |
绿色 |
|||||||
|
本体 |
D4 |
11 |
12 |
|||||
|
L1 |
24 |
25 |
||||||
|
L2 |
59 |
76 |
79 |
88 |
113 |
|||
|
手柄 |
d |
|
8 |
10 |
||||
|
R |
|
120 |
160 |
|||||
|
重量［kg］ |
0.07 |
0.11 |
0.18 |
0.27 |
0.55 |
产品尺寸图：

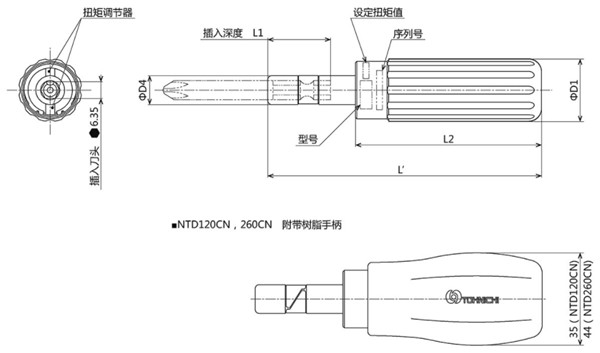

NTD15CN~NTD260CN

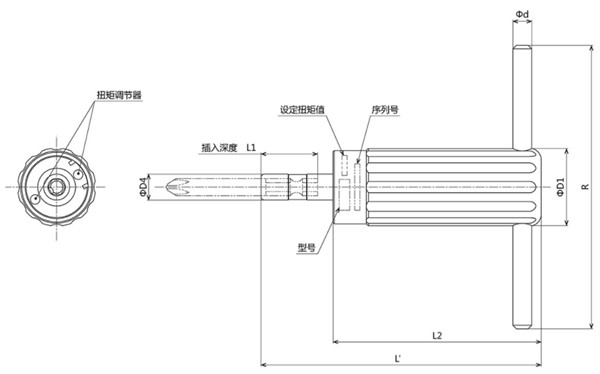

NTD500CN
标准附件
仅NTD120CN和RNTD260CN附带树脂手柄。

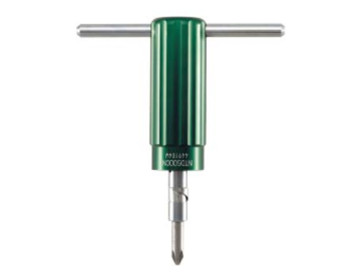

NTD500CN附带辅助紧固工具
