东日数字式角度组件扭力扳手DWQL100N，数字式角度扭力扳手DWQL和角度组件M-DW，密合扭矩处发出“咔嚓”一声之后，开始测定并显示旋转角度；LS型扭力扳手可安装M-DW转变为角度扭力扳手；脱跳式扭力扳手，带数字式角度组件，共计6个型号；适用于回转角法紧固用。
177-2781-6361
东日数字式角度组件扭力扳手DWQL100N，数字式角度扭力扳手DWQL和角度组件M-DW，密合扭矩处发出“咔嚓”一声之后，开始测定并显示旋转角度；LS型扭力扳手可安装M-DW转变为角度扭力扳手；脱跳式扭力扳手，带数字式角度组件，共计6个型号；适用于回转角法紧固用。

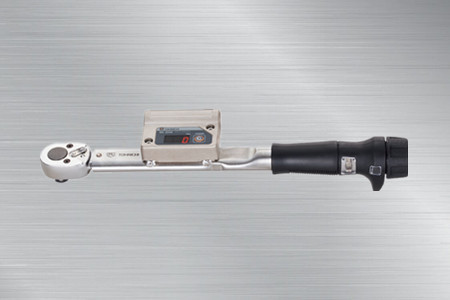

东日数字式角度组件扭力扳手DWQL100N

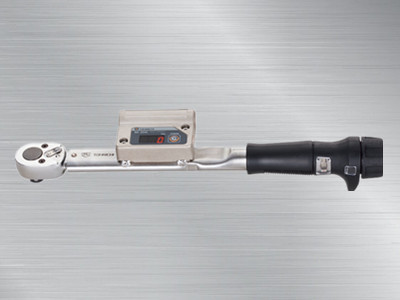

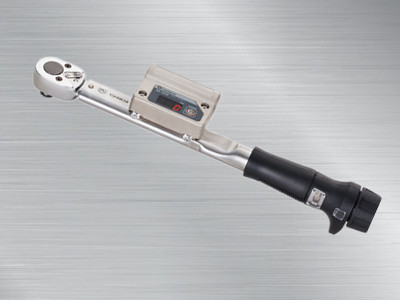

DWQL100N扭力扳手

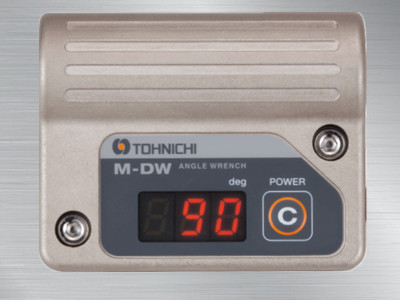

M-DW角度组件
产品特点：
1.LS型扭力扳手可安装M-DW转变为角度扭力扳手。
2.在密合扭矩使用扭力扳手的设定扭矩。
3.设定扭矩的“咔嚓！”时开始和显示测量角度。
4.脱跳式扭力扳手，带数字式角度组件，共计6个型号。
适用范围：
回转角法紧固用
规格：
角度组件M-DW规格
|
角度组件 M-DW 规格 |
|
|
角度测量范围 |
0～999° |
|
1位数 |
1° |
|
角度精度 |
±2°+ 1位数（螺栓转至90°时角速度为30°/s～180°/s） |
|
显示器 |
7段LED 3位数/字符高度 10mm |
|
最大连续使用时间 |
约60小时 |
|
标准 |
0～40℃ 低于85%（无冷凝） |
|
附件 |
说明书：1份、限位开关带接头：1个、固定开关用螺钉、垫圈：每样2个、AA电池：1节 |
脱跳式角度扳手DWQL系列 扭矩精度±3%
|
型号 |
DWQL50N |
DWQL100N |
DWQL140N |
DWQL200N |
DWQL280N |
DWQL420N |
||
|
角度测量范围［°］ |
最小～最大 |
0～999 |
||||||
|
1位数 |
1 |
|||||||
|
角度精度 |
±2°+ 1位数（螺栓转至90°时角速度为30°/s～180°/s） |
|||||||
|
国际单位制型号［N·m］ |
最小～最大 |
（5）10～50 |
（10）20～100 |
（25）30～140 |
（30）40～200 |
（30）40～280 |
（40）60～420 |
|
|
1刻度 |
0.5 |
1 |
2 |
|||||
|
尺寸［mm］ |
全长 |
L’ |
260 |
335 |
400 |
490 |
695 |
995 |
|
本体 |
I |
260 |
335 |
400 |
490 |
695 |
995 |
|
|
重量［kg］ |
0.62 |
0.86 |
1 |
1.6 |
2.2 |
3.6 |
产品尺寸图：

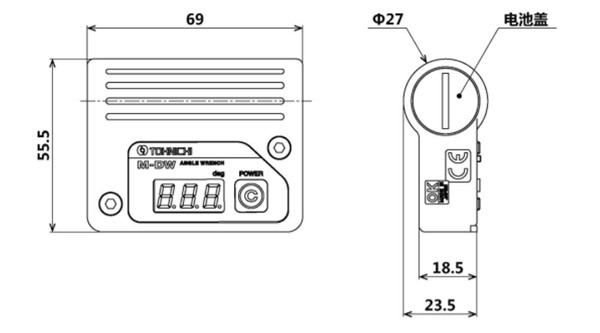

M-DW

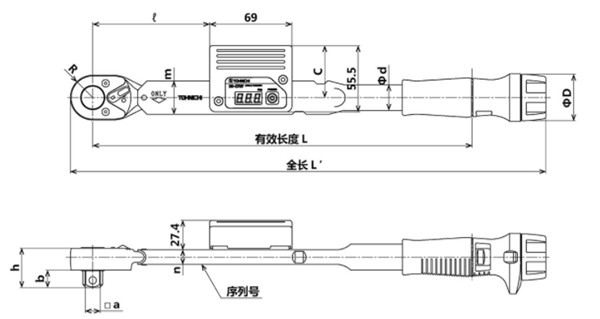

DWQL50N～420N
注意
扭力调整范围的（ ）内的数值表示最小密合扭矩。如果低于最小密合扭矩，则无法保证精度。
