东日空转预置式扭力扳手QSPCAFHP，常见型号QSPCAFHP12N，可防止“紧固不足”、“紧固过度”和“紧固遗漏”的“三无扭力扳手”；一旦到达设定扭矩就会空转，同时从限位开关输出接点信号；与另购的计数检查器（CNA-4mk3）组合，可以简单地构建防错系统；从限位开关输出的信号再输入到PLC等，通过产线的互锁装置创造紧固保证系统。
177-2781-6361
东日空转预置式扭力扳手QSPCAFHP，常见型号QSPCAFHP12N，可防止“紧固不足”、“紧固过度”和“紧固遗漏”的“三无扭力扳手”；一旦到达设定扭矩就会空转，同时从限位开关输出接点信号；与另购的计数检查器（CNA-4mk3）组合，可以简单地构建防错系统；从限位开关输出的信号再输入到PLC等，通过产线的互锁装置创造紧固保证系统。

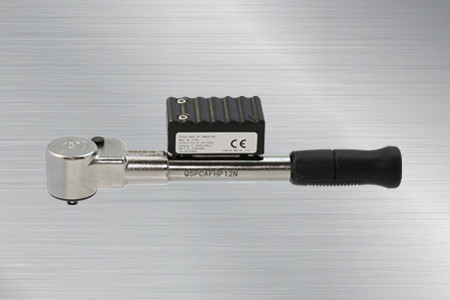

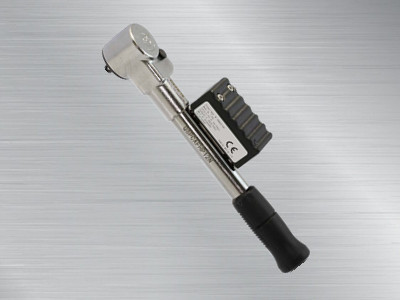

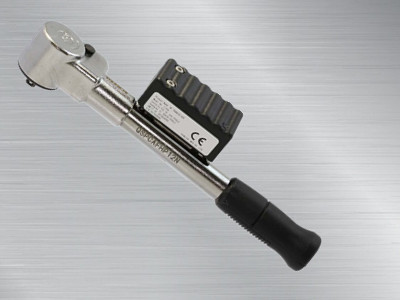

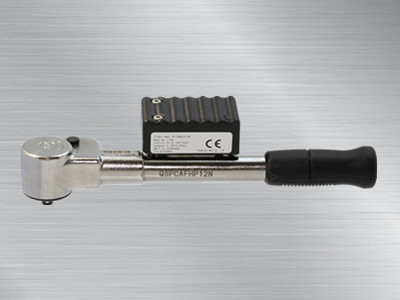

东日空转预置式扭力扳手QSPCAFHP12N
QSPCAFHP12N扭力扳手
东日空转预置式扭力扳手
产品特点：
1.可防止“紧固不足”、“紧固过度”和“紧固遗漏”的“三无扭力扳手”
2.QSPCAMS与QSPCALS为有线的带限位开关的空转式扭力扳手。一旦到达设定扭矩就会空转，同时从限位开关输出接点信号。
3.QSPCAMS与QSPCALS采用耐久性优越的卷线。
4.与另购的计数检查器（CNA-4mk3）组合，可以简单地构建防错系统。
5.从限位开关输出的信号再输入到PLC等，通过产线的互锁装置创造紧固保证系统。
6.QSPCAFHP与QSPCAFH一旦达到设定扭矩就会空转，并发送紧固完成信号。无线式扳手消除了空间的局限性。
7.作为QSPCAFHP和QSPCAFH的接收机，可使用另售的R-FH256。连接另售的多功能箱（I/O-FH256），1台接收机可实现4把扭力扳手的ID识别。I/O-FH256与计数检查器（CNA-4mk3）连接就可简单地构筑防错系统。
8.QSPCAMS/QSPCALS/QSPCAFHP/QSPCAFH符合IEC
61340-5-1：2007防静电国际认证标准。
9.截至2019年3月，QSPCAFHP符合日本、美国、加拿大、欧盟、中国、泰国、马来西亚、印度尼西亚、台湾、墨西哥、越南和韩国的通信标准。QSPCAFH符合日本、美国、加拿大、欧盟、中国、马来西亚、印度尼西亚、印度、泰国、南非、韩国、俄罗斯、台湾、墨西哥、越南和新加坡的通信标准。
适用范围
防止紧固不足、紧固过度和紧固遗漏。
规格：
|
型号 |
QSPCAMS6N |
QSPCAMS12N |
QSPCALS30N |
QSPCALS70N |
QSPCAFHP6N |
QSPCAFHP12N |
QSPCAFH30N |
QSPCAFH70N |
|
|
国际单位制扭矩范围［N·m］ |
最小～最大 |
2～6 |
4～12 |
10～30 |
20～70 |
2～6 |
4～12 |
10～30 |
20～70 |
|
公制扭矩范围［kgf·cm］ |
最小～最大 |
20～60 |
40～120 |
100～300 |
200～700 |
20～60 |
40～120 |
100～300 |
200～700 |
|
美制扭矩范围［lbf·in］ |
最小～最大 |
20～50 |
40～100 |
90～270 |
180～620 |
20～50 |
40～100 |
90～270 |
180～620 |
|
尺寸［mm］ |
全长 |
L |
197 |
267 |
346 |
197 |
267 |
346 |
|
|
方头 |
a |
6.35 |
9.53 |
6.35 |
9.53 |
||||
|
扳头 |
R |
14 |
17 |
21.5 |
14 |
17 |
21.5 |
||
|
高度 |
h |
37 |
48 |
58 |
37 |
48 |
58 |
||
|
本体 |
e |
34 |
40.5 |
49 |
34 |
40.5 |
49 |
||
|
W |
42 |
51 |
57.5 |
44.3 |
51 |
57.5 |
|||
|
Φd |
15 |
20 |
27.2 |
15 |
20 |
27.2 |
|||
|
ΦD |
29 |
34 |
- |
24 |
34 |
- |
|||
|
重量［kg］ |
0.33 |
0.64 |
1.24 |
0.33 |
0.64 |
1.24 |
|||
|
精度［%］ |
±6 |
±4 |
±6 |
±4 |
|
型号 |
扭力扳手 |
接收机 |
|
|
QSPCAFH |
QSPCAFHP |
R-FH256 |
|
|
频率波段 |
2.4GHzband（2.402GHz～2.479GHz、1MHz间隔 78ch) |
||
|
通信系统 |
扩频（跳频系统） |
||
|
调制系统 |
GFSK |
||
|
调制速率 |
1Mbps |
||
|
组信道 |
256（000～255） |
||
|
ID |
3位数（000～999）、7位数（字母数字) |
||
|
输入/输出 |
－ |
无电压触点输出（1a） |
|
|
RS-232C输出 |
|||
|
电源［V］ |
DC1.5V（AAA碱性电池） |
DC3V（CR2032） |
AC100V～240V |
|
天线 |
芯片天线 |
图形天线 |
偶极天线 |
|
使用温度范围［℃］ |
0～45 |
||
|
发射接收距离［m］ |
约10～20 |
防错系统的构成例子

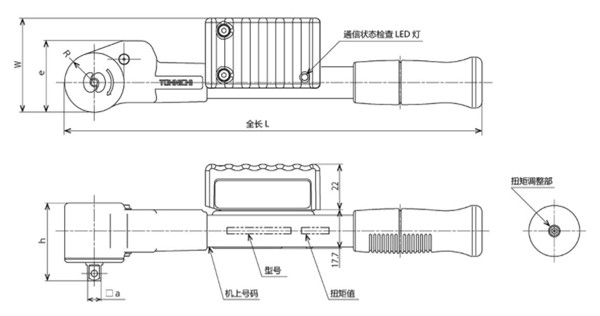

产品图片尺寸：
QSPCAFHP6N-QSPCAFHP12N
注意
如果指定扭矩设定值并购买CD5，我们会提供校准证书。1.QSPCAMS/QSPCALS限位开关的额定电压为AC/DC30V、1A以下。
2.MS/LS卷线长度为标准规格，约2m（伸展时）。
3.MS/LS电线不附带内孔接头。
