东日可换头刻度盘式扭力扳手SCDB-S，常见型号为SCDB50N-9X12S，可以连接欧洲常见的DIN交换头的刻度盘式可换头扭力扳手；SCDB-S型号的标准附件包含记忆指针，便于读取记忆指针的最大值；由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固；刻度盘有防护罩，可防止损坏测定物。
177-2781-6361
东日可换头刻度盘式扭力扳手SCDB-S，常见型号为SCDB50N-9X12S，可以连接欧洲常见的DIN交换头的刻度盘式可换头扭力扳手；SCDB-S型号的标准附件包含记忆指针，便于读取记忆指针的最大值；由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固；刻度盘有防护罩，可防止损坏测定物。

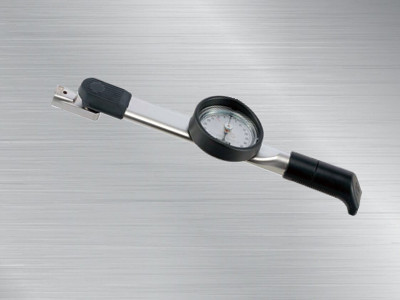

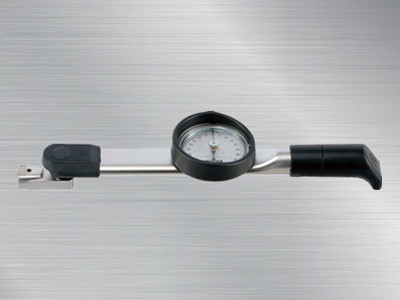

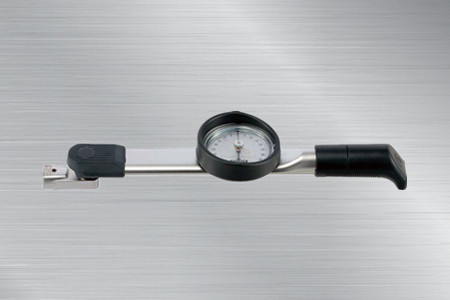

东日刻度盘式扭力扳手SCDB50N-9X12S"
SCDB50N-9X12S扭力扳手
东日可换头刻度盘式扭力扳手
产品特点：
1.可以连接欧洲常见的DIN交换头的刻度盘式可换头扭力扳手。
2.SCDB-S型号的标准附件包含记忆指针，便于读取记忆指针的最大值。
3.由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固。
4.刻度盘有防护罩，可防止损坏测定物。
适用范围:
适用于检查和紧固。
规格：
精度 ±3%
|
国际单位制型号 |
SCDB25N-9×12-S |
SCDB50N-9×12-S |
SCDB100N-9×12-S |
SCDB200N-14×18-S |
||
|
扭矩范围[N･m] |
最少 ～ 最大 |
3～25 |
5～50 |
10～100 |
20～200 |
|
|
刻度 |
0.5 |
1 |
2 |
|||
|
扳头尺寸 [mm] |
9×12 |
14×18 |
||||
|
最大手力 [N] |
96 |
167 |
270 |
408 |
||
|
尺寸[mm] |
有效长度 |
Ｌ |
271 |
342 |
422 |
535 |
|
全长 |
Ｌ’ |
260 |
300 |
370 |
490 |
|
|
扳头 |
Ｃ |
23 |
30 |
|||
|
ｂ |
20 |
26 |
||||
|
本体 |
Ｈ |
63 |
61 |
62 |
63 |
|
|
Ｂ |
77.2 |
|||||
|
Ｄ |
31 |
34 |
38 |
|||
|
ℓ |
59 |
95 |
134 |
|||
|
重量约 [kg] |
0.48 |
0.53 |
0.76 |
1 |

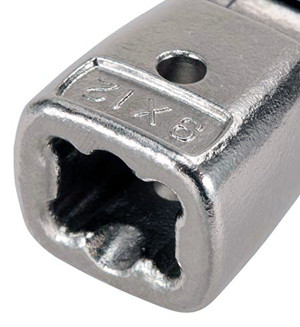

交换头根部放大

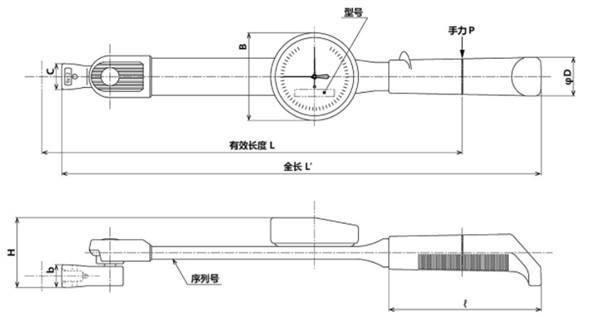

产品尺寸图片：
注意
1.全长仅是本体的长度。
2.SCDB-S系列只能用于连接部为DIN交换头的产品。不能使用普通的东日交换头。
