德国仪力信ERICHSEN可调冲击试验仪304-ISO,用于检测涂层、基材和的抗冲击、抗变形和抗拉伸性能以及涂层的附着力。球冲测试可用于模拟这种标准条件下的应力测试固定直径的球形冲头，以一定冲击载荷沿着导向管自由落下。冲击高度可双方约定或可调。
177-2781-6361
德国仪力信ERICHSEN可调冲击试验仪304-ISO,用于检测涂层、基材和的抗冲击、抗变形和抗拉伸性能以及涂层的附着力。球冲测试可用于模拟这种标准条件下的应力测试固定直径的球形冲头，以一定冲击载荷沿着导向管自由落下。冲击高度可双方约定或可调。

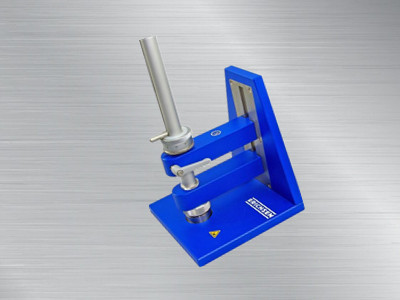

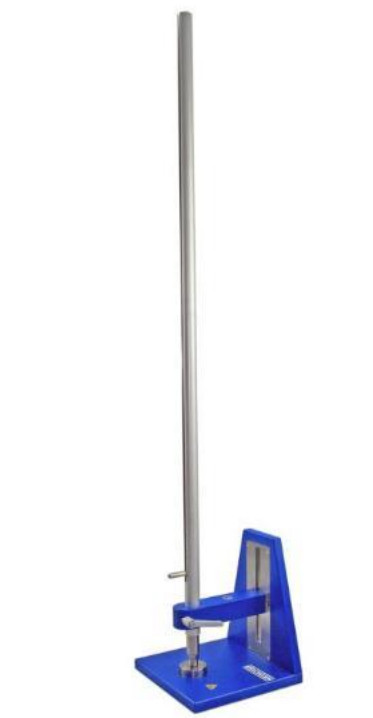

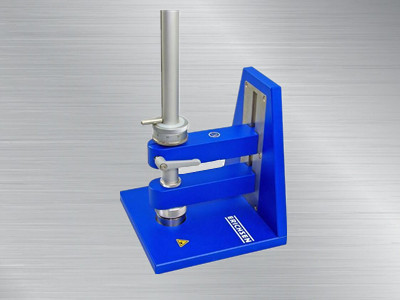

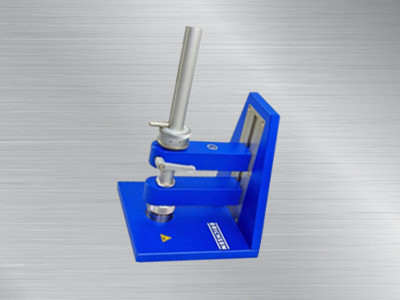

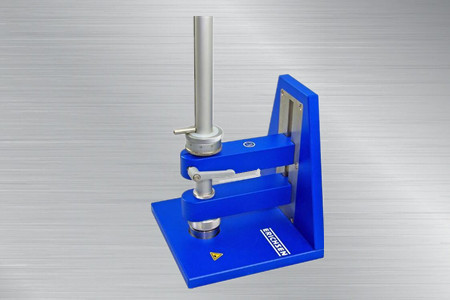

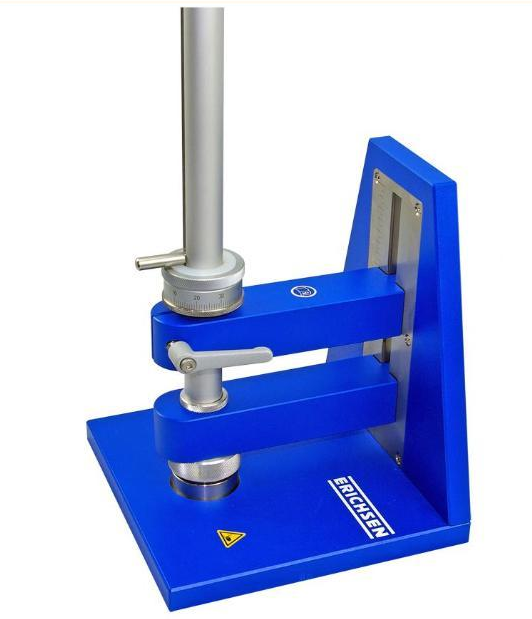

304-ISO可调冲击试验仪
可调冲击试验仪
德国仪力信可调冲击试验仪
产品特点：
涂层表面经常受到冲击、震动，造成基材变形，对涂料的附着力及内部粘结力造成影响。
ERICHSEN 304冲击仪用于检测涂层、基材和的抗冲击、抗变形和抗拉伸性能以及涂层的附着力。球冲测试可用于模拟这种标准条件下的应力测试固定直径的球形冲头，以一定冲击载荷沿着导向管自由落下。冲击高度可双方约定或可调。
在这种情况下，一定载荷，冲头向下，形状为半球形（ASTM和ISO-1标准），或作为凸模冲击杆沿着导向杆自由降落。降落高度可由双方约定或高度可调。
冲击后,检查样品变形区域涂层有无破裂脱落.球冲测试相当于ERICHSEN 杯突测试的动态模式。
技术描述：
ASTM D 2794
ISO 6272-1
ISO 6272-2
有以下标准型号可选：
冲击仪 304 ASTM
(符合 ASTM D 2794)
包括:
- 底座、侧板、导向杆
- ASTM 冲击载荷带 ASTM 半球形冲头
(Φ15,9 mm/0,63") – 0.9 kg
- ASTM 凹模 (内孔直径Φ16,3 mm/0,64")
冲击仪 304 ISO-1 (符合ISO 6272-1 _ 直接冲击法)
包括
-底座、侧板、导向杆
- ISO-1 冲击载荷包括
ISO 半球形冲头
(Φ20 mm/0,79") – 1 kg

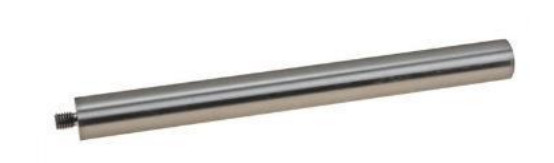

- 螺纹连接载荷 1 kg (附加载荷)
- ISO-1 凹模 (Φ27 mm/1,1")
- 附加臂带样品夹紧装置
- 冲击深度限位装置
冲击仪 304 ISO-2 (符合 ISO 6272-2 ——间接冲击法)
包括:
-底座、侧板、导向杆
- ISO-2 冲击载荷包括凸模冲击杆 – 1 kg
- 凸模 ( Φ12,7 mm/0,5“和 Φ15,9 mm/0,63")
包括1个冲击杆导向装置
-螺纹连接载荷 (附加载荷) 1 kg
- ISO-2 凹模 (直径16,3 mm/0,64")
- 附加臂带样品夹紧装置
冲击测试标准
在各种不同的冲击测试标准中,对冲击仪的结
构描述几乎是一样的.主要区别在于
· 冲头直径,
· 凹模内孔孔径,
· 冲击载荷重量,
· 降落高度/冲击能量energy,
· 夹紧轴套和冲击深度限位装置.
以下图表总结了各种冲击测试标准的测试参数，显示了不同测试标准的关系.
|
标准 |
球头直径 |
凹模孔径 |
冲击载荷 |
刻度/单位 |
ERICHSEN 型号 |
|
ASTM D 2794 |
0.63"(15，9mm） |
0.64“(16.3 mm) |
0.9 kg |
80/2 inch pounds |
304 ASTM |
|
ISO 6272-1 (直接冲击) |
0.79" (20 mm) |
1,1“ (27 mm) |
1 + 1 kg ** |
1000/5 mm |
304 ISO-1 |
|
ISO 6272-2 (间接冲击) |
0,5“ (12,7 mm)和0.63"(15,9 mm) |
0.64“(16.3 mm) |
1 + 1 kg ** |
1000/5 mm |
304 ISO-2 |
