  • ABT-1600高速气浮轴承气动主轴

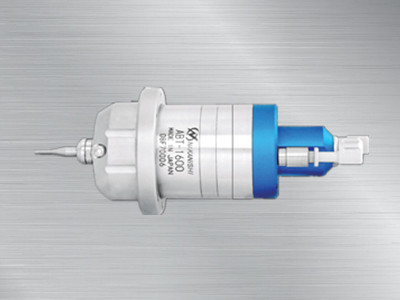

ABT-1600高速气浮轴承气动主轴

日本中西NAKANISHI高速气动主轴,气浮轴承主轴ABT-1600,转速高达160000转/min,精度在1um以内,功率63W,径向可承受高达10N以下,轴向可承受高达20N以下,可进行高转速、高精度研磨高光加工,常用于半导体行业加工。是能够利用小径工具进行高精度加工的空气轴承涡轮主轴的标准模型。


全国热线

177-2781-6361

产品介绍Product Introduction

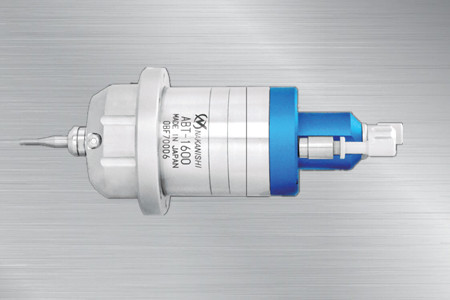

ABT-1600高速气浮轴承气动主轴

NAKANISHI高速气浮轴承气动主轴

日本中西NAKANISHI高速气动主轴,气浮轴承主轴ABT-1600,转速高达160000转/min,精度在1um以内,功率63W,径向可承受高达10N以下,轴向可承受高达20N以下,可进行高转速、高精度研磨高光加工,常用于半导体行业加工。是能够利用小径工具进行高精度加工的空气轴承涡轮主轴的标准模型。



产品特点product feature

          产品特点:
  1.通过精密加工完成的轴和轴承,抑制芯部抖动、振动,实现高旋转精度;

  2.通过用空气使轴浮起旋转机构,比滚珠轴承寿命长。

  使用时注意事项:

  ●以最高转速(160000min-1)使用时,请在17mm以下安装带轴砂轮、工具 的突出范围。工具全长大于40mm时,请切断工具使用。延长突出范围时,请 降低使用转速。

  ●空气轴承主轴需要清洁的干燥空气。

  ●在不向空气轴承供给口供给空气的状态下,转动主轴或更换前端工具或筒夹

  请不要进行。由于主轴和轴承接触,因此在该状态下旋转主轴,或前端工具

  更换或筒夹时,接触部可能会受损,无法正常工作。

  ●即使在主轴停止中,也请始终向空气轴承部供给空气。

  ●请旋转主轴,使旋转稳定后再开始加工。

  旋转速度检测方法:

  内置磁传感器(输出信号:2脉冲/rev)

  空气配管:

  供气(涡轮):Φ6mm

  供气(空气轴承):Φ4mm

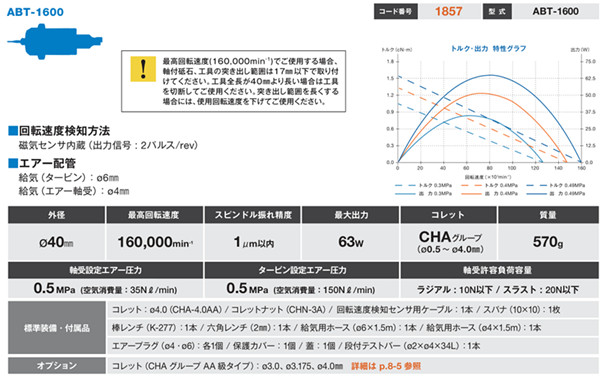

产品参数Product Parameter

主轴类型

外径

最高转速

最大出力 主轴精度

双向承受力

夹持柄径

轴承设定空气压力 重量

ABT-1600

Φ40mm

100000min-1

63w

1μm以内

径向:10N以下/轴向:20N以下

0.5-4.0mm

0.5MPa (空气消耗量:35Nℓ/min) 570g

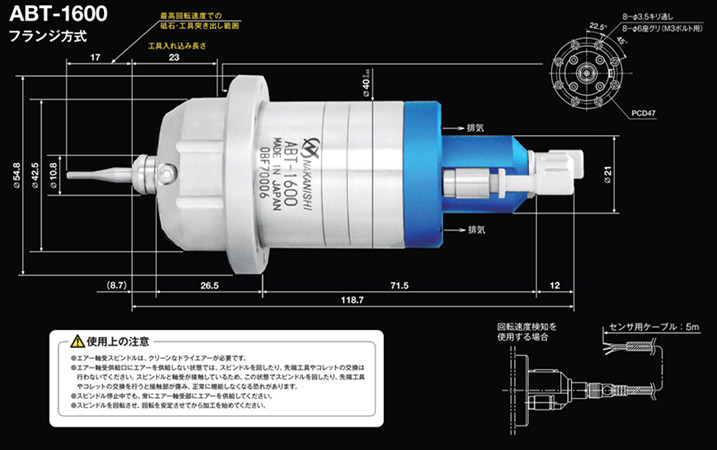

产品尺寸product size

产品尺寸

产品参数.

标准配置standard features

<标准配置配件>

筒夹:Φ4.0(CHA-4.0AA)
筒夹螺母(CHN-3A)

  转速检测传感器用电缆:1根

  扳手(10×10):1枚

  棒扳手(K-277):1根

  六角扳手(2mm):1根

  供气用软管(Φ6×1.5m):1根

  供气用软管(Φ4×1.5m):1根

  气塞(Φ4`Φ6):各1个

  保护罩:1个

  盖:1个

  阶梯试验棒(Φ2×Φ4×34L):1根

  选项:

  夹头(CHA AA系列):Φ3.0、Φ3.175、Φ4.0mm

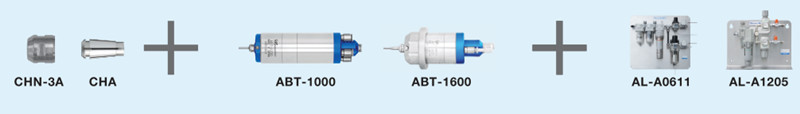

标准配置图STANDARD FEATURES
