细数日本NAKANISHI自动换刀主轴型号及用途

返回列表 来源：发布日期： 2021.01.29

日本NAKANISHI高速主轴分多个系列，用于各自领域中，当然，有些型号的功能多项，可作为电动主轴，也可以作为气动主轴，有些带自动换刀功能，今天松本机电就来介绍一下日本NAKANISHI自动换刀主轴 的工作原理、所有的型号，以及用途。

AF-30浮动

日本NAKANISHI自动换刀主轴的工作原理：

　　日本NAKANISHI自动换刀主轴 的工作原理，是由充气换夹头，内部是这样进行换夹的，自动换刀主轴的后端部为气缸结构，气缸内部利用气压推动顶针撞向中间拉杆，使得夹头向外延伸，从而刀具脱落，然后设备可以利用轴平台自动抓取刀具，然后主轴后端部利用电磁阀释放气压断气，从而使得刀具夹紧，这个过程就是自动换刀的原理。

　 日本NAKANISHI自动换刀主轴的型号：

NR3060-AQC主轴基本参数：

　　转速：60000 min-1

　　直径：Φ30mm

　　主轴精度：1μm以内

　　夹头：QC3-A/QC3-A-R(CHA用) QC3-K/QC3-K-R(CHK用)

　　重量：1230g

　　用途：常与浮动、机器人搭配去毛刺，无纺布喷丝板主轴

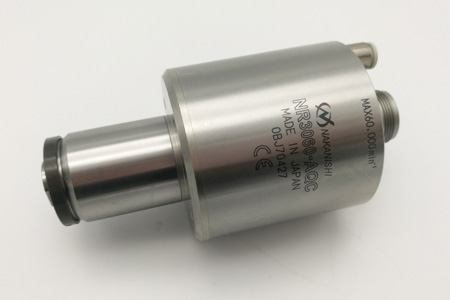

NAKANISHI自动换刀主轴NR3060-AQC

NR40-5100 ATC和NR50-5100 ATC主轴基本参数：

　　转速：50000min-1

　　直径：Φ40mm/Φ50mm

　　主轴精度：1μm以内

　　夹头：

NR40的夹头：CHB系列

　　NR50的夹头：CHR系列

　　重量：740g/1370g

　　用途：PCB板分板切割

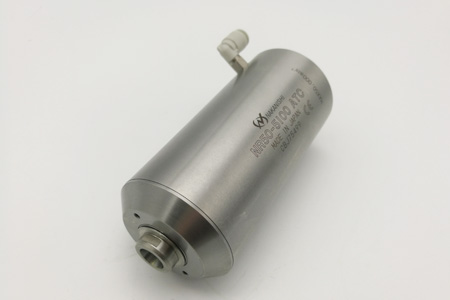

NAKANISHI分板机主轴NR50-5100 ATC

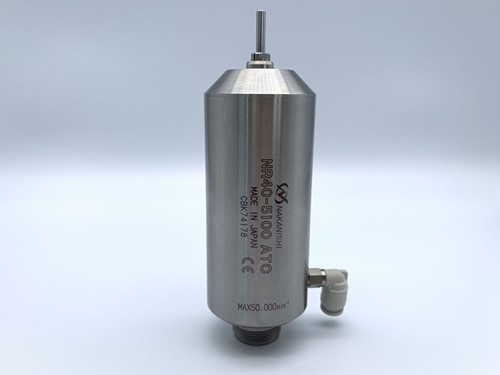

自动换刀主轴NR40-5100 ATC

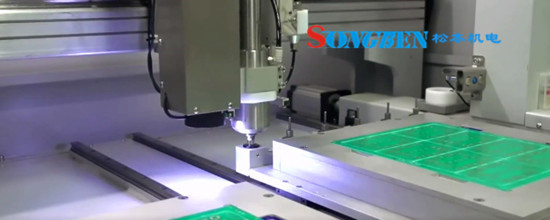

NR50-5100 ATC自动换刀

　 NR33-6000ATC-ESD防静电主轴基本参数：

　　转速：60,000 min-1

　　直径：Φ33mm

　　主轴精度：1μm以内

　　夹头：CHB系列

　　重量：1170g

　　用途：PCB板分板切割，芯片切割

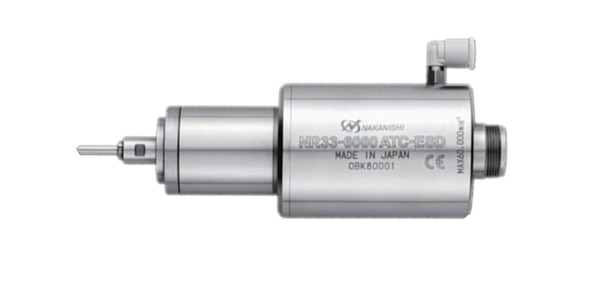

防静电主轴NR33-6000ATC-ESD - 副本

NR4040-AQC主轴基本参数：

　　转速：40000 min-1

　　直径：Φ40mm

　　主轴精度：1μm以内

　　夹头：QC5-16(CH16）和QC5-K(夹头CHK）

　　重量：2160g

　　用途：高精度加工，去毛刺、抛光、研磨主轴

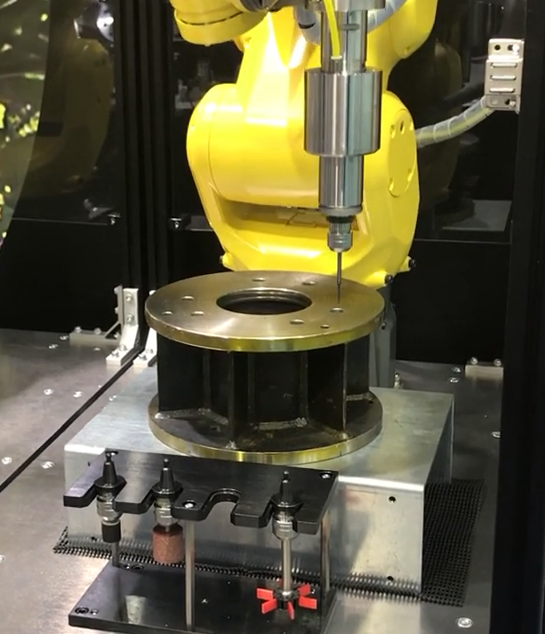

自动换刀主轴NR4040-AQC去毛刺

　　日本NAKANISHI自动换刀主轴 很受客户青睐，不管是分板机行业，还是搭配机器人去毛刺，方案应用已经很成熟，得到了认可。现在新出的防静电主轴，也是芯片切割的利器，也是自动换刀主轴。
