在工业生产中，经常会见到使用百分表来检测被加工件的精度，使用日本PEACOCK（孔雀）百分表，可以测量工件的尺寸、形状和位置偏差（如圆度、平面度、垂直度、跳动等)，也可装在机床上用于工件的安装找正。那么日本孔雀百分表的工作原理及规格是怎样的呢？松本机电为您介绍。
日本PEACOCK（孔雀）百分表的工作原理

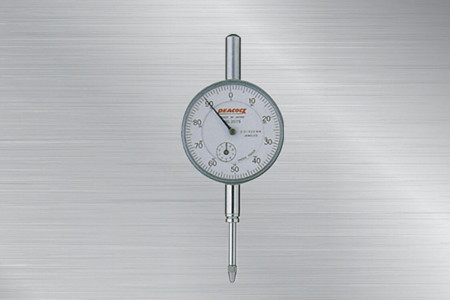

日本孔雀百分表是利用精密齿条、齿轮机构制成的表式通用长度测量工具。由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等部件组成。
孔雀百分表刻度盘圆周分为100等分，分度值为0.01mm ,当大指针转动一周时，测杆的位移为1mm，小指针用于指示大指针的回转圈数。
日本孔雀百分表测头连接微型轴承，提升了测量的稳定性和敏感度；采用O型环设计可有效防水防油。表体经过淬火硬化，具有高强度高硬度，耐磨性好，精度稳定可靠。
日本PEACOCK百分表的常用规格
日本孔雀百分表常用的规格有：107-HG、107、107F、107-E、57、57F，测量范围：1mm、5mm、10mm；还有大量程百分表可供选择：207(20mm)、307S(30mm)、507(50mm)、809(80mm)等。日本孔雀百分表垂直表盘式：196A、196A-6、196B-T、196Z，主轴垂直于表盘，读数方便，实现了在限制区域测量夹具与机床工作台的平行度。

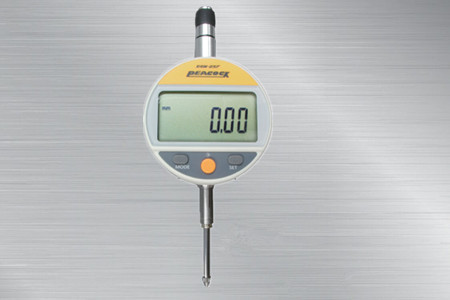

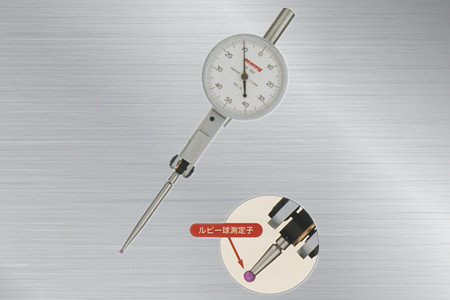

日本PEACOCK（孔雀）百分表常用于测量工件，如果用杠杆代替齿条，可制成杠杆百分表，杠杆百分表的表盘测量范围较小，但灵敏度较高。可应用在空间狭小的场合。并且百分表的型号齐全，可以选择适合的型号使用。
