NAKANISHI高速电主轴BMS-4020用于压铸铝（ADC12）钻孔案例

您的位置： 首页 > 成功案例 > NAKANISHI高速电主轴BMS-4020用于压铸铝（ADC12）钻孔案例

很多零部件，不止需要钻孔加工，还需要进行其他加工，需要不同的加工工具来完成。这次介绍的案例是压铸铝（ADC12）件的钻孔加工，使用的NAKANISHI高速电主轴 BMS-4020，比以往的钻孔效率提高4倍。

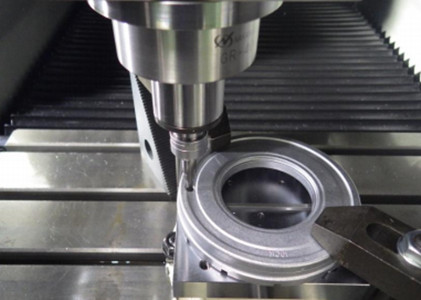

钻孔加工2

NAKANISHI高速电主轴BMS-4020用于压铸铝（ADC12）钻孔案例内容：

　　加工对象：圆型零部件

　　加工材料：压铸铝 (ADC12)

　　加工方式：Φ4.0导孔加工后加工

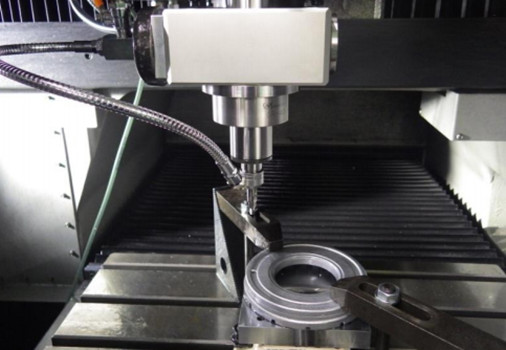

钻孔加工3

加工方案及钻孔加工参数：

　　加工机床：Sodick制MC(MC430L)

　　加工工具：Φ4.8 x Φ7.2 两步钻头

　　使用主轴：NAKANISHI高速电主轴 BMS-4020

　　转速：20000转/min

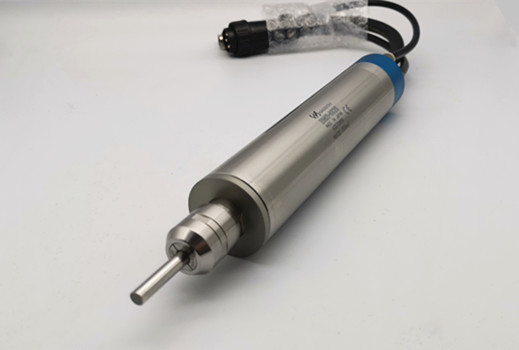

高速电主轴BMS-4020

切削条件：

　　切削速度：150mm/min

　　转速：10000 min-1

　　进给量：0.1mm/转

　　进给速度：1000 mm/mm

　　E4000负载表：5灯

　　（可进行同一钻头加工）

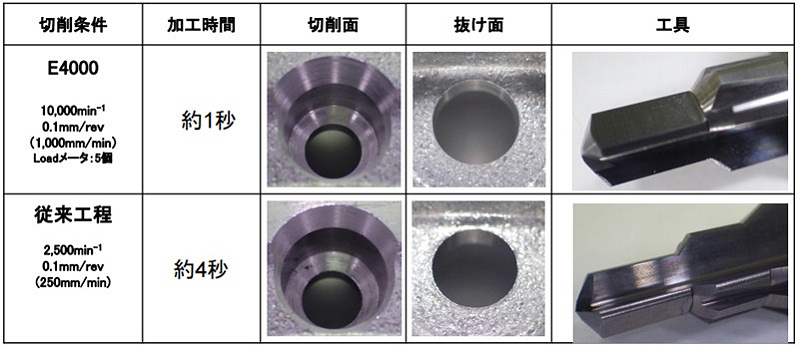

　与常规钻孔加工方式对比图：

钻孔对比图

　　从上图可以看出，使用BMS-4020高速电主轴钻孔，加工时间只需1秒，可以很清晰的看出，孔径表面光滑，孔径边缘无毛边，切削良好，比以往钻孔效率提高了4倍。

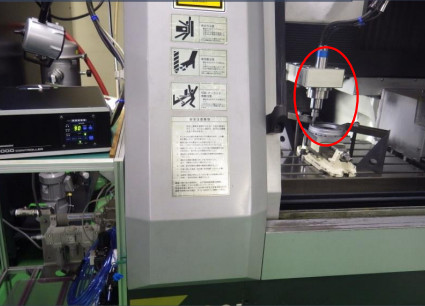

钻孔加工1

　　NAKANISHI高速电主轴 BMS-4020，1200W大功率，扭矩1N·m，钻孔稳定，对于铝铸件材料钻孔，不用担心其扭矩不足，且精度在1μm以内，可提升孔径表面粗糙度。
