NAKANISHI自动换刀主轴NR50-5100ATC应用于PCB板切割实例

由于现在对PCB切割时有精度要求，现在都在使用高转速、精度高的NAKANISHI高速电主轴，且还有自动换刀主轴和防静电主轴。今天松本机电介绍的实例是NAKANISHI自动换刀主轴 NR50-5100ATC，应用于厚度1.6mm的PCB板切割加工。

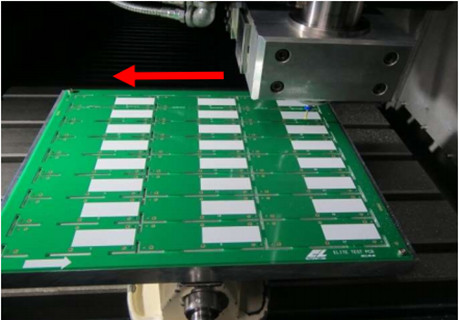

切割加工

NAKANISHI自动换刀主轴NR50-5100ATC应用于厚度1.6mm的PCB板切割实例内容：

　　加工对象：PCB（FR-4 基板）

　　加工方式：厚度t1.6，开槽、切割

使用加工方案及加工时参数：

　　加工机床：Sodick制MC (MC430L)

　　加工工具：φ2mm硬质合金铣刀

　　使用主轴：NAKANISHI自动换刀主轴NR50-5100ATC/E3000

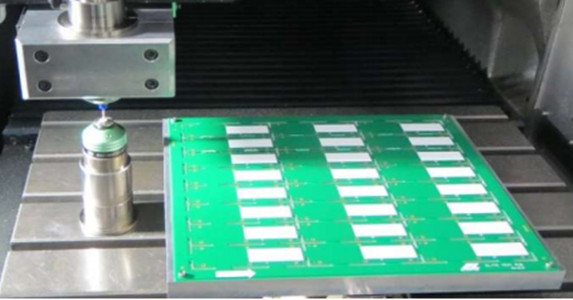

分板机主轴切割加工

　切割时参数：

　　切削速度：220m/min

　　旋转速度：35000min-1

　　进给速度：1000/1500/2000/2500/3000/4000 /4500/5000/5500/ 6000mm/min-1

　　切入：Ap1.6mm×Ae2mm

　工具无脱落

　　F4000mm/min-1以下具有良好的切割面

　切割主轴基本参数：

　　型号：NR50-5100 ATC

　　转速：50000min-1

　　直径：Φ50mm

　　精度：1μm以内

　　夹头(CHR系列) : 3.175mm

　　重量：1370g

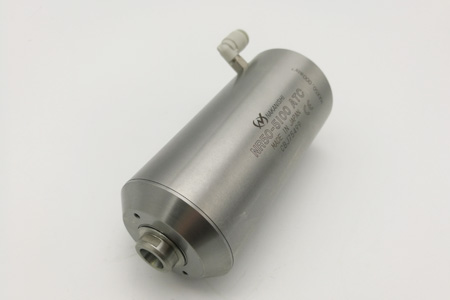

NAKANISHI自动换刀主轴NR50-5100ATC

　　NAKANISHI自动换刀主轴 NR50-5100ATC，其夹持工具夹持力要好，能够稳定切割，且还能自动换刀，省时省力。
