德国KROEPLIN内卡规教你如何高效测量内孔尺寸
返回列表 来源: 发布日期: 2019.08.17

很多精密工件的内径需要专业的测量工具进行测量,如何高效的测量出内孔的尺寸是关键所在,而德国KROEPLIN内卡规就能高效准确的测量,下面松本机电小编为您介绍如何使用KROEPLIN内卡规高效测量内孔直径。

德国KROEPLIN三点式内径卡规G107P3

KROEPLIN内卡规测量高效简单

使用KROEPLIN内卡规测量精密工件的内径,只需把卡规插入工件就可以了。测量方式:测量的时候,测头轻轻接触内孔表面,(如图1)测头连线应与孔轴线垂直,测头沿孔壁圆周方向摆动,卡规指示最大值即为测量值(直径)。

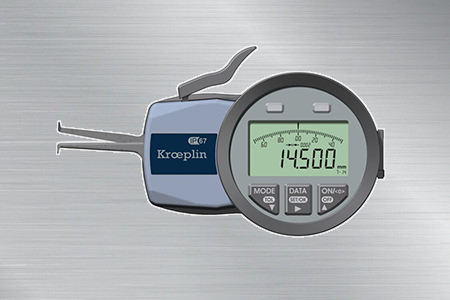

德国KROEPLIN内卡规

德国KROEPLIN内卡规的分类

KROEPLIN内卡规根据显示方式分为指针式和数显式两种,测量的范围为2.5-130mm,精度可达4um。根据测量的类型可分为以下四种分类:

德国KROEPLIN内卡规2

1.常用内卡规:用于常规的内沟槽间隙测量,常用的规格型号有G102、H210、G240、G260、G313等。

2.尖头内卡规:测头为锥形尖细样式,体积小,可用于测量窄小沟槽,常用的型号有H2M50、H2M90、H2M130等,KROEPLIN尖头内卡规带有套装测头。

3.盲孔内卡规:测头有一定倾斜角度 可以伸入盲孔底部测量,常见型号有H2G20和H2G40。

4.三点式:测头为三点接触式类型,常用型号有G107P3和G210P3。

德国KROEPLIN内卡规是一种实用性较强的专用精密量具,可用于测量内径、深孔沟槽直径等尺寸及其偏差,检测直观,使用方便,是一种通用型量具。KROEPLIN内卡规是机械制造、转向机械、石油化工中必不可少的测量器具,并且卡规功能齐全,可选择合适的卡规。
